100
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Фары
Плохая работа приборов освещения может привести к недостаточ-
ной видимости при движении. Стекла задних фонарей и фары
обычно быстро загрязняются. Регулярно мойте стекла приборов
освещения. Убедитесь, что фары правильно отрегулированы.

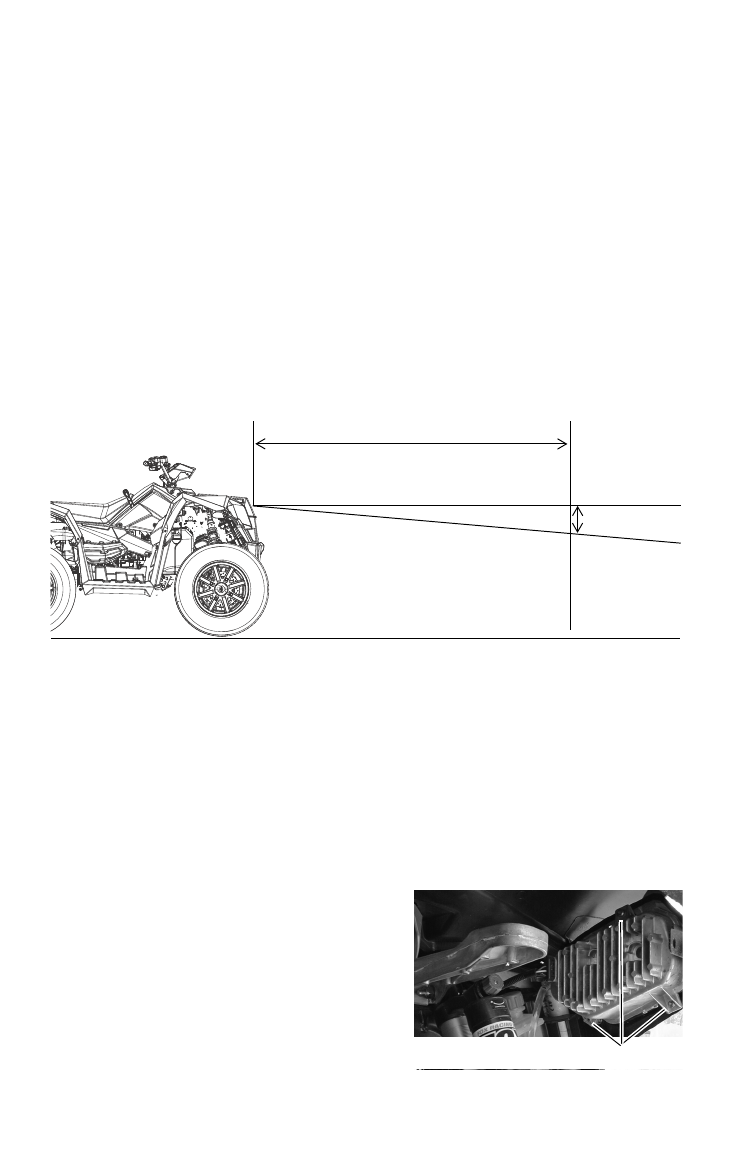

Проверка направления света фар
Направление света фар можно отрегулировать. Используйте дан-
ную специальная процедура для регулировки.
1. Установите мотовездеход (снегоболотоход) на ровной горизон-
тальной площадке перед вертикальной стеной на расстоянии
7.6 метра от стены. Включите парковочную передачу.
2. Измерьте расстояние от земли до центра фары и сделайте
отметку на стене на этом уровне.
3. Запустите двигатель. Включите дальний свет фар.
4. Наблюдайте пучок света фары на стене. Наиболее яркая часть
светового пятна должна быть на 5 см ниже метки, оставленной
на стене. Измерение должно производится, когда водитель
сидит на сиденье.
Регулировка верхней фары (XP EPS)
Дальний свет регулируется вверх или
вниз.
Затяните или отпустите один или
сразу все 3 регулировочных винта
для регулировки фары.
5 см
Геометрическая ось
7.6 м
Винты
