ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Вариатор (PVT)
Несоблюдение инструкций, приведенных ниже, может привести к серьезным травмам или
смерти.
Не вносите изменений в конструкцию вариатора. Это может уменьшить его прочность и приве-
сти к повреждению. Компоненты этой системы точно отбалансированы. Любое изменение кон-
струкции приведет к разбалансировке системы, появлению вибраций и дополнительной нагрузке
на ее компоненты.
Детали вариатора вращаются с высокими скоростями и развивают большие усилия. Как собст-
венник транспортного средства, вы несете ответственность за свою собственную безопасность и
безопасность окружающих:
• Не пренебрегайте рекомендуемыми процедурами технического обслуживания для поддержа-
ния гарантии. Всегда очищайте шкивы вариатора и воздуховоды при замене ремня.
• Во всех указанных случаях обращайтесь к дилеру.
• Система PVT предназначена только для использования на продукции компании Polaris. Не
устанавливайте PVT на другие изделия.
• Эксплуатация мотовездехода (снегоболотохода) со снятым или незакрепленным кожухом вари-
атора запрещена.
Замена ремня/Очистка
При выходе из строя ремня вариатора всегда очищайте элементы вариатора и мотор-
ный отсек от останков ремня.
WARNING!
Если не удалить все остатки старого ремня при его замене, это может привести к
повреждению транспортного средства, потере контроля и тяжелой травме или смерти.

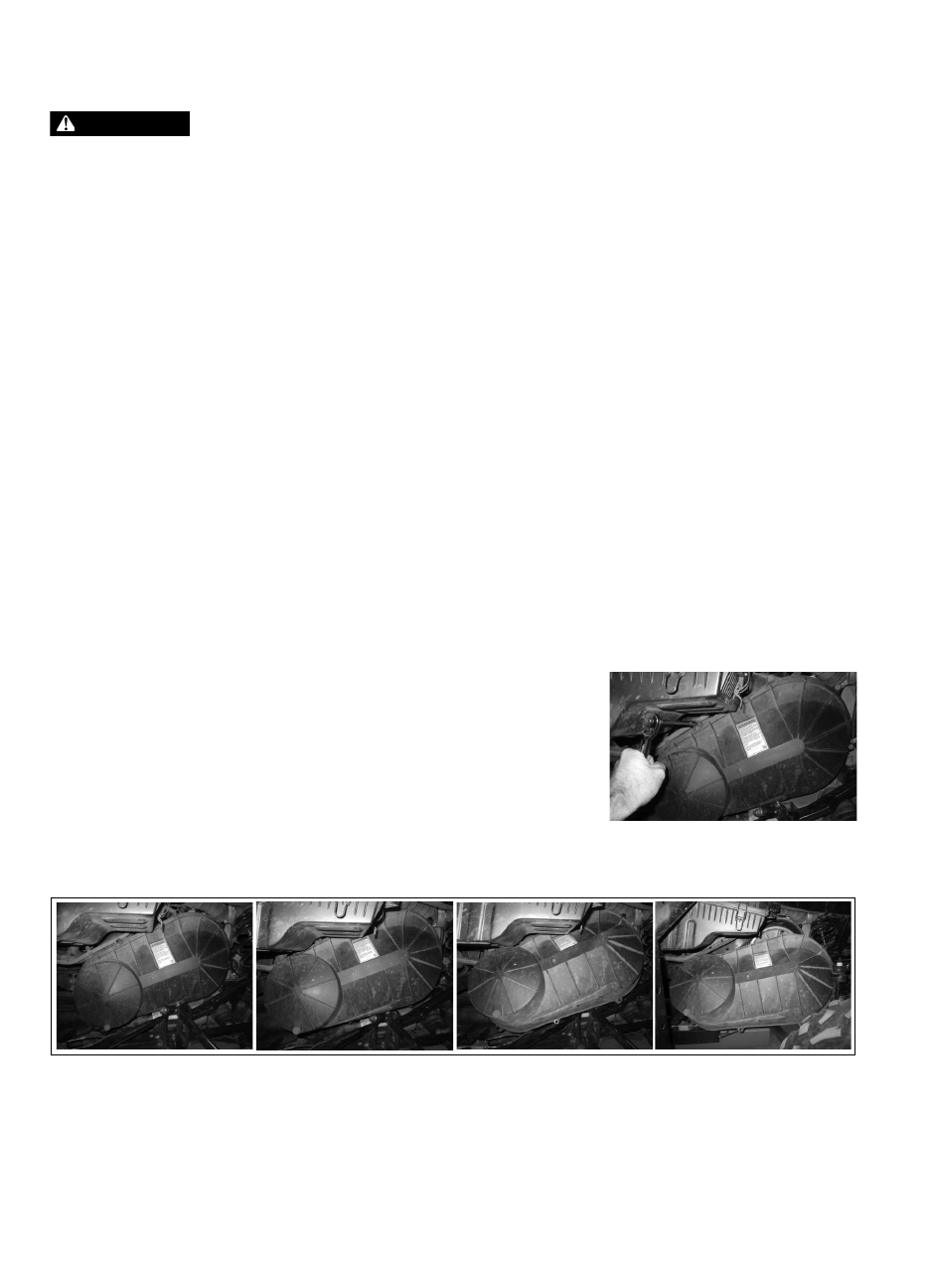

1. Расположите технику на ровной поверхности. Забло-
кируйте колеса, чтобы не допустить движение тран-
спортного средства. Включите нейтральную передачу.
2. Откройте кузов.
3. Открутите винты крышки вариатора с помощью тор-
цового ключа 3/8 ".
4. Для снятия крышки вытяните ее над подвеской, держа
за нижнюю часть.
ВНИМАНИЕ
Шаг 3
Шаг 4
