70
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Трансмиссия
Передний редуктор
Выполняйте периодическое техническое обслуживание в соответствии с интервалами,
указываемыми в таблице регламента технического обслуживания, начинающейся на
стр. 63. Поддерживайте уровень масла по кромку заливного отверстия.
За информацией по рекомендованному маслу и спецификациями обратитесь к таблице
спецификаций элементов трансмиссии на стр. 69 . На стр. 98 указаны каталожные
номера продуктов POLARIS.
Проверка уровня масла

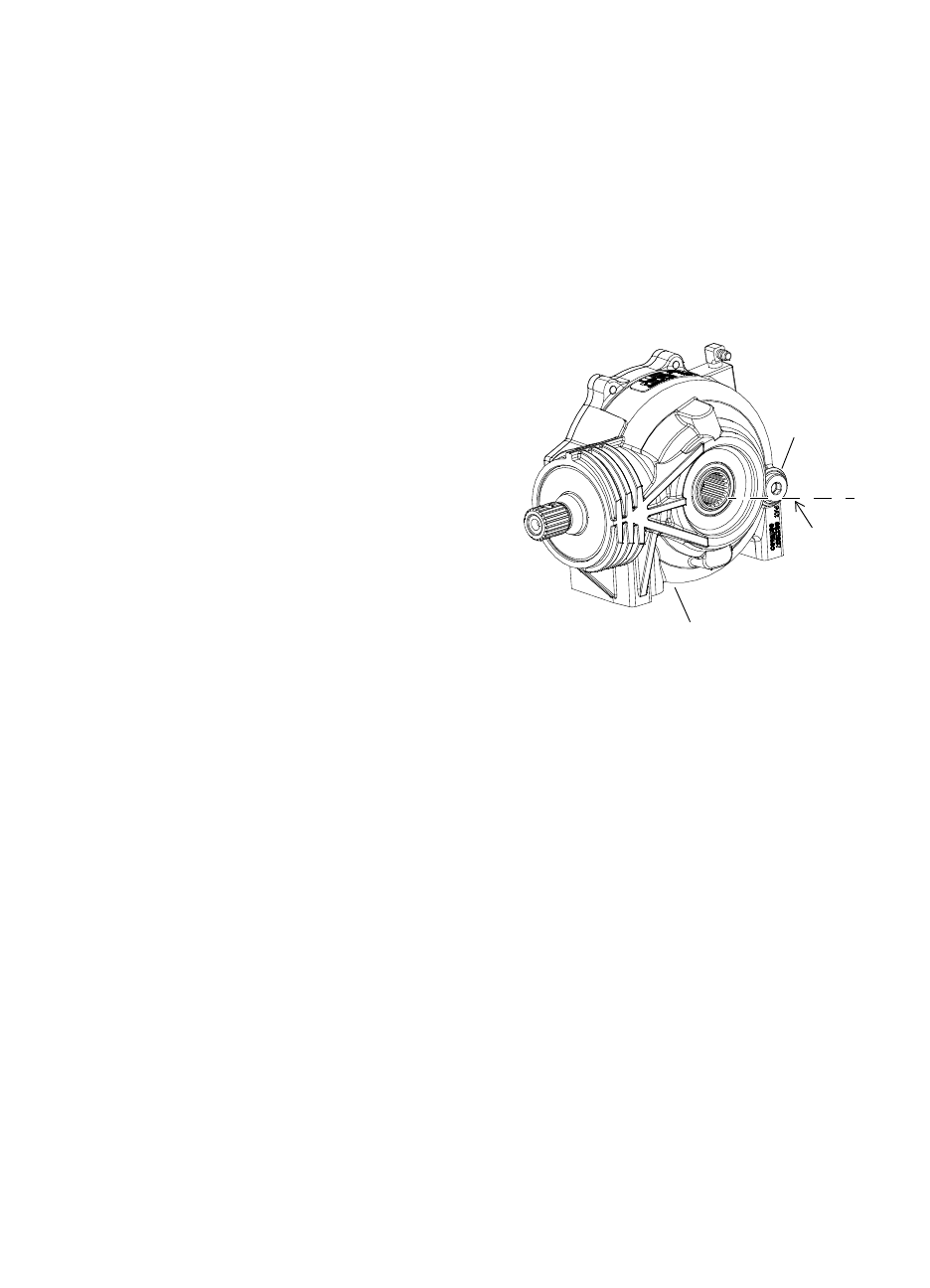

Заливная пробка расположена в правой части
коробки передач.
1. Расположите технику на ровной поверхно-
сти.
2. Включите парковочную передачу.
3. Снимите заливную пробку. Проверьте уро-
вень масла.
4. Долейте рекомендованное масло при необ-
ходимости.
5. Установите заливную пробку. Затяните в
соответствии со спецификацией.
Замена масла
1. Установите транспортное средство на подъ-
емник.
2. Снимите заливную пробку.
3. Расположите емкость для использованного масла под сливной пробкой.
4. Снимите сливную пробку. Полностью слейте масло.
5. Очистите и установите сливную пробку. Затяните в соответствие со специфика-
цией.
6. Долейте рекомендованное масло.
7. Установите заливную пробку. Затяните в соответствии со спецификацией.
8. Проверьте отсутствие утечек. Правильно утилизируйте использованное масло.
Сливная пробка
Заливная
пробка
Уровень
