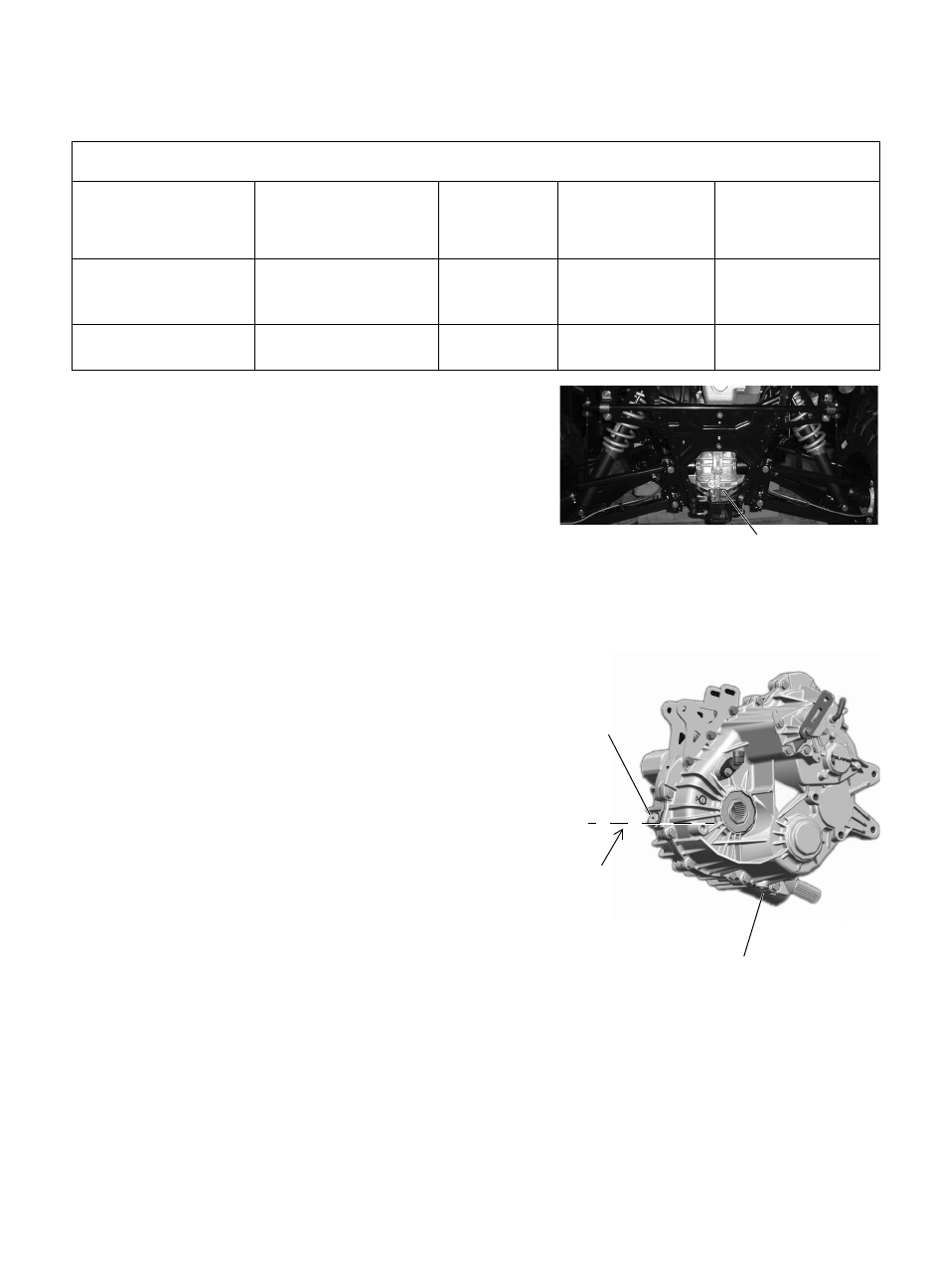

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Трансмиссия
Спецификации элементов трансмиссии
Трансмиссия (Главная коробка пере-
дач)
Выполняйте периодическое техническое обслужива-
ние в соответствии с интервалами, указанными в
таблице регламента технического обслуживания,
начинающейся на стр. 63.
За информацией по реко-
мендованному маслу и спецификациями, обратитесь
к таблице спецификации элементов трансмиссии. На
стр. 98 указаны каталожные номера продуктов
POLARIS.
Проверка уровня масла
Заливная пробка расположена на задней части кар-
тера КПП. Проверьте уровень масла, он должен дохо-
дить до нижней части заливного отверстия.
1. Расположите технику на ровной поверхности.
2. Включите парковочную передачу.
3. Выверните заливную пробку. Проверьте уровень
масла.
4. Долейте рекомендованное масло при необходимо-
сти.
5. Установите заливную пробку. Затяните в соответ-
ствии со спецификацией.
Замена масла
Для поддержания гарантии на мотовездеход (снегобо-
лотоход) замену масла в коробке передач должен про-
изводить дилер. Сливная пробка расположена на дне
коробки передач.
1. Выверните заливную пробку.
2. Расположите емкость для использованного масла под сливной пробкой.
3. Снимите сливную пробку. Полностью слейте масло.
4. Очистите и установите сливную пробку. Затяните в соответствие со спецификацией.
5. Долейте рекомендованное масло.
6. Установите заливную пробку. Затяните в соответствии со спецификацией.
7. Проверьте отсутствие утечек. Правильно утилизируйте использованное масло.
RANGER
XP 900/
RANGER
CREW 900 трансмиссия, спецификации
Трансмиссия
Масло
Емкость
Затяжка
заливной
пробки
Затяжка
сливной
пробки
Главная коробка
передач
(Трансмиссия)
AGL Gearcase
Lubricant &
Transmission Fluid
1200 мл
16.3 Нм
16.3 Нм
Передний редуктор
Жидкость Demand
drive
200-225 мл
11-13.6 Нм
11-13.6 Нм
Коробка передач
Сливная пробка
Заливная
пробка/
Проверка
уровня масла
Уровень
Содержание
