12
БЕЗОПАСНОСТЬ

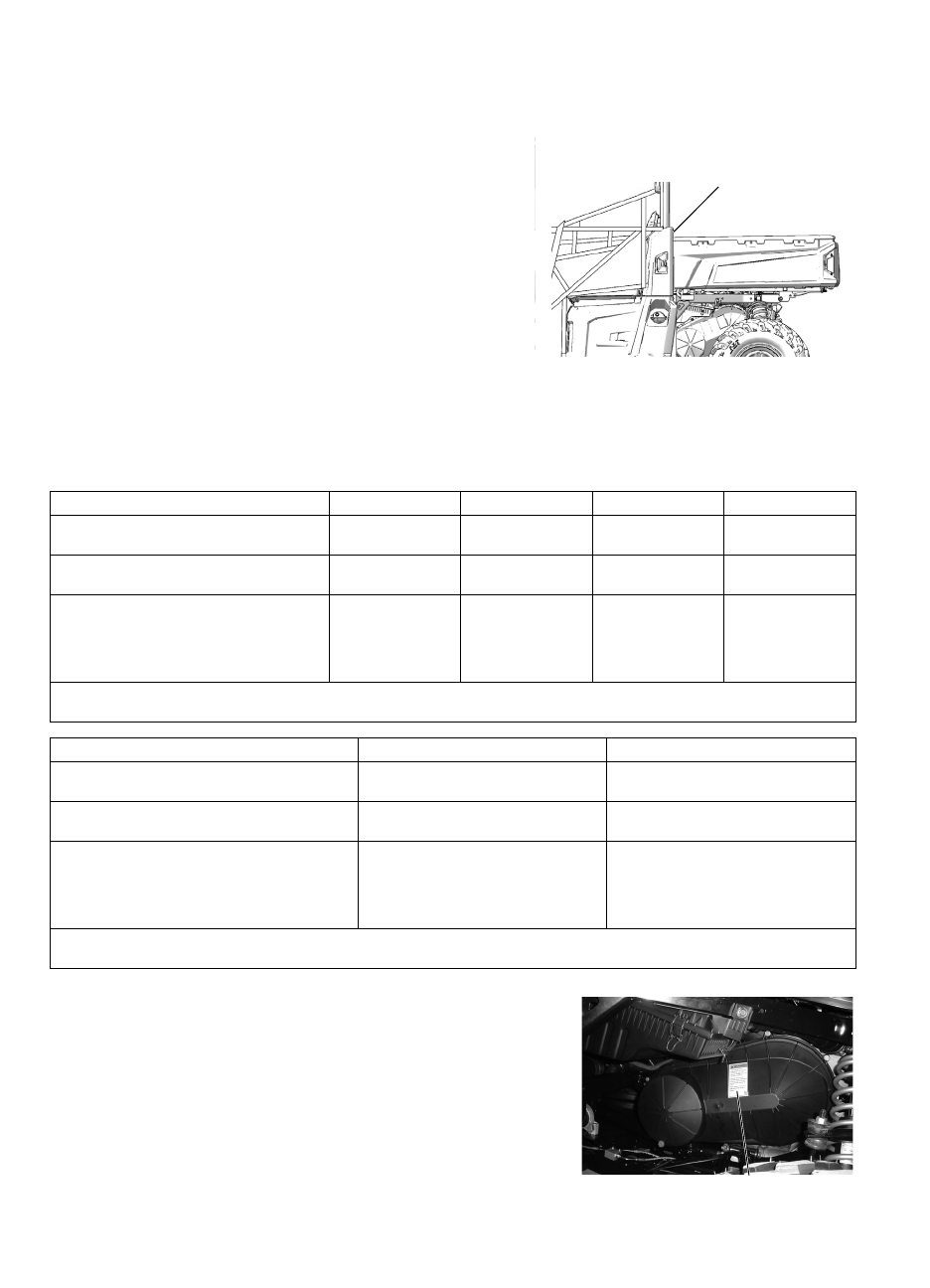

Предупредительные таблички и их расположение
Предупреждение о давлении в шинах/нагрузке/пассажирах
ВНИМАНИЕ
• Не перевозите пассажиров в кузове.
• Водителя и пассажира может выбросить со своих мест. Это
может привести к серьезной травме или гибели.
• Если общая загрузка мотовездехода (снегоболотохода) пре-
вышает 225 кг, необходимо использовать только понижаю-
щую передачу.
НЕПРАВИЛЬНОЕ ДАВЛЕНИЕ ИЛИ ПЕРЕГРУЗКА МОТОВЕЗДЕ-
ХОДА (СНЕГОБОЛОТОХОДА) может стать причиной потери
управления и, как результат - причиной ТЯЖЕЛОЙ ТРАВМЫ
ИЛИ СМЕРТИ.
• При движении с грузом снизьте скорость и обеспечьте доста-
точный тормозной путь.
• Перегрузка, перевозка грузов с высоким центром тяжести или незакрепленных грузов увеличивает риск
потери контроля. Центр тяжести груза должен находиться как можно ниже, груз должен быть хорошо сба-
лансирован и надежно закреплен.
• Для устойчивого движения по пересеченной местности рекомендуем снизить скорость и по возможности
облегчить груз.
Предупреждение на крышке вариатора
ВНИМАНИЕ
Неправильное техническое обслуживание вариатора может привести
к поломке, ТЯЖЕЛЫМ ТРАВМАМ или СМЕРТИ.
Всегда очищайте от загрязнений воздуховоды системы вентиляции
вариатора при замене ремня, после движения по грязи и профилак-
тически.
Изучите настоящее Руководство, обратитесь к официальному дилеру
POLARIS.
7177469
RANGER XP
4x4
4x4 CA
CREW
CA CREW
МАКСИМАЛЬНАЯ ГРУЗОПОДЪ-
ЕМНОСТЬ КУЗОВА
454 кг
272 кг
454 кг
272 кг
ДАВЛЕНИЕ В ШИНАХ PSI (KПа):
ПЕРЕД 10 (69)
ЗАД 12 (83)
ПЕРЕД 10 (69)
ЗАД 12 (83)
ПЕРЕД 14 (96)
ЗАД 16 (110)
ПЕРЕД 14 (96)
ЗАД 16 (110)
МАКСИМАЛЬНАЯ
ГРУЗОПОДЪЕМНОСТЬ,
ВКЛЮЧАЯ ВЕС САМОГО
ТРАНСПОРТНОГО СРЕДСТВА,
ВОДИТЕЛЯ, ПАССАЖИРА И ГРУЗА
682 кг
499 кг
795 кг
612 кг
За более подробной информацией по размещению груза обратитесь к настоящему Руководству или
дилеру Polaris.
RANGER XP
4x4 Hunter/NorthStar
CA 4x4 Hunter/NorthStar
МАКСИМАЛЬНАЯ ГРУЗОПОДЪЕМ-
НОСТЬ КУЗОВА
454 кг
272 кг
ДАВЛЕНИЕ В ШИНАХ PSI (KПа):
ПЕРЕД 12 (83)
ЗАД 12 (83)
ПЕРЕД 12 (83)
ЗАД 12 (83)
МАКСИМАЛЬНАЯ
ГРУЗОПОДЪЕМНОСТЬ,
ВКЛЮЧАЯ ВЕС САМОГО
ТРАНСПОРТНОГО СРЕДСТВА,
ВОДИТЕЛЯ, ПАССАЖИРА И ГРУЗА
578 кг
397 кг
За более подробной информацией по размещению груза обратитесь к настоящему Руководству или
дилеру Polaris.
Предупреждение о давлении в шинах/
нагрузке/пассажирах
Предупреждение
на крышке вариатора
