23
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Консоль
Источники питания 12В
На мотовездеходе (снегоболотоходе) присутствуют источники питания 12В которые
можно использовать для подключения маломощных потребителей тока. Разъемы нахо-
дятся за консолью, снизу.

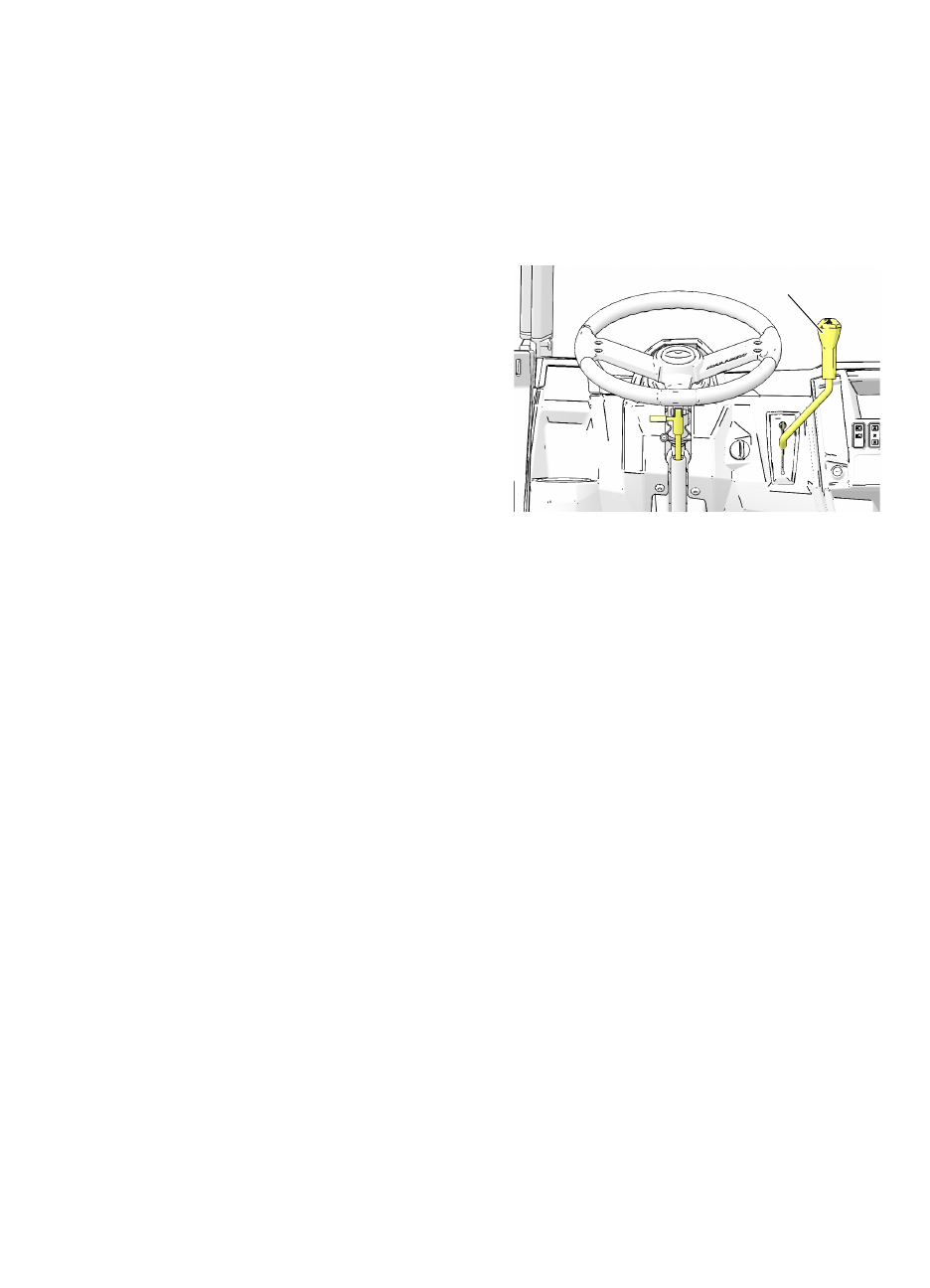

Рычаг КПП
Понижающая передача является основной
на мотовездеходах (снегоболотоходах)
RANGER.
Повышающая передача предназ-
начена для движения по твердой поверхно-
сти с небольшой нагрузкой. Использование
повышающей передачи при перевозке
тяжелых грузов, езде по холмистой или
мокрой поверхности или грязи увеличи-
вает вероятность сгорания приводного
ремня. Ознакомьтесь с информацией в раз-
деле "Износ приводного ремня" на стр. 99.
H: Повышающая передача
L: Понижающая передача
N: Нейтральная передача
R: Реверс
P: Парковочная передача
Для того чтобы переключить передачу, полностью остановите машину. В то время как
двигатель работает на холостом ходу, передвиньте рычаг в нужное положение.
ПРИМЕЧАНИЕ:
Переключение передач при работе двигателя на оборотах выше оборотов холо-
стого хода или во время движения транспортного средства приводит к поломке тран-
смиссии. Во избежание поломки трансмиссии переключайте передачи только при
нажатой педали тормоза и холостых оборотах двигателя.
Подсказка:
Для нормальной работы трансмиссии не пренебрегайте регулировкой механизма
передач. При возникновении проблем обращайтесь к дилеру.
Использование понижающей передачи
Всегда используйте понижающую передачу в следующих условиях.
• Езда по пересеченной местности и преодоление препятствий.
• Загрузка транспортного средства в трейлер.
• Буксировка тяжелых грузов.
• Движение на низких оборотах двигателя и с малой скоростью (менее 11 км/ч).
Рычаг КПП
