Замена конструктивных узлов
Руководство по монтажу и техобслуживанию eloBLOCK 0020094388_03
35
10
10 Замена конструктивных узлов
Описанные ниже в этом разделе работы должны выполняться только
аттестованным фирмой Vaillant специализированным предприятием.
>
Для ремонтных работ используйте только оригинальные запасные
части.
>
Убедитесь в правильном монтаже детали, а также в соблюдении
их первоначального положения и направления.
10.1
Указания по технике безопасности
Для своей собственной безопасности и во избежание повреждений
аппарата при каждой замене конструктивных узлов соблюдайте сле-
дующие указания по технике безопасности.
>
Выключите аппарат.
e
Опасно!
Опасность для жизни вследствие поражения
электрическим током на токоведущих зажи-
мах!
На клеммах питания аппарата имеется электриче-
ское напряжение даже при выключенном главном
выключателе.
>
Отсоедините аппарата от электросети, выта-
щив сетевой штекер или отключив напряжение
с помощью разъединительного устройства с
раствором контактов не менее 3 мм (напри-
мер, предохранителей или силовых
выключателей).
a
Опасно!
Опасность ожога горячими компонентами!
Существует риск получения ожогов при контакте
со всеми водопроводящими узлами.
>
Выполняйте работы на этих узлах только после
их охлаждения.
>
Закройте сервисные краны в подающей и обратной линиях ото-
пления.
>
Закройте сервисный кран в подводящей линии холодной воды.
>
Слейте воду из аппарата, если Вы хотите заменить его
водопроводящие узлы!
>
Следите за тем, чтобы на токоведущие детали не попадали водя-
ные брызги!
>
Используйте только новые уплотнения и кольца круглого сечения!
>
По завершении работ проверьте герметичность всех
водопроводов и соединений.
>
После окончания работ проведите эксплуатационную проверку.
10.2
Замена насоса
>
Отсоедините прибор от электросети.
>
Дайте воде в аппарате охладиться до примерно 40 °C.
>
Закройте сервисные краны в подающей и обратной линиях
отопления.
>
Опорожните аппарат.
ab.
3
4
2
1

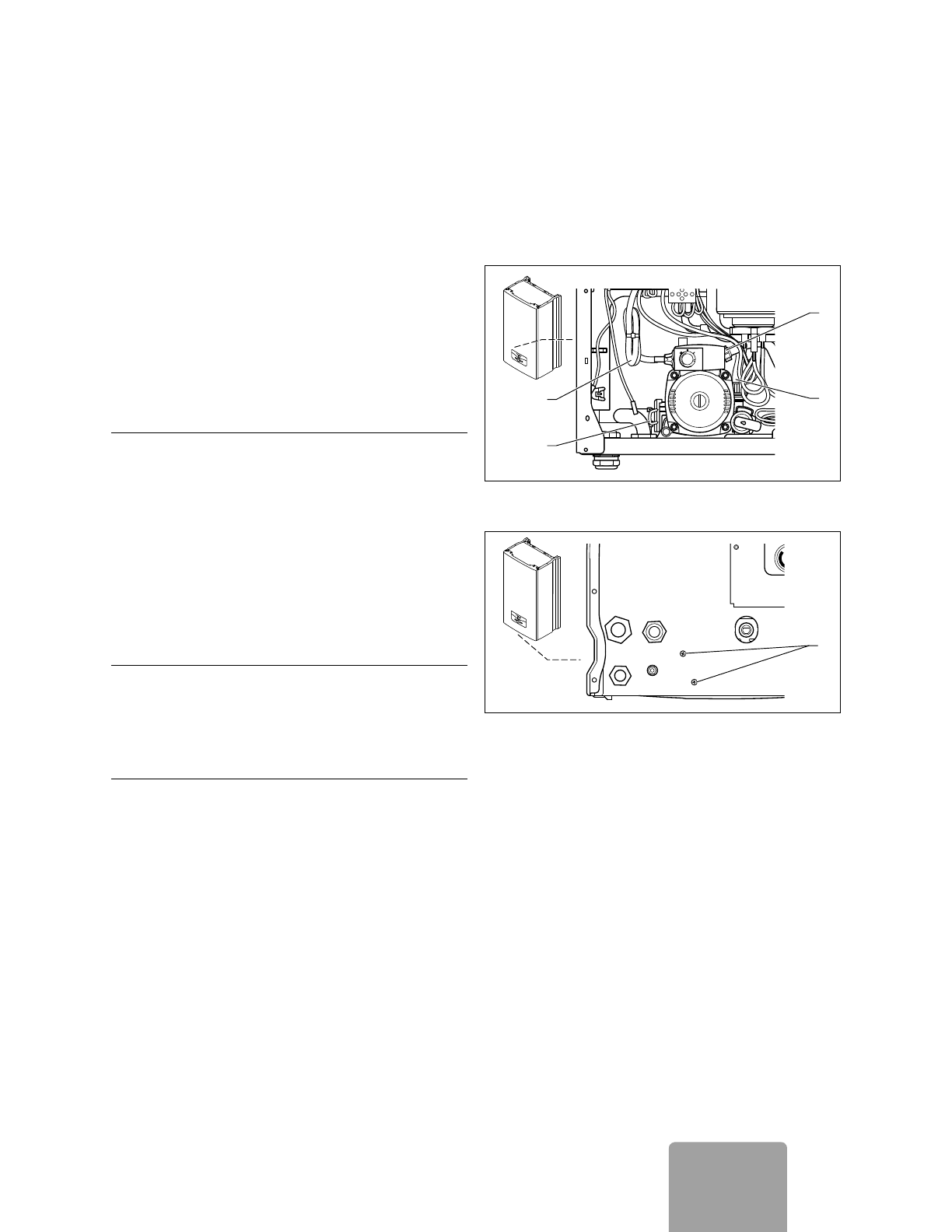

10.1 Демонтаж отопительного насоса
5
10.2 Крепежные винты на нижней стороне аппарата
>
Отсоедините соединительный кабель (
4
) насоса от электронной
платы.
>
Открутите обратный трубопровод (
1
), ведущий к
теплообменнику.
>
Открутите трубопровод (
2
), ведущий к расширительному баку.
>
Снимите предохраняющую дугу (
3
).
>
Открутите крепежные винты (
5
) насоса на нижней стороне аппа-
рата.
>
Осторожно поверните насос по часовой стрелке, чтобы извлечь
его из аппарата.
>
При монтаже нового насоса используйте новые уплотнители,
установите кольца круглого сечения с водной смазкой.
>
Проверьте герметичность всех водонесущих соединений и проч-
ную посадку всех штекерных соединений.
Перед вводом аппарата в эксплуатацию рекомендуется проверить
функционирование насоса:
>
Снимите крышку быстродействующего воздухоотводчика.
>
Открутите крышку вала насоса.
>
Проверните вал насоса отверткой. Если при этом Вы ощущаете
заметное сопротивление, необходимо снять двигатель насоса.
>
Очистите ротор и корпус.
