Электроподключение
16
Руководство по монтажу и техобслуживанию eloBLOCK 0020094388_03
5
5.2
Подключение к электросети
Настенные электрические котлы Vaillant eloBLOCK предназначены
для подключения к электросети 3 x 230/400 В.
Аппараты VE 6 и VE 9 могут подключаться к 1 x 230 В с помощью
перемычки.
Номинальное напряжение каждой фазы сети должно составлять 230
В; при напряжении сети свыше 253 В и ниже 190 В возможны экс-
плуатационные неисправности.
PE W
V
U
N
N
1

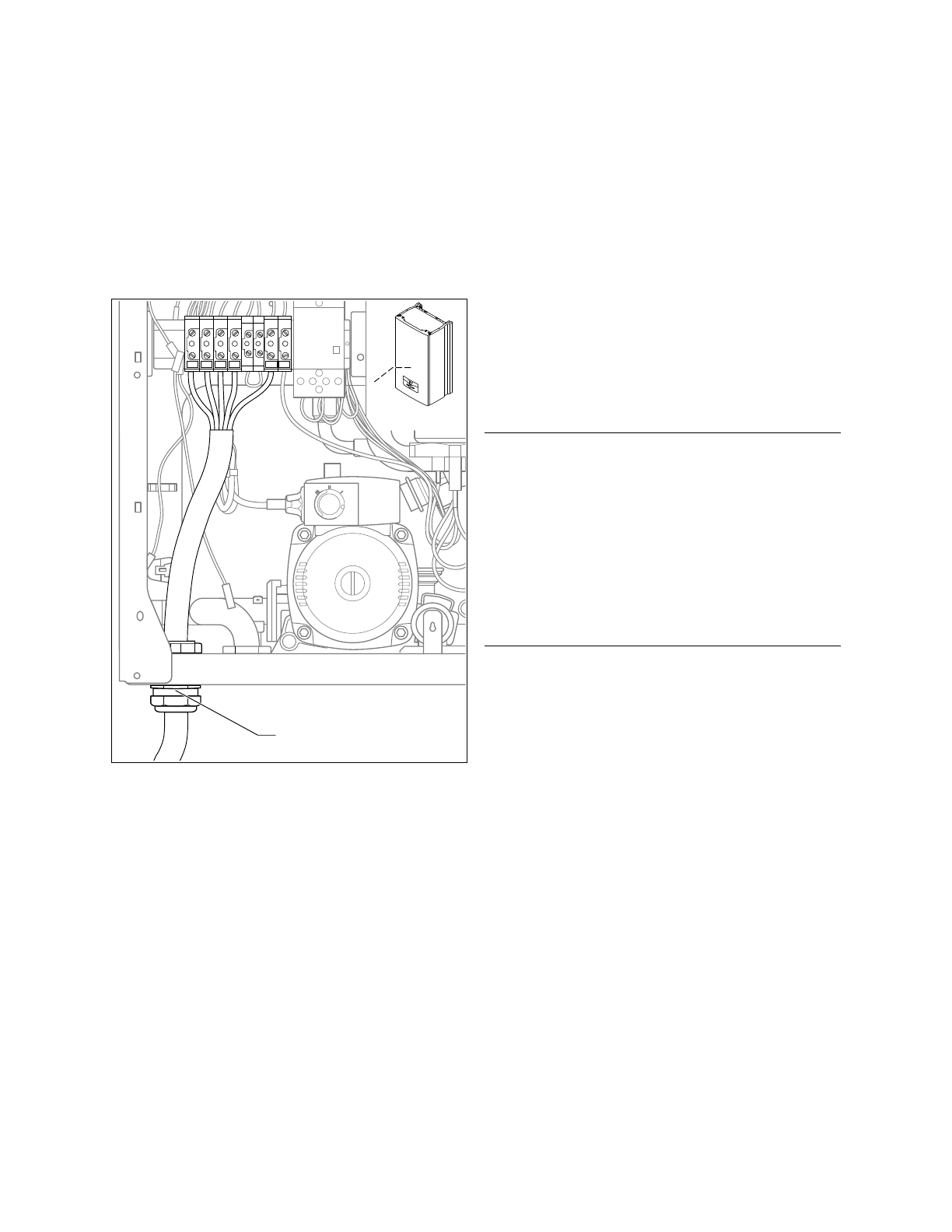

5.1 Подключение к сети (здесь: eloBLOCK VE 24, VE 28)
>
Снимите лицевую обшивку аппарата.
>
Смонтируйте прилагаемый крепеж для кабельного ввода сете-
вого подключения.
>
Проведите сетевую подводящую линию через кабельный ввод (
1
)
слева на нижней стороне аппарата.
>
Удалите оболочку с сетевой подводящей линии прибл. на
2 – 3 см и зачистите изоляцию жил.
>
Подсоедините соединительный кабель к соответствующим винто-
вым клеммам (
¬
Рис. 5.2 – 5.4
).
i
Жилы должны быть механически прочно закреплены в
винтовых клеммах кабельного ввода.
>
Установите лицевую обшивку на место.
5.3
Эксплуатация с двухтарифным счетчиком
электроэнергии
Снабжением энергией по обычному тарифу может прерываться в
часы пиковой нагрузки. В таком случае отопительный режим возмо-
жен только в период действия низкого тарифа.
Продолжительность и частота подачи энергии по низкому тарифу
определяется энергоснабжающей организацией либо оговарива-
ется с ней.
>
Снимите перемычку с клеммы J3 (мощность на нагрев)
(
¬
Рис. 5.2 – 5.4
).
>
Подсоедините контакт приемника сигнала пульсационного кон-
троля к клемме J3.
5.4
Заземление
e
Опасно!
Опасность для жизни вследствие поражения
электрическим током, обусловленного корот-
ким замыканием в аппарате.
Чтобы исключить воздействие на аппарат возмож-
ного короткого замыкания (например, обуслов-
ленного попаданием воды), к корпусу отопитель-
ного аппарата необходимо подсоединить допол-
нительный заземляющий кабель.
>
Соедините заземляющий контакт отопительного
аппарата с подходящим заземляющим контак-
том здания.
5.5
Подключение регулирующих приборов,
принадлежностей и внешних компонентов
установки
Выполните монтаж согласно соответствующему руководству по экс-
плуатации. Требуемые соединения с электроникой отопительного
аппарата (например, внешних регулирующих устройств, датчиков
наружной температуры и т. п.) выполняются следующим образом:
>
Снимите лицевую обшивку аппарата.
>
Проведите соединительные провода подключаемых компонентов
через кабельные вводы слева или справа на нижней стороне
аппарата.
>
Удалите оболочку с соединительных проводов прибл. на
2 – 3 см и зачистите изоляцию жил.
>
Подсоедините соединительный кабель к соответствующим винто-
вым клеммам (
¬
Рис. 5.2 – 5.4
).
i
Обеспечьте прочное механическое крепление
соединительного кабеля в винтовых клеммах.
>
Установите лицевую обшивку на место.
