34
Руководство по монтажу eloBLOCK 0020094388_00
10 Замена конструктивных узлов
Работы, указанные далее в этой главе, должны выполняться только
квалифицированным специалистом.
Для ремонтных работ используйте только оригинальные
запасные части.
Убедитесь в правильном монтаже детали, а также в
соблюдении их первоначального положения и направления.
10.1
Указания по технике безопасности
Для своей собственной безопасности и во избежание
повреждений прибора при каждой замене конструктивных узлов
соблюдайте следующие указания по технике безопасности.
Выключите прибор.
e
Опасно!
Опасность для жизни вследствие поражения
электрическим током на токоведущих зажимах!
На клеммах питания прибора имеется электричес-
кое напряжение даже при выключенном главном
выключателе.
Отсоедините прибор от электросети, вытащив
сетевой штекер или отключив напряжение с
помощью разъединительного устройства с
раствором контактов не менее 3 мм (например,
предохранителей или силовых выключателей).
a
Опасно!
Опасность ожога горячими компонентами!
Существует риск получения ожогов при контакте со
всеми водопроводящими узлами.
Выполняйте работы на этих узлах только после их
охлаждения.
Закройте сервисные краны в подающей и обратной линиях
отопления.
Закройте сервисный кран в подводящей линии холодной
воды.
Слейте воду из прибора, если Вы хотите заменить его
водопроводящие узлы!
Следите за тем, чтобы на токоведущие детали не попадали
водяные брызги!
Используйте только новые уплотнения и кольца круглого
сечения!
По завершении работ проверьте герметичность всех
водопроводов и соединений.
После окончания работ проведите эксплуатационную
проверку.
>
>
>
>
>
>
>
>
>
>
>
>
10.2
Замена насоса
Отсоедините прибор от электросети.
Дайте воде в приборе охладиться до примерно 40 °C.
Закройте сервисные краны в подающей и обратной линиях
отопления.
Опорожните прибор.
ab.
3
4
2
1

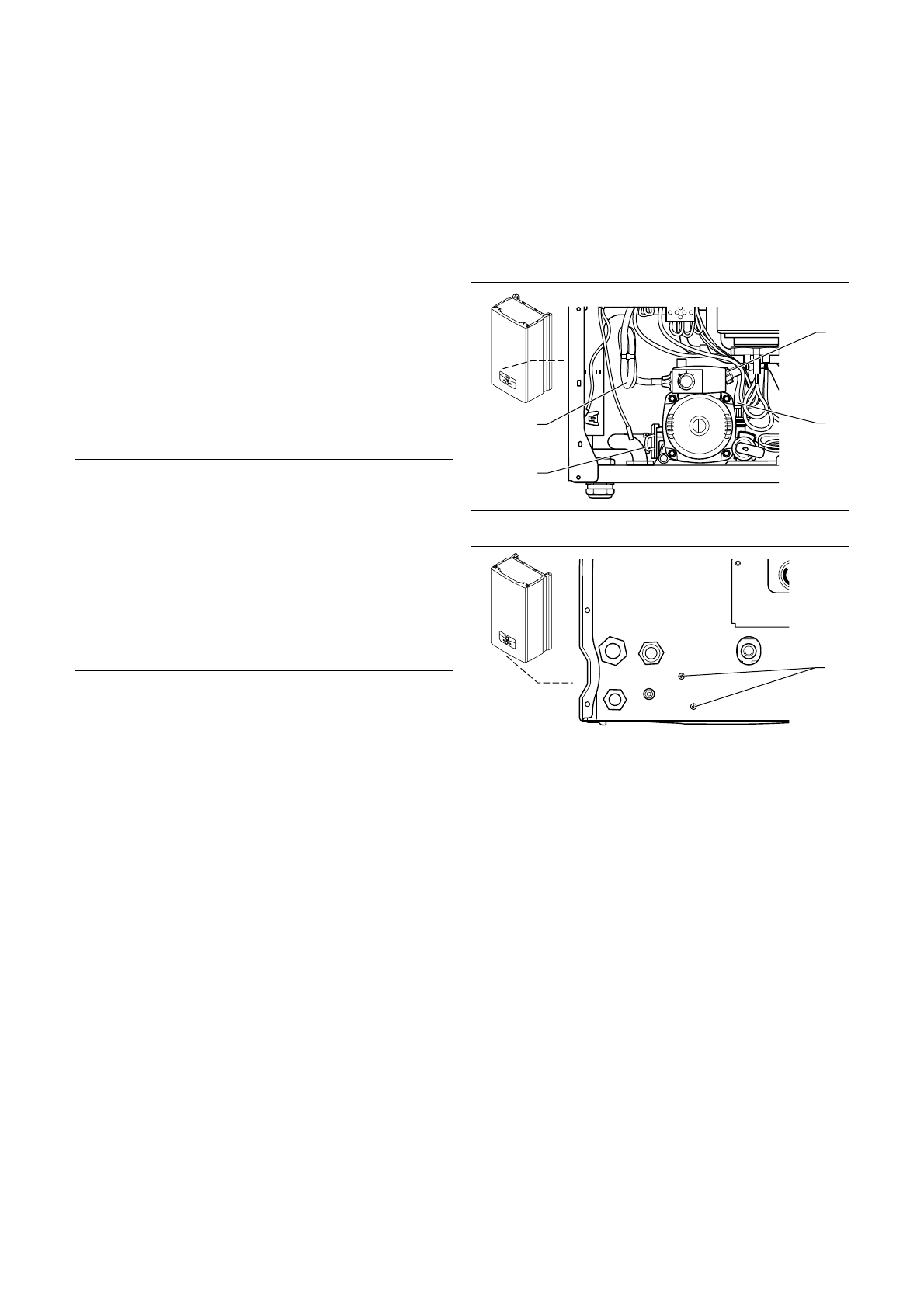

Рис. 10.1 Демонтаж отопительного насоса
5
Рис. 10.2 Крепежные винты на нижней стороне прибора
Отсоедините соединительный кабель (
4
) насоса от
электронной платы.
Открутите обратный трубопровод (
1
), ведущий к
теплообменнику.
Открутите трубопровод (
2
), ведущий к расширительному
баку.
Снимите предохраняющую дугу (
3
).
Открутите крепежные винты (
5
) насоса на нижней стороне
прибора.
Осторожно поверните насос по часовой стрелке, чтобы
извлечь его из прибора.
При монтаже нового насоса используйте новые уплотнители,
установите кольца круглого сечения с водной смазкой.
Проверьте герметичность всех водонесущих соединений и
прочную посадку всех штекерных соединений.
Перед вводом прибора в эксплуатацию рекомендуется
проверить функционирование насоса:
Снимите крышку быстродействующего воздухоотводчика.
Открутите крышку вала насоса.
Проверните вал насоса отверткой. Если при этом Вы
ощущаете заметное сопротивление, необходимо снять
двигатель насоса.
>
>
>
>
>
>
>
>
>
>
>
>
>
>
>
10 Замена конструктивных узлов
