Руководство по монтажу eloBLOCK 0020094388_00
19
5.7
Подключение разгрузочного реле
Внешнее разгрузочное реле может регулировать мощность
настенного электрического котла в зависимости от нагрузки на
сеть здания.
При перегрузке электрической сети (например, при единовре-
менном включении стиральной машины, электрической плиты,
чайника и т.п.) мощность настенного электрического котла
автоматически снижается.
1
10
2
3
4
5
6
7
8
9
6
1
2
3
4
5

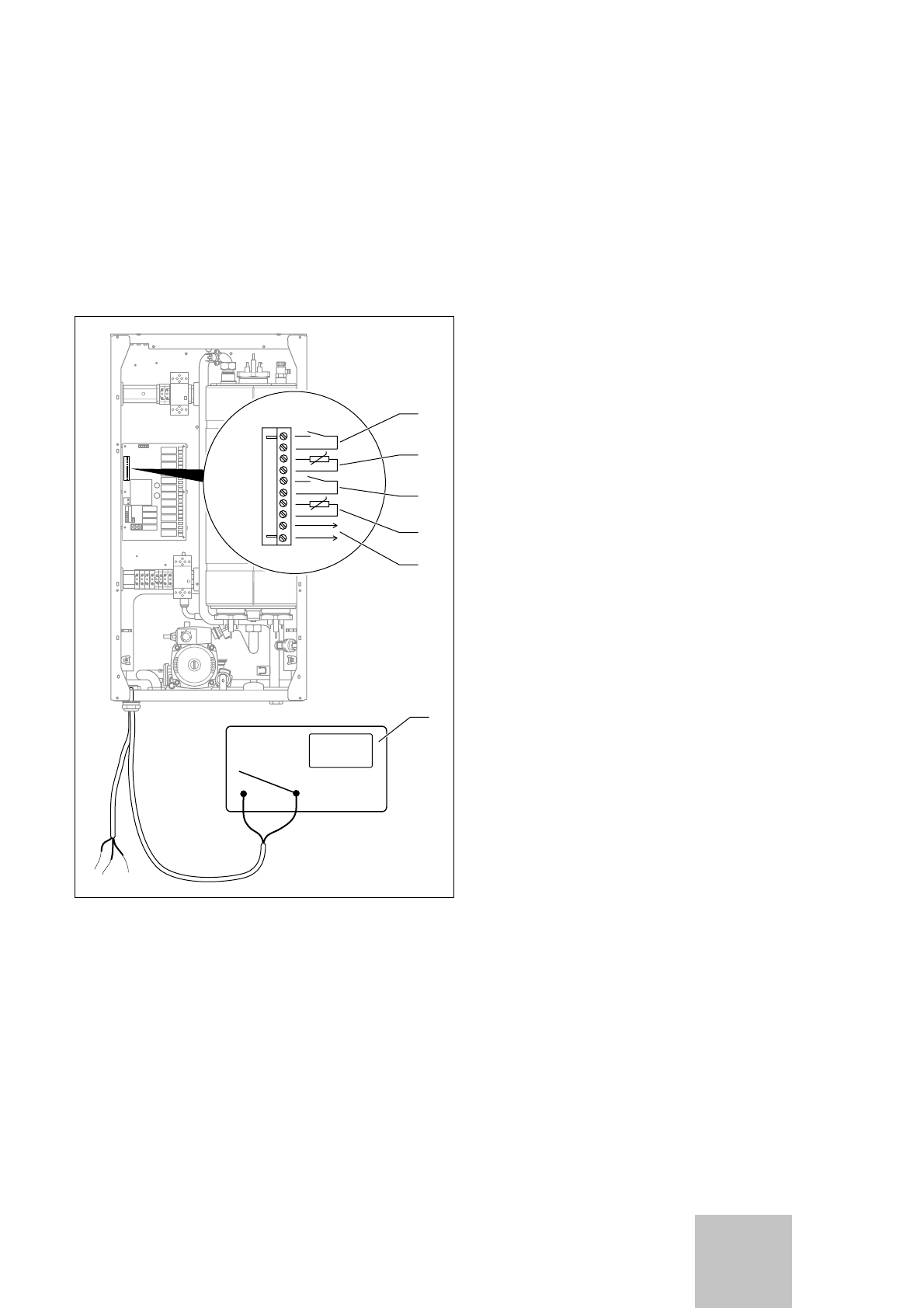

Рис. 5.5 Штекерные соединения K8
Пояснения к рисунку
1 Контакт комнатного регулятора температуры, K8 (1, 2)
2 Контакт датчика наружной температуры, K8 (3, 4)
3 Контакт разгрузочного реле, K8 (5, 6)
4 Контакт датчика NTC (водонагреватель), K8 (7,8)
5 Контакт каскадной схемы K8 (9, 10)
6 Регулятор температуры помещения
Внешнее разгрузочное реле подключается к контактам 5 и 6
штекерного соединения K8 (
¬
Рис. 5.2 – 5.4
).
Электроподключение 5
RU
