Руководство по монтажу eloBLOCK 0020094388_00
7.2.1 Настройка частичной нагрузки отопления
Приборы на заводе настроены на максимально возможную теп-
ловую нагрузку. В коде диагностики „
d.0
“ Вы можете настроить
значение, соответствующее мощности прибора в кВт.
7.2.2
Настройка времени выбега и режима работы
насоса
Время выбега насоса в режиме отопления установлено заводом
на 10 минут. Оно может изменяться в коде диагностики „
d. 1
“ в
диапазоне от 2 до 60 минут.
Мощность 2-ступенчатого насоса можно адаптировать к
потребностям системы отопления. При необходимости измените
настройку зависящих от режима работы оборотов насоса в
коде диагностики „
d.19“
(возможности настройки см. в
табл. 7.1).
7.2.3
Настройка максимальной температуры подающей
линии отопления
Максимальная температура подающей линии в режиме отопле-
ния настроена заводом на 80 °C. Вы можете настроить ее в
коде диагностики „
d.71
“ в диапазоне от 25 до 85 °C.
7.2.4
Настройка максимальной температуры заполнения
внешнего водонагревателя
При подключенном водонагревателе максимальная температура
заполнения водонагревателя устанавливается заводом на 65 °C.
Вы можете настроить ее в коде диагностики „
d.20
“ в диапазоне
от 35 до 70 °C.
7.2.5
Настройка температуры подающей линии
Регулировка температуры подающей линии отопления через
кривую отопления отключена заводом (настройка „
E-
“). Если
подключен датчик наружной температуры (опция), то Вы можете
включить и настроить регулировку через кривую отопления в
коде диагностики „
d.43
“.
30
40
50
60
70
80
90
-20
-10
0
10
0,2
0,4
0,6
1
1,2
1,5
2
2,5
3
3,5
Наружная температура в °C
Температура подающей линии
в °C
Отопительные кривые
Заданная
температура помещения
20
15
25

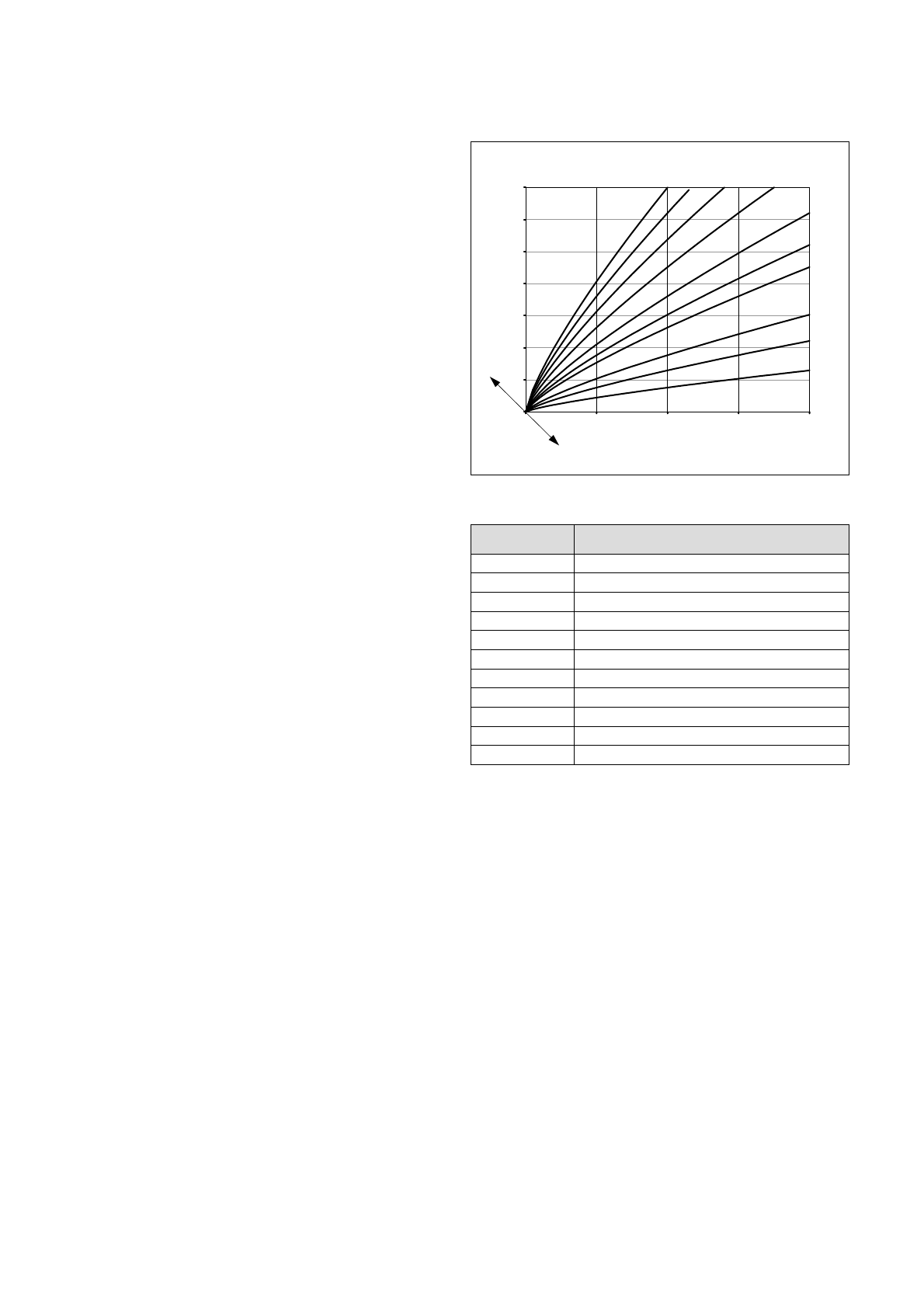

Рис. 7.1 Настраиваемые кривые отопления
Индикация на
дисплее
Кривая
E-
0
E0
0,2
E1
0,4
E2
0,6
E3
1,0
E4
1,2
E5
1,5
E6
2,0
E7
2,5
E8
3,0
E9
3,5
Табл. 7.2 Показания дисплея для кривых отопления
7.2.6
Настройка температуры подающей линии,
отличающейся от кривой отопления
Кривая отопления устанавливается на заводе без смещения
(настройка „
P-
“). В коде диагностики „
d.45
“ Вы можете настро-
ить заданную температуру помещения, отличающуюся от кривой
отопления.
7 Адаптирование отопительного аппарата к системе отопления
