50

Таблица 9, «Форсунки–Давление»

Модель

котла

Тип газа

Полезная

мощность

Давле-

ние в

сети

Диаметр

форсу-

нок

Кол-во

форсу-

нок

Давле-

ние мин.

Дав-

ление

макс.

GRATA 12F

G20

*

5,0/12,6 кВт

13 мбар

1,43

7

1,3 мбар

9,2 мбар

GRATA 12F

G31

*

5,0/12,6 кВт

37 мбар

0,9

7

4,0 мбар

19,1 мбар

GRATA 18F

G20

*

6,8/18,1 кВт

13 мбар

1,43

9

1,2 мбар

9,3 мбар

GRATA 18F

G31

*

6,8/18,1 кВт

37 мбар

0,9

9

6,1 мбар

31,0 мбар

GRATA 24F

G20

*

8,8/23,5 кВт

13 мбар

1,43

11

1,3 мбар

9,3 мбар

GRATA 24F

G31

*

8,8/23,5 кВт

37 мбар

0,9

11

5,9 мбар

32,5 мбар

GRATA 32F

G20

*

13,1/32,8 кВт

13 мбар

1,43

13

1,4 мбар

10,8 мбар

GRATA 32F

G31

*

13,1/32,8 кВт

37 мбар

0,9

13

4,6 мбар

33,2 мбар

* G20 - природный газ; G31 - сжиженный газ

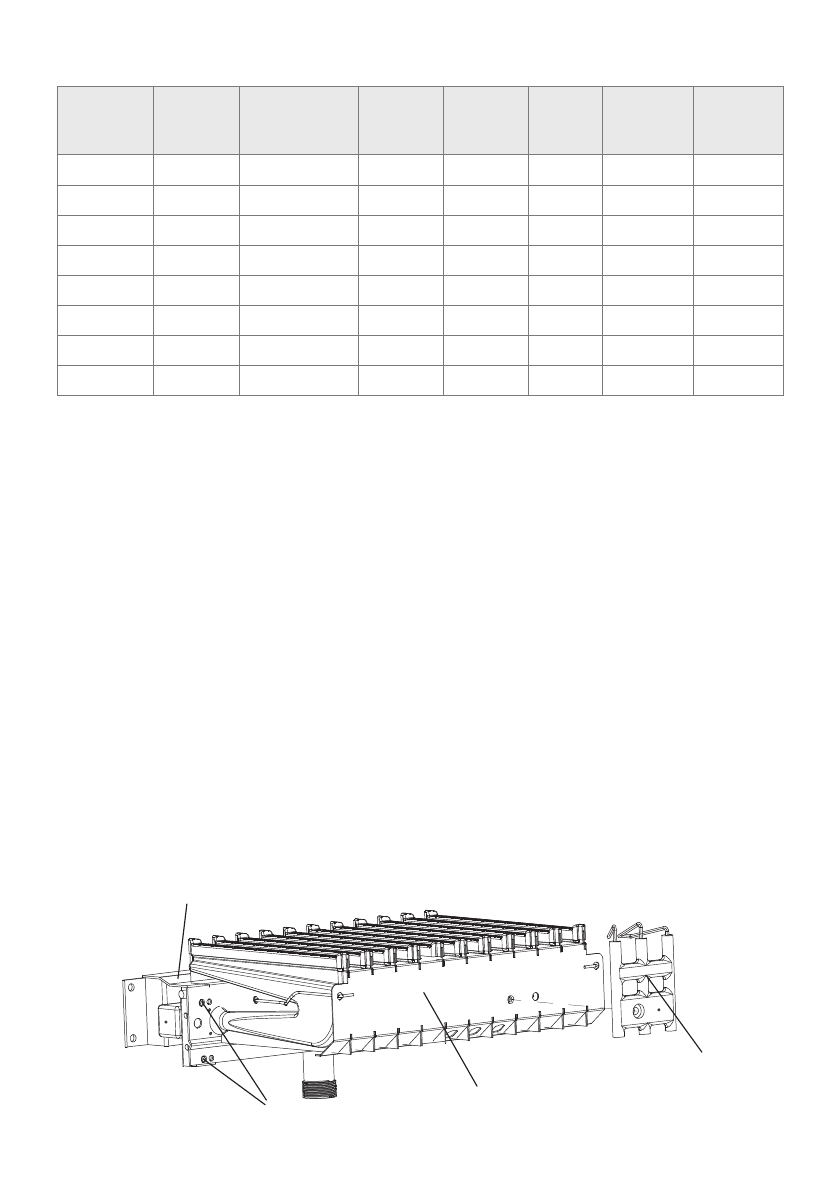

11.4. Перевод котла на другой вид газа
Котлы  могут  быть  переведены  на  другой  тип  газа  (G20  –  метан,  G31

–  сжиженный  газ  –  пропан)  техническими    специалистами  обслуживающей
организации.

При  переходе  с  одного  типа  газа  на  другой  необходимо  осуществить

следующие действия:

• отключить подачу электропитания на котел;
• отсоединить электроды розжига/ионизации (1), открутить 4 винта (2),

которые соединяют корпус горелки (3) с коллектором форсунок;

• снять горелку (3);
•  демонтировать  форсунки  с  коллектора  (4)  и  заменить  их  на  другие  с

диаметром,  соответствующем  новому  типу  газа  (см.  таблицу  9  «Форсунки–
Давление»);

• установить горелку;
•  выполнить  все  операции  по  настройкам  давления  газа,  указанные  в

пункте 11.2 и 11.3.

1

2

3

4

рис.23
