49

Б

В

Г

А

Д

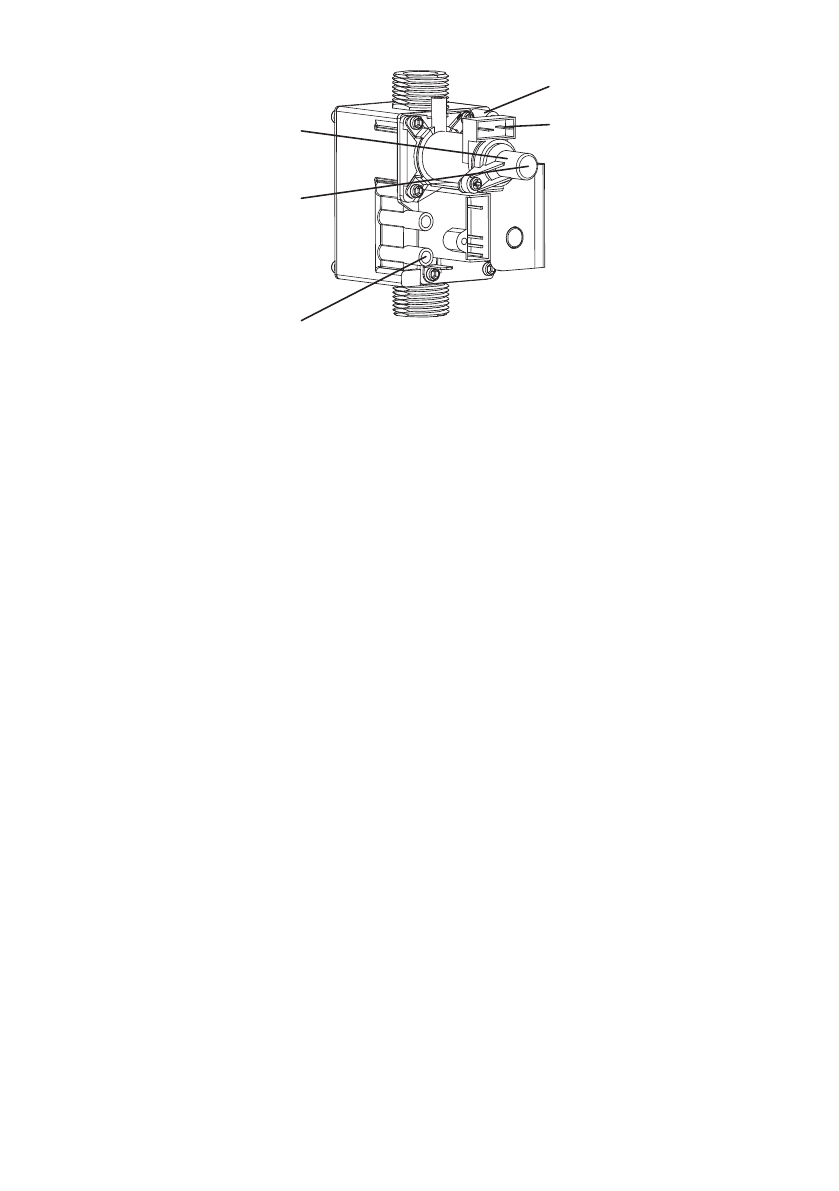

рис.22

11.2. Настройка максимального давления

• открутите винт на штуцере (А) (рис. 22) и присоедините к штуцеру (А)

манометр;

• откройте газовый кран;
• включите котел и переведите его в режим отопления, убедившись, что

котел  работает на максимальной мощности;

•  проверьте  давление  газа  на  горелке  согласно  таблице  9  «Форсунки–

Давление»  для  соответствующей  модели  котла  и  соответствующего  типа
газа;  при  необходимости  изменения  давления  снимите  пластмассовый  кол-
пачок с регулировочных винтов (В и Г) и поворачивайте латунный винт (Г)
до  достижения  давления,  указанного  в  таблице  «Форсунки–Давление»  для
соответствующей модели котла и соответствующего типа газа, одновремен-
но удерживая от проворачивания внутренний винт (В).

11.3. Настройка минимального давления
•  отсоедините  провод  с  клеммы  (Д);  котел  перейдет  в  режим  мини-

мальной  мощности;  проверьте  давление  газа  на  горелке  согласно  таблице
9 «Форсунки–Давление» для соответствующей модели котла и соответству-
ющего  типа  газа;  при  необходимости  изменения  давления,  отрегулируйте
давление  вращением  регулировочного  винта  (В)  до  достижения  давления,
указанного в таблице 9 «Форсунки–Давление» для соответствующей модели
котла и соответствующего типа газа, одновременно удерживая от провора-
чивания наружный винт (Г);

•  присоедините  на  место  провод  к  клемме  (Д)  и  установите  на  место

пластмассовый колпачок  регулировочных винтов (В и Г);

• выключите котел и закройте газовый кран;
• отсоедините манометр и закрутите винт на штуцере (А) (рис. 22).
• проверьте отсутствие утечек газа в контрольных точках (А и Б)!
