28

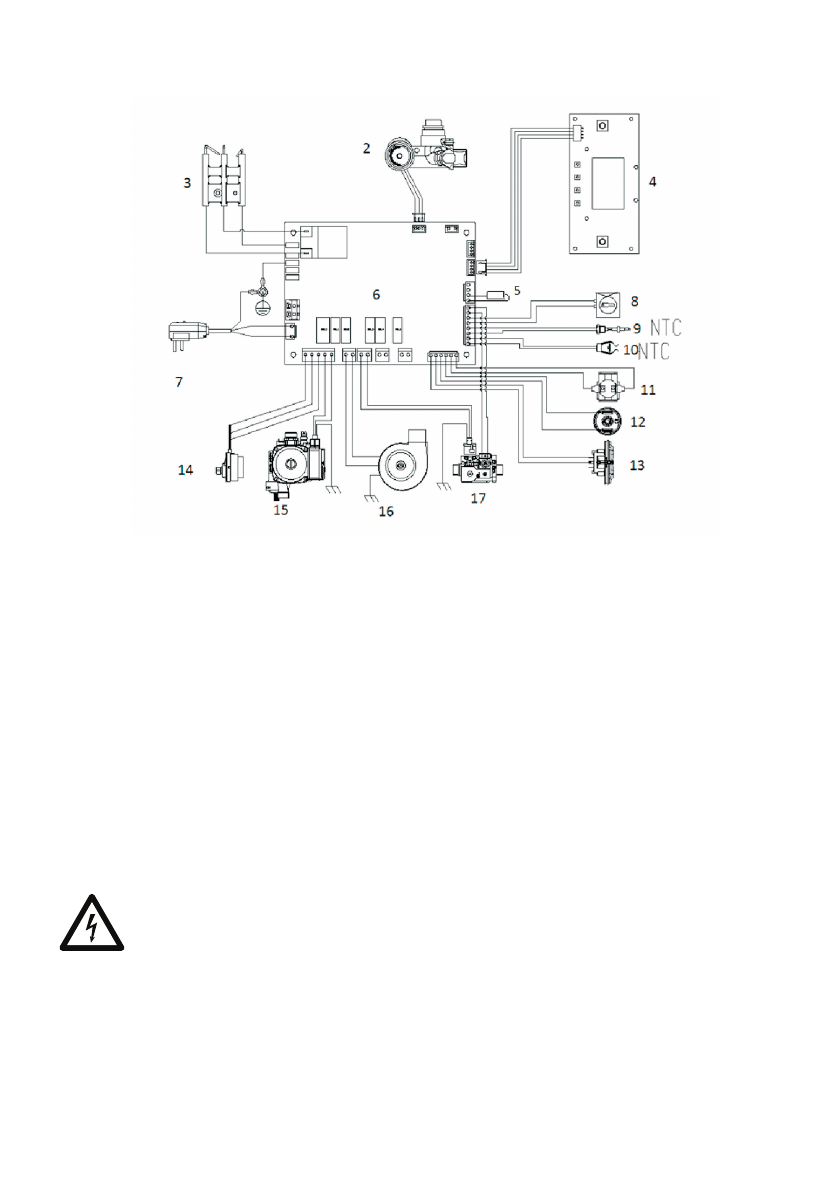

4.10. Принципиальная электрическая схема котла
рис.11
2. Датчик расхода ГВС
10. Датчик температуры отопления NTC
3. Электроды розжига/ионизации
11. Термостат перегрева
4. Плата дисплея
12. Реле давления
5. Уличный датчик NTC (опция)
13. Прессостат
6. Плата котла
14. Привод трехходового клапана
7. Кабель питания
15. Циркуляционный насос
8. Комнатный термостат (опция)
16. Вентилятор дымохода
9. Датчик температуры ГВС NTC
17. Газовый клапан
ВНИМАНИЕ!
При подключении котла к сети электропитания строго запре-
щается использовать удлинители и/или переходники.
4.11. Промывка контура отопления
Если котел подключается к существующему контуру отопления, в те-
плоносителе могут иметься различные примеси, способные оказать вредное
воздействие на котел, приводящее к сокращению срока его службы. Пе-
ред монтажом котла обязательно обеспечьте тщательную промывку, против
!
!
!
