31

пользования  с настенными газовыми котлами, у которых внутренний дымо-
ходный канал  на стороне подсоединения к котлу имеет раструб внутренним
диаметром  61-62 мм с надежным, плотно одевающимся на выхлопной патру-
бок котла жаропрочным силиконовым уплотнением (рис.12).

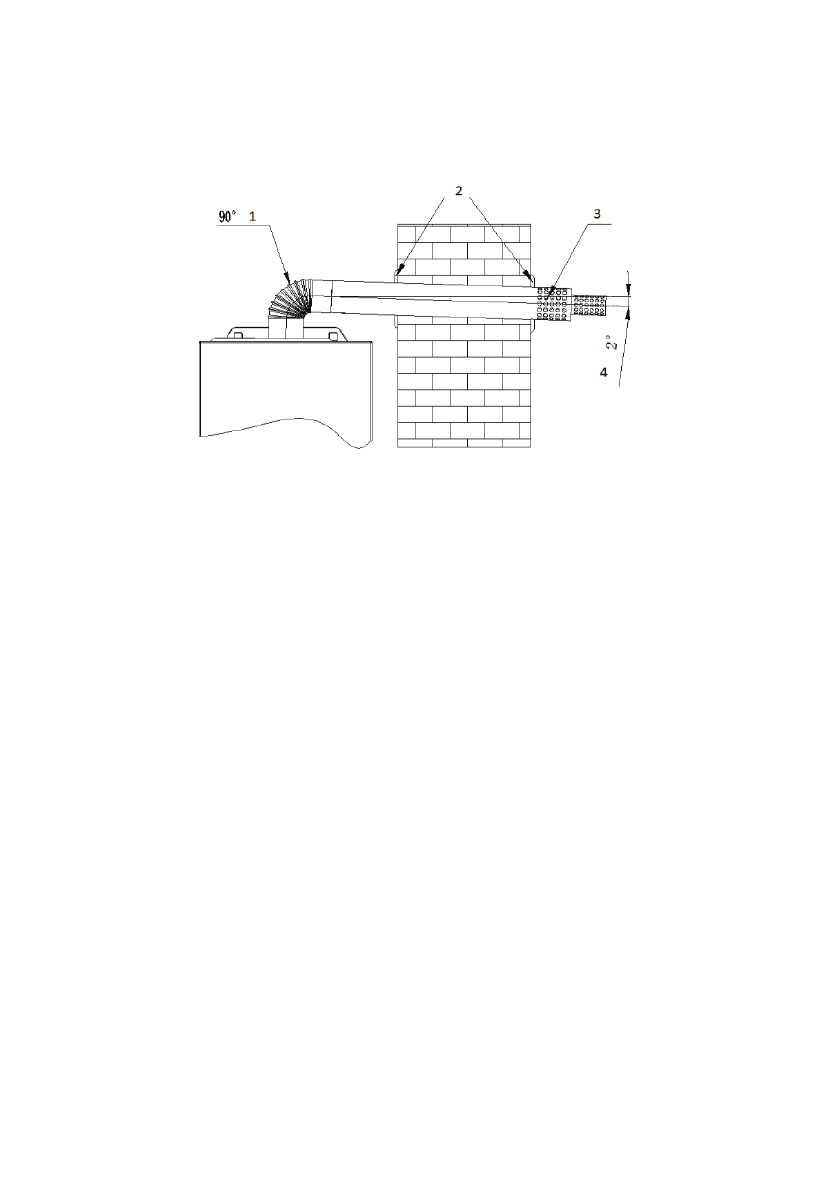

рис.12

1. Угол 90°

3. Труба дымоотвода

2. Фланец трубы дымоотвода

4. Уклон вниз 2°

Этапы установки:
•  для  пересечения  наружной  стены  здания  трубой  дымо-/воздуховода

в наружной стене проделывается отверстие диаметром 120 мм. Зазор 10 мм
между  наружной  поверхностью  трубы  коаксиальной  системы  60/100  мм  и
отверстием  в  стене  используется  для  придания  трубе  дымо-/воздуховода
необходимого уклона наружу и возможности демонтажа или изменения по-
ложения.  Зазор  должен  заполняться  теплоизоляцией  для  предотвращения
воздействия  на  конструкцию  стены  холодной  наружной  поверхности  трубы
(опасность  образования  конденсата  внутри  конструкции  стены)  и  заделы-
ваться с внутренней  и наружной стороны стены подходящим по температур-
ным условиям силиконовым или другим герметиками;

• конец трубы для выброса продуктов сгорания/забора воздуха для го-

рения должен выступать из наружной стены на расстояние не менее двух ее
диаметров.  Оголовок  трубы  для  забора  наружного  воздуха  и/или  выброса
продуктов сгорания должен иметь специальную защиту от попадания внутрь
атмосферных  осадков  и  посторонних  предметов,  а  также  от  задувания  ве-
тром;

• на трубу дымоотвода с внутренней и внешней стороны надеть декора-

тивные фланцы;
