24
ного крана, упрощают обслуживание оборудования.
4.5. Минимальные расстояния
Для легкого доступа к котлу при техническом обслуживании следует
обеспечить соответствующие минимально допустимые расстояния от корпу-
са котла до близлежащих предметов и поверхностей: по 60 мм. от боковых
стенок котла, 300 мм. от нижней части и 450 мм. от верхней части котла.
Устанавливать котел следует в соответствии с действующими нормами
и правилами, а также в соответствии с требованиями производителя. Котел
устанавливать строго горизонтально в продольном и поперечном направле-
нии (правильность установки проверить при помощи уровня).
4.6. Установка подвесной панели
После выбора места для установки котла, на стене бурят отверстия и
устанавливают подвесную панель (рис.8):
• используя уровень, на стене отметьте горизонтальную линию;
• подвесную панель выровняйте с линией по горизонтали, установку
шаблона настройте по подвесной панели. Нарисуйте отверстие диаметром
110 мм для дымохода, при использовании коаксиального комплекта дымохо-
да, и 3 отверстия диаметром 8 мм для болтов подвесной панели;
• с помощью дрели просверлите отверстия в намеченных местах, обра-
щая внимание на то, чтобы отверстие шло перпендикулярно стене;
• далее котел навесьте на подвесную панель (рис.9).

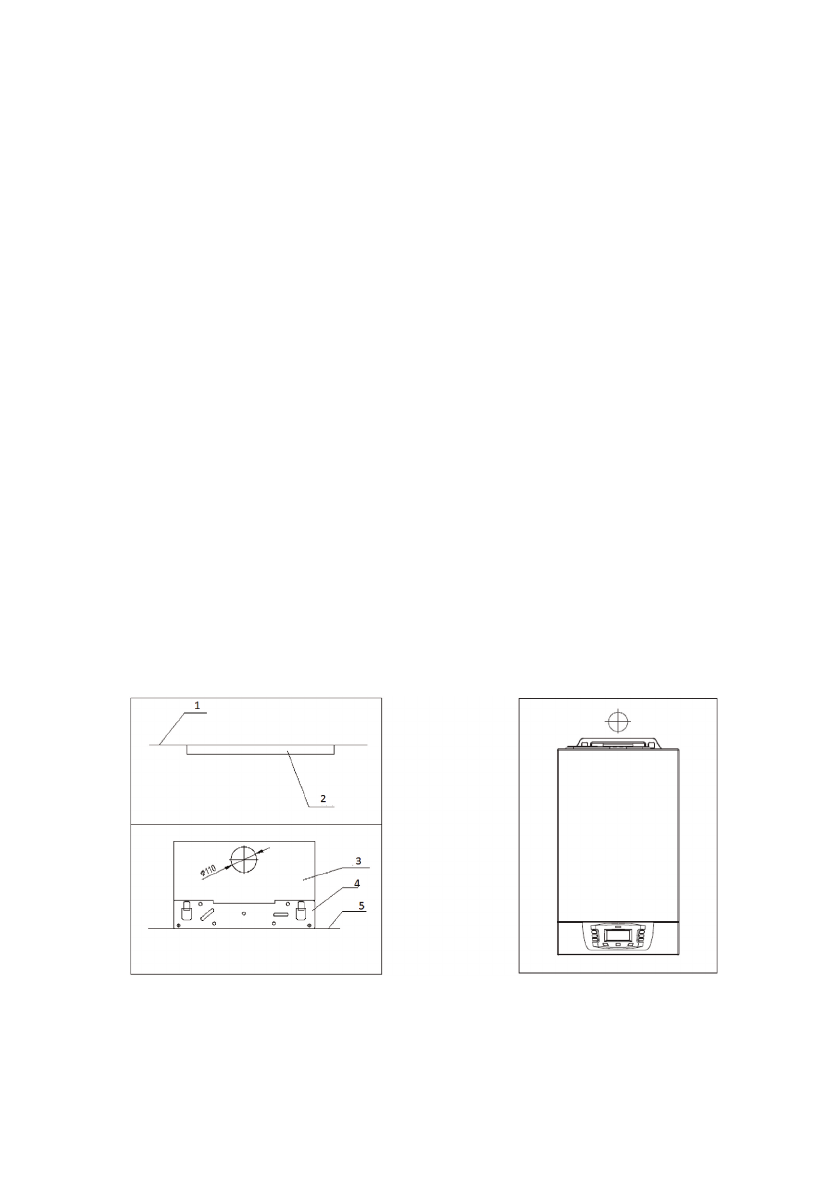

рис.8 рис.9
1. Горизонтальная линия
4. Подвесная панель
2. Уровень
5. Горизонтальная линия
3. Установочный шаблон
