32

•  следует  обеспечить  уплотнение  в  местах    соединения  трубы  дымоот-

вода  с  одним  концом    90°  угла,  соединение  гнезда  котла  с  другим  концом
этого соединения;

• на месте соединения 90° угла и гнезда котла устанавливают уплотни-

тельный хомут.

4.14. Установка  дополнительных  удлиненний  для  отвода  дымо-

вых газов

В  зависимости  от  фактического  места  установки  котла  можно  стол-

кнуться  с  ситуацией,  когда  длины  трубы  дымоотвода  будет  недостаточно
для монтажа, или же необходим дополнительный угол 90°, тогда  возможно,
основываясь  на  фактической  потребности,  заказать  удлинение  трубы  или
дополнительные углы 90°, (рис.13).

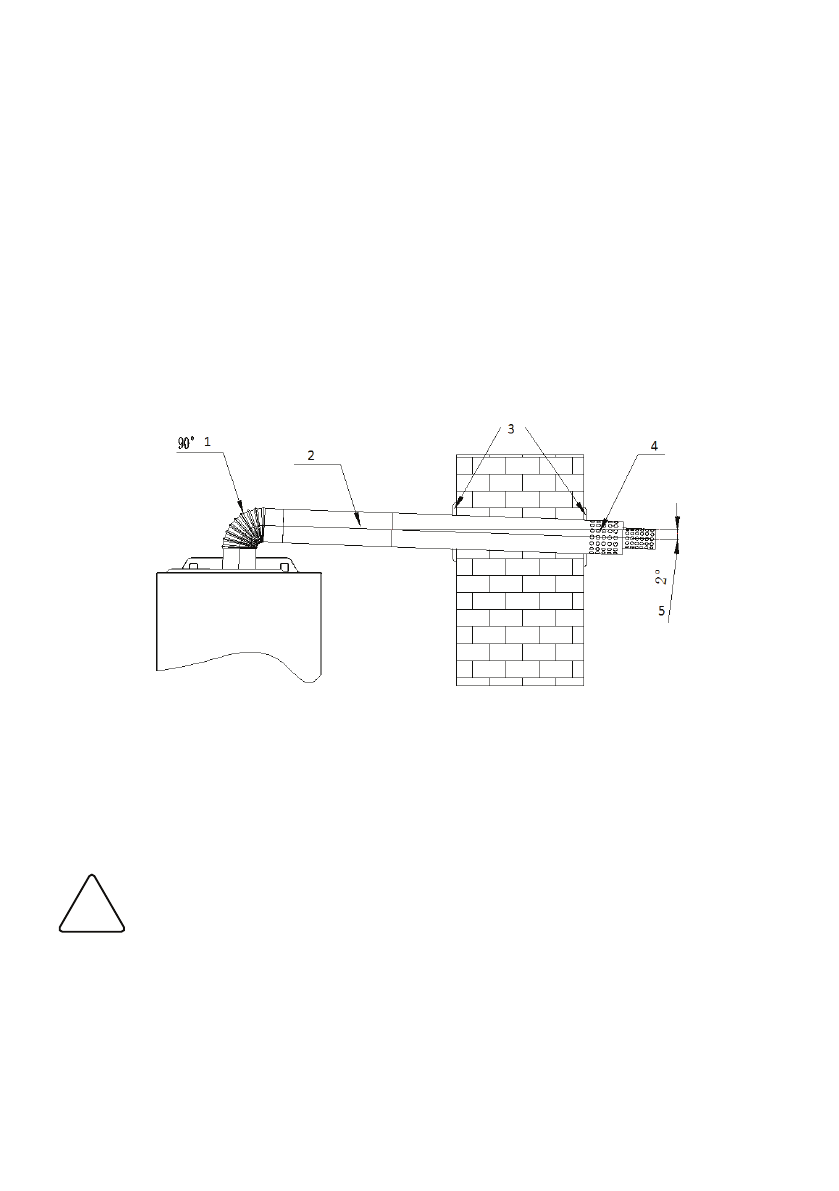

рис.13

1. Угол 90°

4. Труба дымоотвода

2. Удлинение трубы дымоотвода

5. Уклон вниз 2°

3. Фланцы трубы дымоотвода

ВНИМАНИЕ!
Общая  составная  длина  (с  учетом  возможных  поворотов  на  90°)
прямой  трубы  коаксиального  дымо-/воздуховода  (считая  сразу  же
от  угла  90°  после  выхода  из  котла)  не  должна  превышать  3  м  (см.
схемы на рис.14), при этом каждый дополнительный 90° равнозна-
чен  увеличению  длины  трубы  коаксиального  дымо-воздуховода  на
1 м.

!

!

!
