88
2.6.2

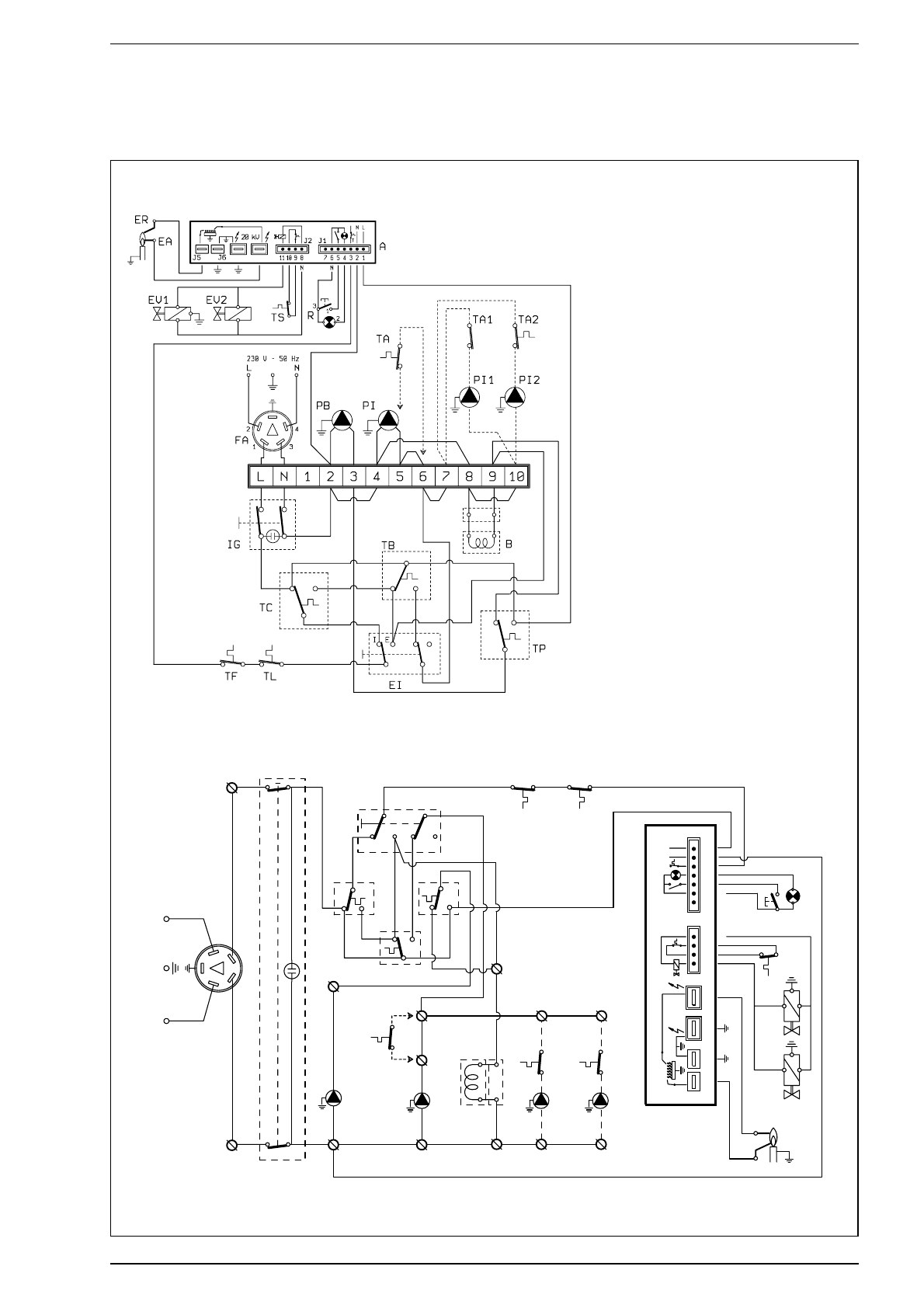

Электросхема “26/80 CE IONO”
Спецификация
B
Катушка
R
Деблокировка аппаратуры
TA
Климатический регулятор
TB
Термостат котла
TC
Термостат котлоагрегата
TL
Ограничительный термостат
TS
Защитный термостат
PB
Насос котла
PI
Насос системы
ER
Электрод детектирования
EA
Электрод накала
EI
Переключатель Лето / Зима
IG
Главный рубильник
TP
Термический противоинертный
термостат
A
Аппаратура FМ 11
PI1-PI2
Зональный циркулятор
TA1-TA2 Зональный климатический
регулятор
EV1
Катушка газовой заслонки
EV2
Катушка газовой заслонки
TF
Устройство противодымовой защиты
FA
Помехозащитный фильтр
Примечание: При подключении климатического
р е г ул я т о р а у б е р и т е н а з а ж и м н о й ко р о б ке
м о с т и к 5 - 6 . В у с т а н о в к а х с з о н а л ь н ы м и
ц и р к ул я т о р а м и в ы п ол н я й т е эл е к т р и ч е с ко е
соединение в соответствии со схемой.
Рис. 7/a
A
N
L
FA
230 V - 50 Hz
IG
3
1
4
2
N
L
2
PB
3
TC
I
E
E/I
4
5
6
PI
PI
2
TA
2
10
7
PI
1
TA
1
TB
TP
TL
TF
J5
J6
11
1
0
9
8
7
6
5
4
3
2
1
J2
J1
20 kV
T
NL
ER
EA
EV1
EV2
TS
N
N
R
2
1
3
8
9
10
7
B
TA
коды запчастей соединителей:
J1
коды 6260946
J2
коды 6260927
