заслонки, если происходит непрерывный
выброс дыма в помещение и в таком
количестве, что он становится опасен.
Для нового включения котлоагрегата
необходимо
отвинтить
покрышку
термостата и нажать на находящуюся
внизу кнопку. Прежде чем выполнить эту
операцию, убедитесь, что на пульте
управления отключено напряжение. В
случае
постоянной
блокировки
котлоагрегата необходимо тщательно
проверить дымоход и при помощи
необходимых модификаций сделать его
функционирование эффективным.
3.3
Защитный термостат
Защитный термостат с автоматическим
перевооружением, откалиброванный до
100 °С, срабатывает, немедленно
выключая горелку, при обнаружении
избыточной температуры /2 рис.3/.
Для возобновления функционирования
необходимо
дождаться,
чтобы
температура в котлоагрегате стала
ниже величины калибровки самого
термостата.
3.4
Термический
противоинертный термостат
Термический
противоинертный
термостат обеспечивает возобновление
функционирования насоса котла, когда
котлоагрегат разогревается до 90 °С, и
понижение избыточной температуры,
обусловленной
тепловой
инерцией
чугунного корпуса по отношению к котлу
/2 рис.9/. Циркулятор автоматически
отключается, как только температура в
котлоагрегате становится ниже 90 °С.
3.5
Напор в системе

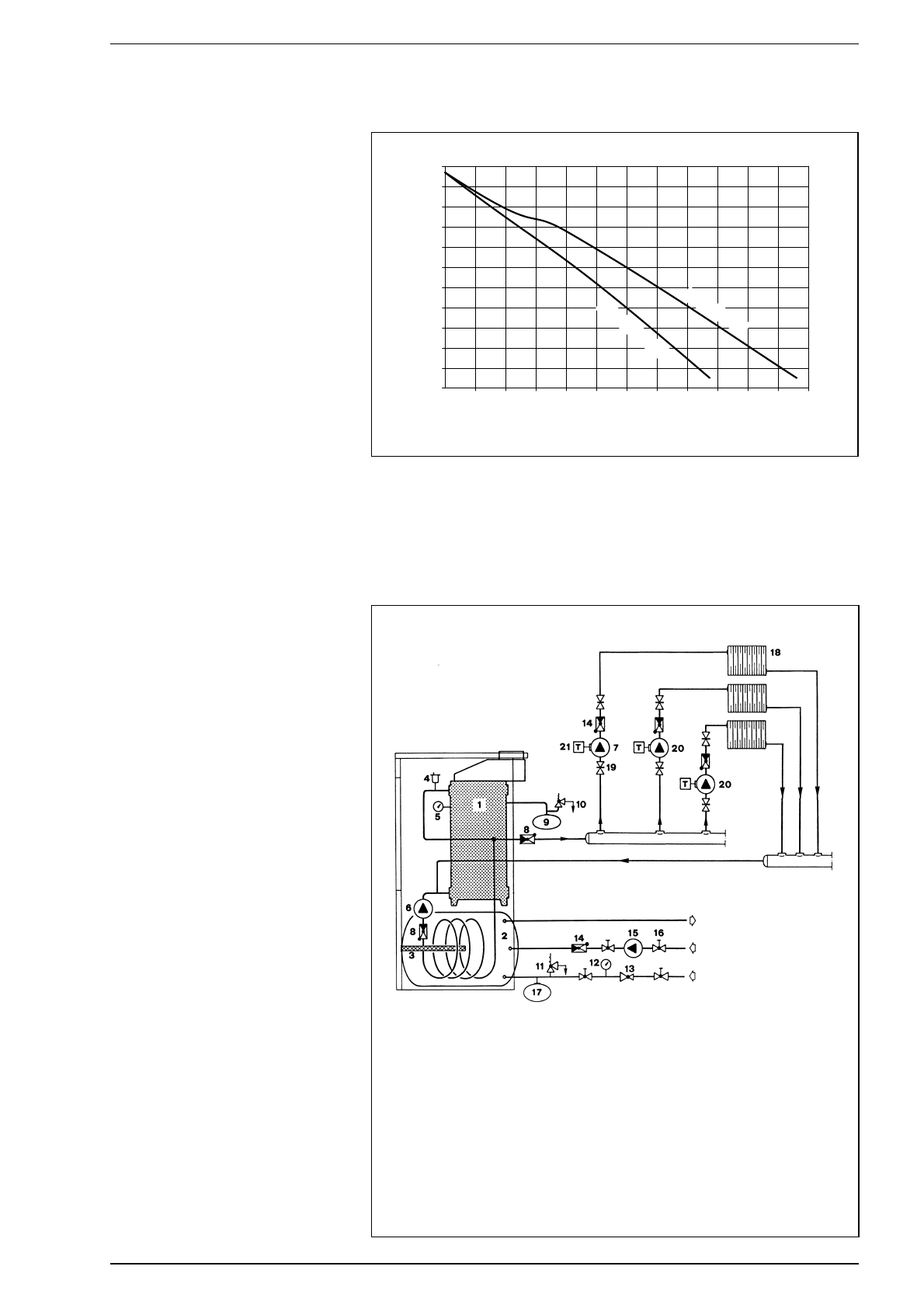

Остаточный напор для системы нагрева
в зависимости от ее нагрузки показан на
графике рис.10.
3.6
Схема установки систем
нагрева с несколькими зонами
Котлоагрегаты
"ВITHERM"
легко
устанавливаются в системах нагрева с
несколькими зонами / рис.11/.
Для установки этого типа системы
вывполните следующие операции:
– Замените
насос
системы
котлоагрегата соединительной веткой
с кодом 8094000 / по выбору/
– Используйте снятый насос для
установки
первой
зоны,
климатический регулятор которой
должен быть подсоединен к клеммам
5-6 зажимной коробки котлоагрегата
после удаления мостика.
– Выполните электрическое соединение
циркуляторов второй и третьей зон,
каждый из которых управляется
собственным
климатическим
регулятором, как это показано на
электросхеме / рис.7 – 7/а/.
90
500
1000
1500
2000
2500
0
100
200
300
400
500
Por tata l/h
Pr
evalenza r
esidua (mbar)
BITHERM
BITHERM 20 - 26
3000
BITHERM
35
Рис. 10
Спецификация
Компоненты котлоагрегата
1
Главный корпус котлоагрегата
2
Котел со стеклянным покрытием
3
Магниевый анод
4
Воздухоотдушина
5
Водомер
6
Насос котла
7
Насос системы
8
Стопорный клапан
9
Расширительный бак котлоагрегата
10
Предохранительный клапан 3 бар
Компоненты системы / вне поставки/
11 Предохранительный клапан 6 бар
12 Манометр
13 Уменьшитель давления
14 Стопорный клапан
15 Насос циркуляции
16 Перехватный клапан
17 Санитарный расширительный бак
18 Радиаторы
19 Заслонки
20 Зональный насос
21 Зональный комнатный термостат
Рис. 11
остато
чный
напор
/мбар/
остаточный напор /мбар/
горячая вода
циркуляция
холодная вода
