Электронная аппаратура
Котлоагрегаты оснащены электронной
аппаратурой с управлением и защитой
типа FМ 11. Накал и появление пламени
контролируются двумя электродами,
которые обеспечивают максимальную
н а д е ж н о с т ь , р е а г и р у я н а с л у ч а й н ы е
выключения или в результате неподачи
газа в течение 1 сек. / рис.8/.
Выступ на горелке указывает точное
место для установки электрода накала.
3.1.1
Цикл функционирования
Перед
включением
котлоагрегата
убедитесь при помощи вольтметра, что
электрическое соединение на зажимной
коробке
выполнено
правильно
с
соблюдением
позиции
фазы
и
нейтральной позиции, как это показано
на схеме. Нажмите на переключатель,
расположенный на пульте управления,
включившаяся сигнальная лампочка
подтвердит наличие напряжения.
С этого момента котлоагрегат начинает
функционировать, посылая при помощи
программирующего устройства FМ 11
разряды
на
электрод
накала
и
одновременно
открывая
газовую
заслонку. Включение горелки обычно
происходит в течение 1 – 2 сек.
При неудавшемся включении дается
сигнал блокировки всей аппаратуры.
Вкратце изложим причины, по которым
это происходит:
–
Неподача газа
Аппаратура регулярно совершает
цикл, обеспечивая напряжение на
электроде накала через посылаемые
разряды в течение 10 сек.; если
горелка не включается, аппаратура
блокируется. Это может случиться при
первом включении или после долгого
периода простоя, в результате
которого
появляется
воздух
в
трубопроводной сети. Это происходит,
если закрыт газовый кран или
повреждена
обмотка
одной
из
катушек
заслонки,
что
делает
невозможным ее открытие.
–
Электрод накала не посылает разряд
Если в котлоагрегате идет только
подача газа в горелку, по истечении 10
сек.
аппаратура
блокируется.
Причиной этого может быть разрыв
провода электрода или его неполный
контакт с клеммой аппаратуры; либо в
аппаратуре сгорел трансформатор.
–
Не появляется пламя
С момента включения на электрод
продолжают посылаться разряды,
хотя горелка уже включилась. По
истечении
10
сек.
разряд
прекращается, горелка выключается и
зажигается сигнальная лампочка
блокировки аппаратуры.
Это происходит в том случае, если в
зажимной
коробке
не
были
установлены
позиция
фазы
и
нейтральная позиция.
Поврежден
провод
электрода
детектирования, либо сам электрод
заземлен; электрод крайне изношен,
необходимо заменить его.
При
неожиданном
отключении
напряжения происходит немедленная
остановка горелки, при включении
напряжения котлоагрегат автоматически
возобновляет работу.
3.1.2
Цепь ионизации
Контроль
цепи
ионизации
осуществляется
при
помощи
микроамперметра с круглой шкалой, а
еще лучше с цифровым отсчетом со
шкалой от 0 до 50 µА.
Выводы микроамперметра должны
иметь последовательное электрическое
соединение с проводом электрода
детектирования.
При
нормальном
функционировании величина колеблется
в пределах 4÷6 µА. Минимальная
величина ионизационного тока, при
которой
аппаратура
может
заблокироваться, колеблется в пределах
1 µА. В этом случае необходимо
убедиться,
имеется
ли
полный
электрический контакт, и проверить
степень изношенности конечной части
электрода
и
соответствующей
керамической защиты.
3.2
Устройство противодымовой
защиты
Это защитное устройство на случай
оттока дыма в помещение в результате
выхода из строя или частичной закупорки
дымохода / 3 рис.9/. Оно срабатывает,
блокируя функционирование газовой
3
ХАРАКТЕРИСТИКИ
Спецификация
1 Суппорт электрода детектирования
2 Электрод детектирования
3 Электрод накала

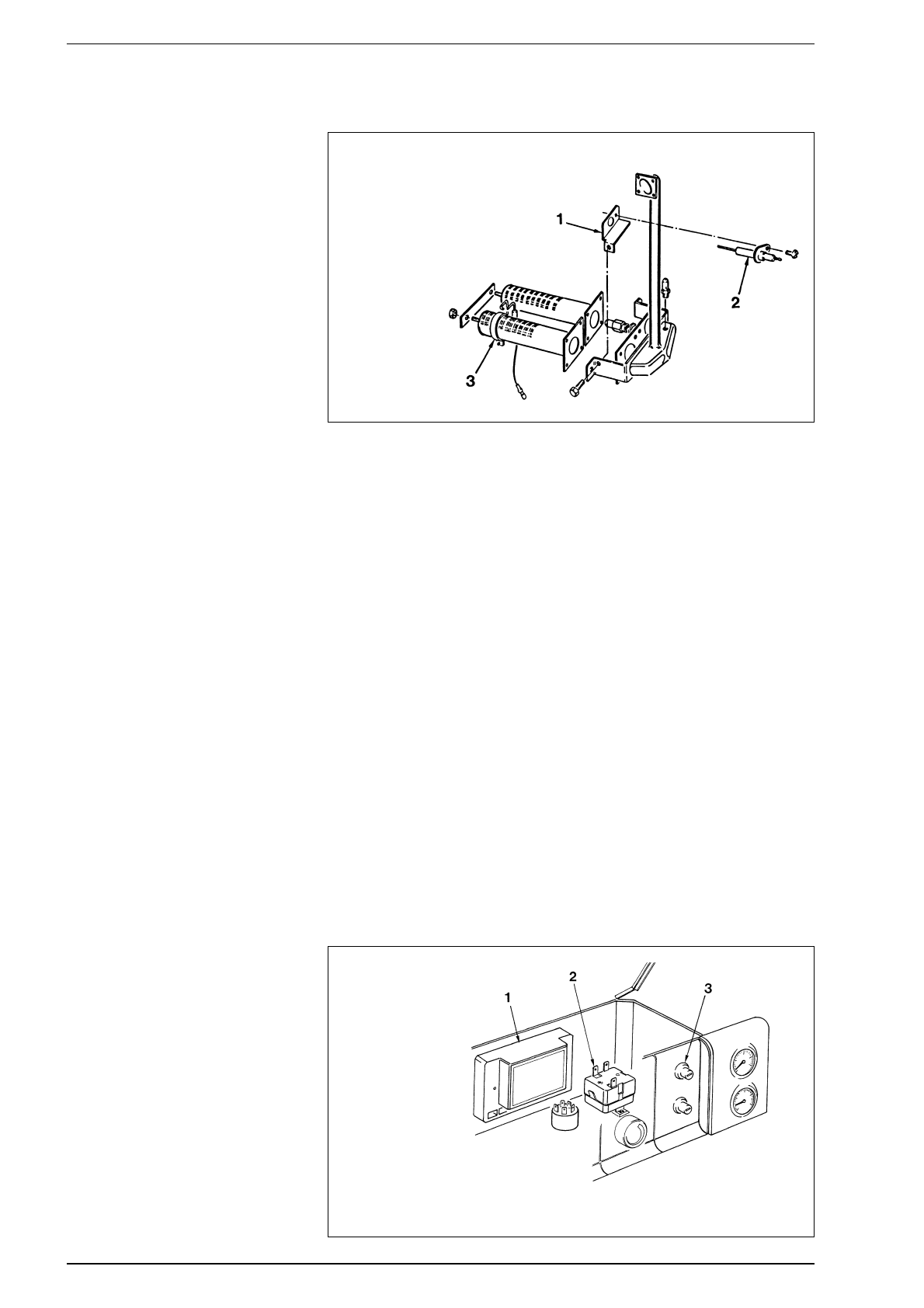

Рис. 8
Спецификация
1 Аппаратура FМ 11
2 Термический противоинертный термостат
3 Устройство противодымовой защиты
Рис. 9
