91
4.1
Производство санитарной
горячей воды
Санитарная горячая вода производится
в стальном котле со стеклофарфоровым
покрытием
быстрого
накопления,
снабженном магниевым анодом для
защиты котла и контрольным фланцем
для контроля и очистки.
Магниевый
анод
должен
периодически
проверяться и заменяться в случае,
если
он
оказывается
крайне
изношенным, в противном случае
утрачивается право на гарантийное
обслуживание котла.
Рекомендуется
установить у входа санитарной воды в
котел заслонку, которая, несмотря на
герметический затвор, позволяла бы
регулировать объем водозабора.
Примечание: Если котлоагрегат не
производит
санитарной
горячей
воды, проверьте, была ли выполнена
должным образом продувка воздуха с
использованием ручных воздушных
клапанов; отключите перед этим
главный рубильник.
4.2
Регулирование газовой
заслонки Модель “20/65 CE IONO”
Котлоагрегаты
“20/65 CE IONO”
в своем
базовом фабричном варианте имееют
газовую заслонку SIТ 830 ТАNDЕМ
/рис.12/.
При
первом
включении
котлоагрегата, как обычно рекомендуется
сделать продувание трубопроводной сети
при помощи зажима давления /3/. Для
регулировки давления газа в главной
горелке
снимите
колпачок,
установленный на регуляторе давления
/4/. Регулировка осуществляется при
помощи винта, находящегося ниже
колпачка: для увеличения давления
поверните винт по часовой стрелке, для
уменьшения его поверните винт против
часовой стрелки. Заслонка может
регулировать медленный накал горелки
при помоши винта /1/. Для увеличения
давления медленного накала горелки /
SТЕР/ поверните винт против часовой
стрелки, для уменьшения его поверните
винт по часовой стрелке. Оптимальные
величины
медленного
накала
варьируются в зависимости от типа газа:
– Метан
3-4 мбар
– Бутан / G30/
6-7 мбар
– Пропан / G31/
6-7 мбар
4.3
Регулирование газовой
заслонки Модель “26/80 CE IONO”
Котлоагрегаты
“26/80 CE IONO”
в своем
базовом фабричном варианте имееют
газовую заслонку НОNEYWELL VR4605СА,
оснащенную
блоком
катушек,
привинченных
непосредственно
к
регулятору давления /рис.13/. Калибровка
давления газа осушествляется SIМЕ на
своем производстве до такой величины
давления, которая позволяет получить
мощность нагрева примерно 22,5 кватт. В
случае, если возникает необходимость
изменить давление газа, для более
быстрого определения соответствующей
ему мощности нагрева, используйте
диаграммы давление / мощность для
природного газа / метана/ и бутана или
пропана / рис.14/.
Подобные операции
выполняются исключительно имеющим
на это разрешение персоналом, в
противном случае утрачивается право
на
гарантийное
обслуживание
Выполнять калибровку следует в строго
установленном
порядке,
вначале
отрегулировав давление санитарного
термостата, а затем давление нагрева.
4.3.1
Регулирование давления
санитарного термостата
В ы п о л н я й т е к а л и б р о в к у д а в л е н и я
с а н и т а р н о г о т е р м о с т а т а с л е д у ю щ и м
образом / рис.13/а/:
– Подсоедините колонку или манометр к
нижнему зажиму давления газовой
заслонки.
– Полностью отвинтите винт /4/.
– П о с т а в ьт е
р у ч к у
с а н и т а р н о г о
термостата котла на максимальное
значение и включите напряжение в
котлоагрегате прм помощи главного
рубильника.
– Ослабьте контргайку /1/ и поверните
с о е д и н е н и е / 3 / : д л я у м е н ь ш е н и я
давления вращайте соединение /3/
п р о т и в ч а с о в о й с т р е л к и , д л я
увеличения его вращайте соединение
/3/ по часовой стрелке.
– Закрепите контргайку /1/ и приведите
в д е й с т в и е н е с кол ь ко р а з г л а в н ы й
р у б и л ь н и к
д л я
п р о в е р к и ,
с о о т в е т с т в у е т
л и
д а в л е н и е
установленной величине.
4.3.2
Регулирование
мощности нагрева
В ы п о л н я й т е к а л и б р о в к у д а в л е н и я
нагрева следующим образом / рис.13/а /:
– Д л я к о н т р о л я д а в л е н и я в с е г д а
используйте колонку или манометр.
– П о с т а в ьт е
п е р е к л ю ч а т е л ь
в
положение "Зима" и установите ручку
с а н и т а р н о г о т е р м о с т а т а ко т л а н а
минимальной температуре.
– Ус т а н о в и т е
р у ч к у
т е р м о с т а т а
к о т л о а г р е г а т а н а м а кс и м а л ь н о е
значение.
– Выключите питание катушки /2/.
– В к л ю ч и т е кот л о а г р е г а т с п о м о щ ь ю
4
Эксплуатация и содержание
Спецификация
1 Регулятор медленного накала
2 Нижний зажим давления
3 Верхний зажим давления
4 Винт регулирования
главной горелки
5 Катушка ЕV1 – ЕV2

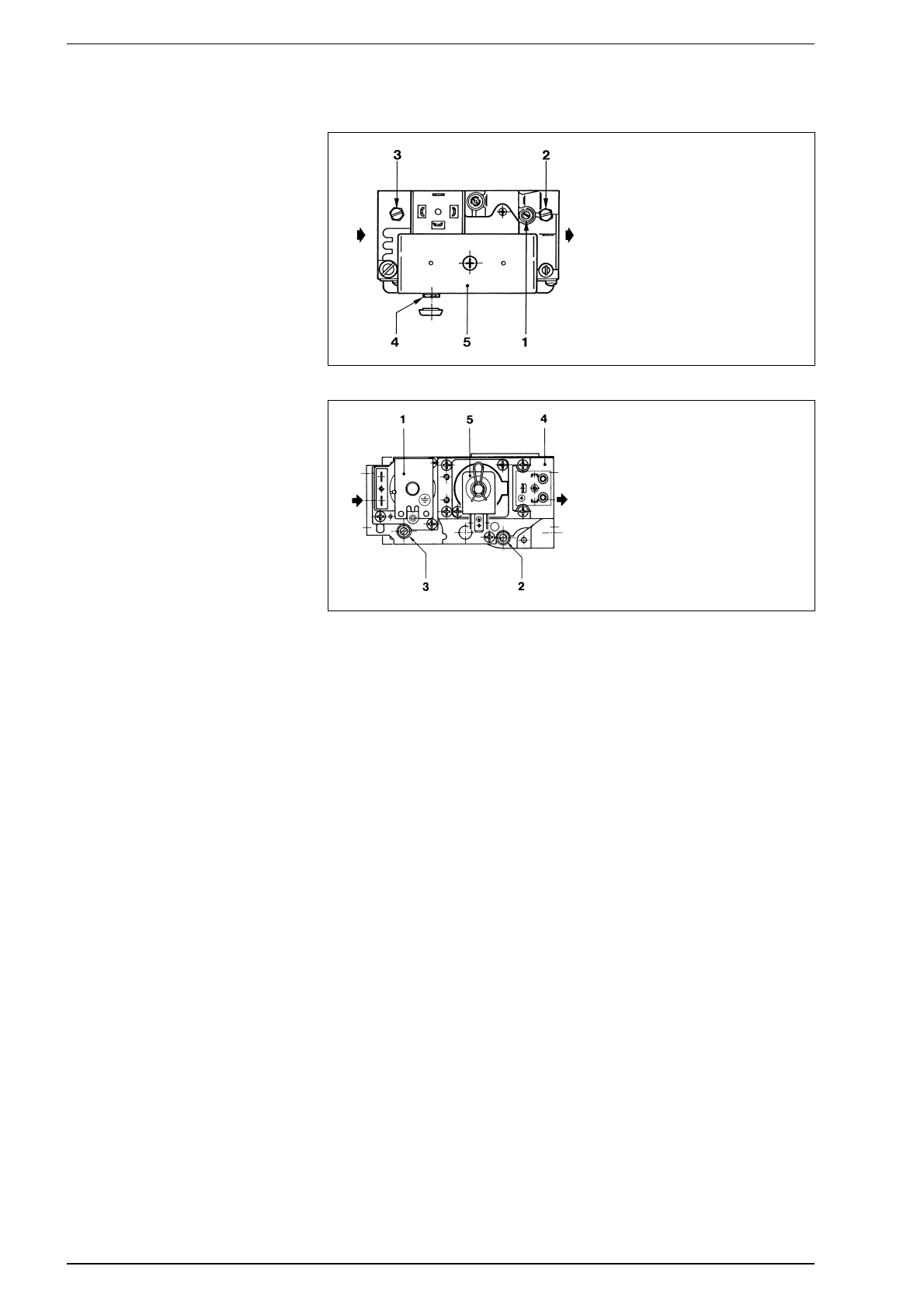

Рис. 12
Спецификация
1 Катушка ЕV 1
2 Нижний зажим давления
3 Верхний зажим давления
4 Катушка ЕV 2
5 Моделирующая катушка
Рис. 13
