Ус т а н о в к а д ол ж н а б ы т ь с т а ц и о н а р н о й и
о с у щ е с т в л я т ь с я
и с к л ю ч и т е л ь н о
с п е ц и а л и з и р о в а н н ы м
и
и м е ю щ и м
необходимую квалификацию персоналом
фирмы в соответствии с Законом 46/90 и с
с о б л юд е н и е м
в с е х
и н с т р у к ц и й
и
п р е д п и с а н и й , и з л оже н н ы х в д а н н о м
р у ко в о д с т в е . К р о м е т о г о , н е о б хо д и м о
с о б л юд а т ь п р а в и л а п р о т и в о п ож а р н о й
безопасности и инструкции газовщиков, как
это предписывают Закон 10/91 относительно
Уставов Коммун и директивы DPR 412/93.
2.1
Помещение котельной
и вентиляция
Котлоагрегаты серии
“20/65 CE IONO -
26/80 CE IONO”
," с мощностью менее 35
к в а т т м о г у т б ы т ь у с т а н о в л е н ы в
домашних помещениях в случае простой
замены либо в приспособленных для
этих целей технических помещениях при
строгом соблюдении предписаний DPR
412/93 и нормативов UNI-CIG 7131/72 и
7 1 2 9 / 9 2 .
Н е о б хо д и м о ,
ч т о б ы
в
п о м е щ е н и я х , г д е у с т а н а в л и в а ю т с я
газовые аппараты с открытой камерой,
обеспечивался бы такой приток воздуха,
какой необходим, по крайней мере, для
горения газа, используемого в качестве
т о п л и в а д л я р а з л и ч н ы х м е х а н и з м о в .
Таким образом, для притока воздуха в
п о м е щ е н и я н е о б хо д и м о п р о б и т ь в о
внешних стенах отверстия, которые:
– имеют в полном свободном сечении,
по крайней мере, 6 см
2
на каждый
к и л о в а т т т е п л о в о й м о щ н о с т и и ,
следовательно,не меньше 100 см
2
.
– должны быть расположены как можно
б л и же
к
п о л у ,
н и ч е м
н е
загромождаться и иметь защитные
решетки, которые не уменьшали бы
с е ч е н и я ,
н е о б хо д и м о г о
д л я
прохождения воздуха.
Модель
“35/80
CE
IONO”
с
мощностью,превышающей 35 кватт,
должна быть размещена в техническом
помещении, имеющем определенные
размеры и отвечающем необходимым
требованиям в соответствии с Законом
D.М. 12/04/96 № 74 "Об утверждении
правил техники безопасности для
предотвращения
пожаров
при
проектировании,
строительстве
и
эксплуатации термических устройств,
работаюших на газовом топливе".
Высота помещения, где устанавливается
котлоагрегат, должна соответствовать
размерам, приведенным на рис.4. Кроме
того, для притока воздуха в помещение
необходимо сделать во внешних стенах
воздуходувки, поверхность которых,
рассчитанная в соответствии с п.4.1.2
этого же D.М. норматива, ни в коем
случае не должна быть меньше 3000 см
2
,
а в случае использования газа с
плотностью больше 0,8 меньше 5000 см
2
.
2.2
Включение системы
Прежде чем приступить к подключению
котлоагрегата,
как
правило,
по
трубопроводной сети пропускают воду для
удаления из нее возможных посторонних
тел, наличие которых могло бы нарушить
правильное функционирование аппарата.
Выполняя гидравлические соединения,
убедитесь, что вы выполнили все указания
рис.1. Лучше делать соединения, легко
разъединяющиеся при помощи патрубков с
вращающимися сцеплениями. Как обычно,
рекомендуется поставить специальные
перехватные вентеля на трубы подачи под
давлением и обратного хода системы. Для
подключения газа необходимы стальные
трубы без сварки /типа Маnnesmann/,
оцинкованные,
с
нарезными
и
уплотненными
сочленениями,
за
исключением соединений из 3 деталей,
пригодных для начальных и конечных
соединений. Пересекающие стены трубы
должны иметь специальные защитные
оболочки. При определении размеров
газовых труб от счетчика до котлоагрегата
следует принимать во внимание как
расходуемый объем / м3/час /, так и
относительную плотность выбранного
газа. Сечения труб, образующих систему,
должны быть таких размеров, чтобы газ
мог поступать в необходимом количестве,
а давление между счетчиком и любым
другим используемым устройством не
снижалось бы более, чем на:
– 1 , 0 м б а р д л я г а з а в т о р о й с е м ь и
(природного газа)
– 2,0 мбар для газа третьей семьи (G30-
G31).
Внутри обшивки сделана наклейка, на
которой указываются опознавательные
т е х н и ч е с к и е д а н н ы е и т и п г а з а ,
п р и г о д н о г о д л я ф у н к ц и о н и р о в а н и я
данного котлоагрегата.
2.2.1
Установка предохранительного
клапана котла
Установите на трубопроводе подачи
холодной воды в котел предохранительный
клапан, откалиброванный до 6 бар / 5 рис.
2/. В случае,если давление в сети выше
нормы,
установите
специальный
уменьшитель
давления.
Если
предохранительный клапан срабатывает
часто, установите расширительный бак
емкостью 8 л при максимальном давлении
10 бар /4 рис.2/.Внутри бака должна
находиться мембрана из натуральной
резины, которая может использоваться в
пищевой промышленности.
2.2.2
Фильтр газовой
трубопроводной сети
У входа газовой заслонки установлен
ф и л ьт р ,
к о т о р ы й ,
о д н а к о ,
н е
обеспечивает удаление всех примесей
и з г а з а в т р у б о п р о в о д н о й с е т и . В о
и з б е ж а н и е н а р у ш е н и й в р а б о т е
з а с л о н к и и д а же п р е д ох р а н и т е л ь н о й
с и с т е м ы , к о т о р о й о н а с н а бже н а ,
н е о б хо д и м о
у с т а н о в и т ь
в
т р у б о п р о в о д н о й с е т и с п е ц и а л ь н о
предназначенный для этого фильтр.
85
2
УСТАНОВКА

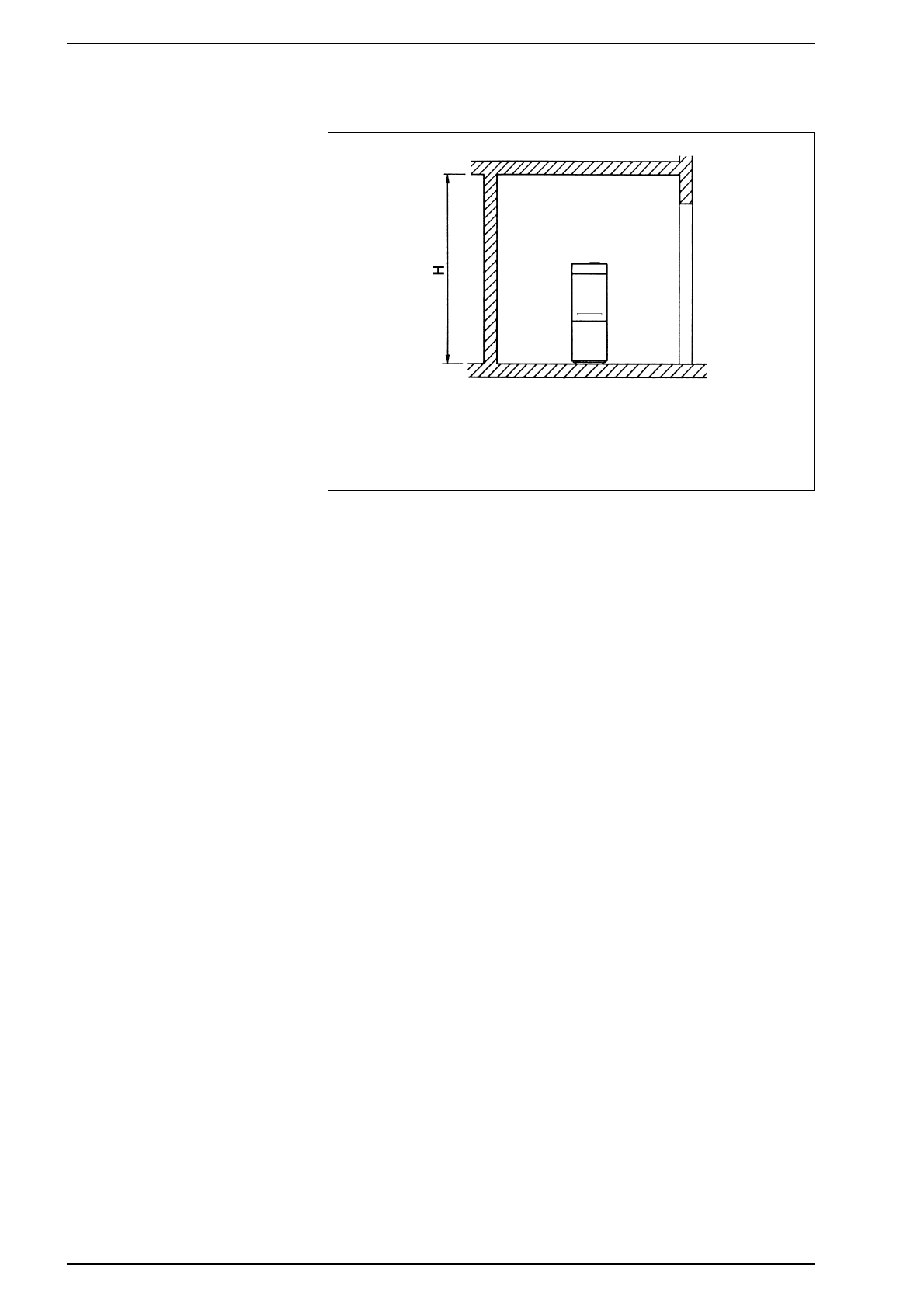

Рис. 4
Н выводится с учетом совокупной тепловой мощности
– не больше 116 кватт: м 2,00
– больше 116 кватт до 350 кватт: м 2,30
– больше 350 кватт до 580 кватт: м 2, 60
– больше 580 кватт: м 2,90
