Настройка интервалов времени
подогрева запасного бака

К

отёл Тигер позволяет настройку подогрева

воды для хозяйственных нужд в запасном
баке в разных интервалах времени.

Пример:

 Если в течение всей ночи не про-

исходит отбор воды для хозяйственных
нужд, то возможно при помощи коммута-
ционного счётчика на определённый интер-
вал времени подогрев воды отключить или
наоборот.
Коммутационные счётчики оснащены по
внешнему периметру переключателями,
при помощи которых возможно определить
коммутационный цикл дозарядки запасного
бака. Если ножка переключателя находит-
ся подальше от циферблата (рис. 3, поз. а),
то дозарядка запасного бака в данном ин-
тервале времени активна и наоборот (рис.
3, поз. b),.
При помощи переключателя (рис. 3, поз. s),
который находится над левой стороной ци-

ферблата, возможно выбрать 3 постоянные
режимы. Режим «0» предназначен для по-
стоянного отставления подогрева запасно-
го бака воды для хозяйственных нужд. По-
зиция «1» предназначена для постоянного
подогрева запасноо бака воды для хозяй-
ственных нужд. Если переключатель нахо-
дится на позиции символа часов, то режим
подогрева запасного бака управляется на
основе Вашей настройки, то есть на основе
позиций отдельных переключателей.

Примечание:

 Аннулирование или актива-

цию подогрева воды в запасном баке воды
для хозяйственных нужд возможно осуще-
ствить через дисплеи управления котла
(смотри настройку температуры водя длы
хозяйственных нужд).
Настройка коммутационных счётчиков с
точки зрения синхронизации времени осу-
ществляется так, что крутим внешней час-
тью циферблата направо, пока против
стрелке (r) не настроенно правильное вре-
мя.

6

181

8

5

171

7

4

1

6

1

6

3

1

5

1

5

2

14

14

1

13

13

24

2 4

12

12

2 3 2 3

11

11

2 2 2 2

10

10

2

1

2

1

9

2

0

2

0

8

19 1

9

7

1

5

1

5

14

14

13

13

a b

0

1

r

s

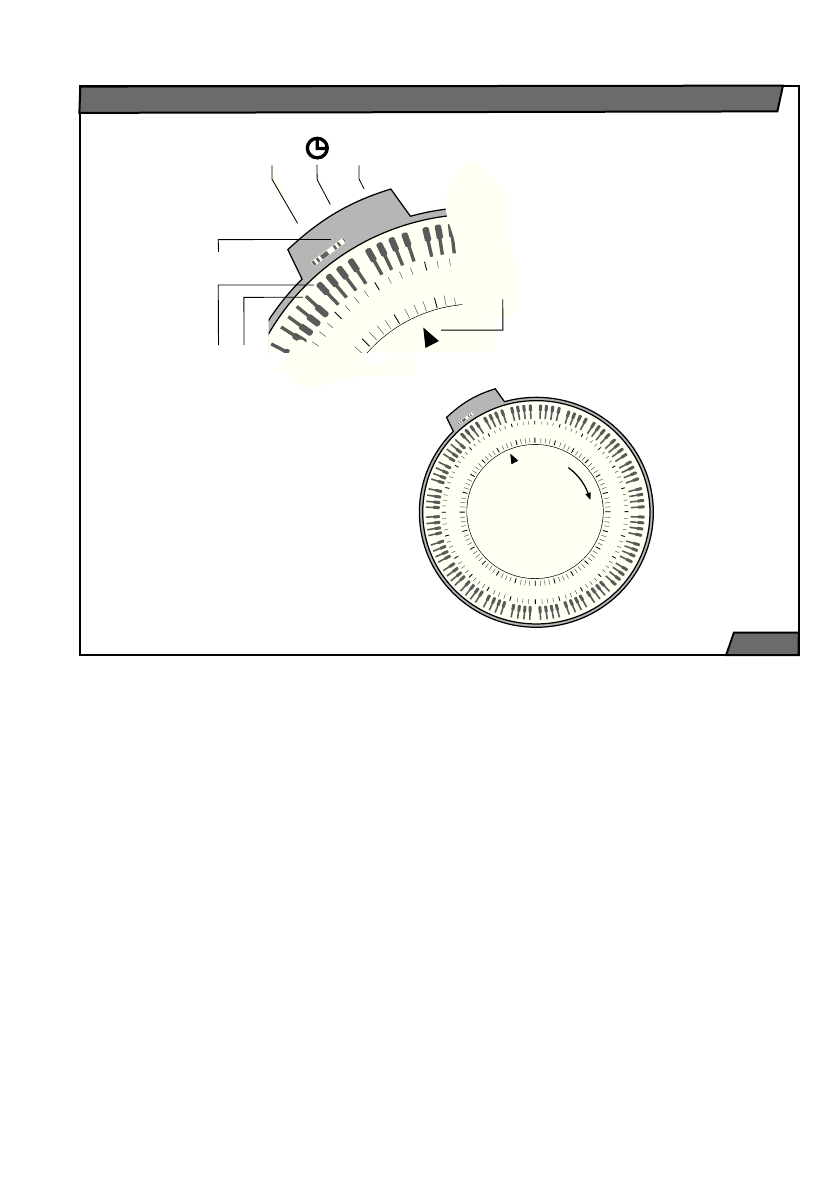

Коммутационный счётчик запасного бака воды для хозяйственных нужд
