27

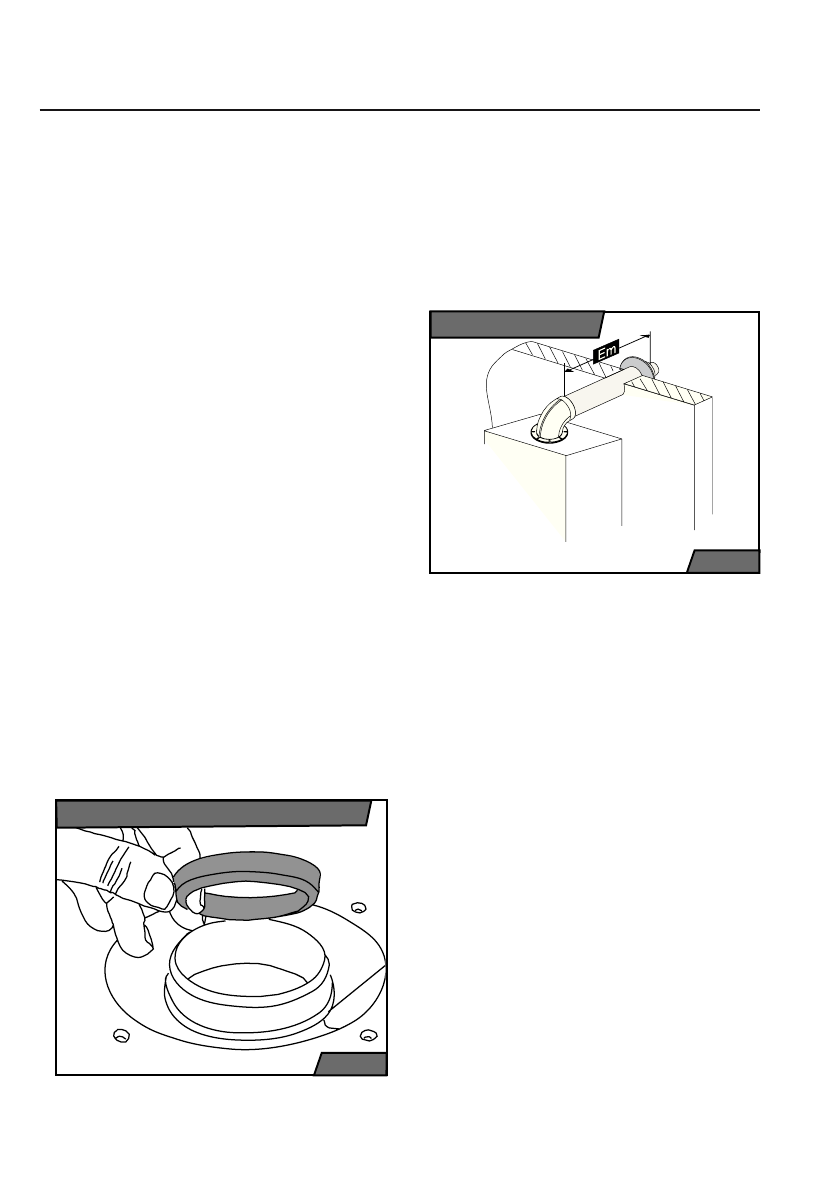

 рис. 17

Отвод дымовых газов и подвод воздуха для
горения у типа КTO производится только по
предназначенному для этого спаренному
трубопроводу.
Горизонтальные участки трубопровода
наклонены так, чтобы конденсат стекал по
направлению к стоку за пределы системы
или к деталям, предназначенным для
отвода конденсата. При этом используется
возможность сделать в соединении колена
с прямым участком небольшое отклонение
от основного направления. Вертикальные
участки трубопровода всегда оснащаются
конденсатотводчиками. Конденсатоотвод-
чики по возможности устанавливаются в
непосредственной близости к горловине от-
вода дымовых газов из котла. На дефекты,
обусловленные затекающим конденсатом,
гарантия на котёл не распространяется.

Способы подвода воздуха и отвода
продуктов сгорания (согласно ЧСН
ЕН 483) и разрешённая длина
трубопроводов

Если для отдельных перечисленных ниже
способов прокладки трасс спаренных
трубопроводов и их выходов не указано
иное, может использоваться следующая
длина (от места подключения к котлу до
самого выхода) трубопроводов – см. табли-
цу 1:

Примечание:

 За 1 Ем принимается либо 1 м

прямого участка, либо 1 колено 90°.

Предупреждение:

 При превышении длины,

указанной в таблице 1, необходимо убрать
диффузор продуктов сгорания (заслонку)
из выхода вентилятора (рис. 16).
Для котла утверждены следующие способы
подвода воздуха и отвода продуктов сгора-
ния:

Способ C

12

 – горизонтальные трассы и их

горизонтальный выход в свободное про-
странство.
При использовании раздельных труб (80 мм)
для горизонтальных трасс с горизонтальны-
ми выходами подача воздуха и вывод про-
дуктов сгорания от этого котла должны
быть выполнены так, чтобы оба они нахо-
дились внутри квадрата с длиной стороны
0,5 м.

Пример горизонтальной трассы спаренного
трубопровода - исполнение C

12

 (в соответ-

ствии со стандартом ЧСН ЕН 483) показан
на рис. 17.

Способ C

32

 – вертикальные трассы и их

вертикальный выход в свободное простран-
ство. Для вывода раздельного трубопрово-
да действительно то же, что и у способа C

12

.

Пример вертикальной трассы спаренного
трубопровода - исполнение C

32

 (в соответ-

ствии со стандартом ЧСН ЕН 483) показан
на рис. 18.

 рис. 16

Подвод воздуха и отвод продуктов сгорания для котлов типа КTZ

Диффузор продуктов сгорания

Способ C

12
