4

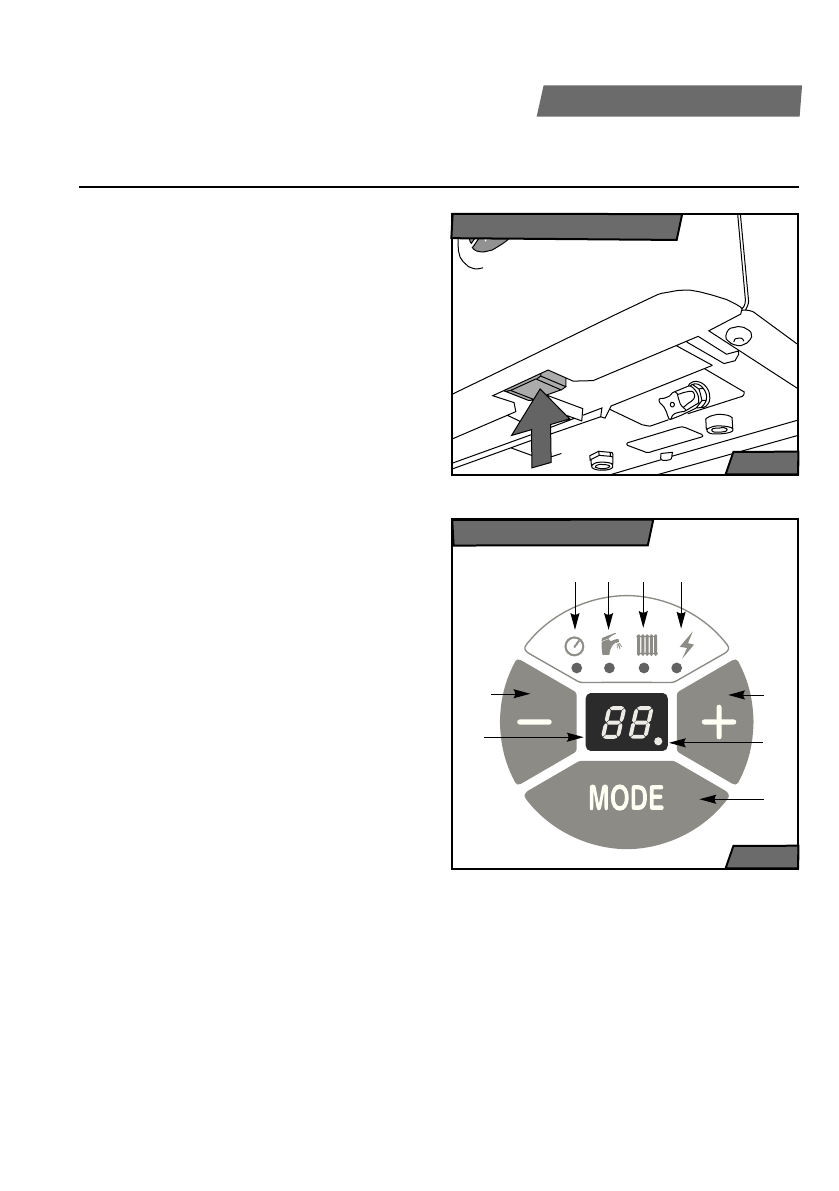

рис. 1

Главный выключатель

Руководство по обслуживанию

Руководство по обслуживанию

Управление и сигнализация

Главный выключатель

Г

лавный выключатель (рис. 1) предназна-

чен для включения или выключения котла.
Главный выключатель находится под ниж-
ней гранью котла, на оси панеля управле-
ния.

Предупреждение:

 Ввод котла в эксплуа-

тацию и первое включение должно выпол-
няться только авторизированной сервисной
организацией!

Панель управления

При помощи панеля управления котла мож-
но контролировать актуальные значения и
устанавливать желаемые параметры.
Описание элементов управления (рис. 2):

1.

 Светодиод давления воды в системе ото-

пления (нагревательная вода) – индикация
давления

2.

 Светодиод горячей воды для хозяйствен-

ных нужд – индикация режима изображе-
ния или регулирования температуры воды
для хозяйственных нужд

3.

 Светодиод воды в системе отопления

– индикация режима изображения или ре-
гулировки температуры циркулирующей
воды

4.

 Светодиод отказа – индикация отказа

5.

 Кнопка (-) – уменьшение значения регу-

лируемого параметра
6. Кнопка (+) – увеличение значения регу-
лируемого параметра

7.

Дисплей – отображение значений давле-

ния, температуры, технических параметров
и сообщений об ошибках

8.

 Кнопка MODE – переключение в отдель-

ные режимы отсчёта или регулирования
значений, подтверждение установленных
значений

9.

 Светодиод требования нагрева горячей

воды

рис. 2

1

2

3

4

5

6

9

8

7

Панель управления
