28

Способ C

42

 – подключение к общим

спаренным дымоходам. Спаренные
трубопроводы от отдельных котлов
(простые трассы) можно проводить и к
общим дымоходам; пропускная способность
дымохода оценивается в соответствии с
данными производителей используемого
корпуса дымохода. Если трассы выводятся
в трубу в двух перпендикулярно располо-
женных направлениях, расстояние по вер-
тикали между примыканиями должно быть
не менее 0,45 м. Если трассы примыкают к
дымоходу друг против друга, расстояние по
вертикали между этими двумя примыкани-

ями должно быть не менее 0,6 м. Примыка-
ние трасс к общему спаренному дымоходу
никогда не имеет концевых элементов (та-
ких, как при выходе в свободное простран-
ство)! Обе части трассы (как внешняя – для
воздуха, так и внутренняя – для дымовых
газов) должны безопасно входить в соот-
ветствующий канал дымохода, но не на-
столько глубоко, чтобы создавать препят-
ствие в канале для продуктов сгорания или
для воздуха.
В этом случае трасса соосного трубопровода
не должна превышать длину 9 Ем, трасса
отдельного трубопровода не должна
превышать общую длину 18 Ем, представ-
ляющую собой сумму длины части, предна-
значенной для воздуха, и части, предназна-
ченной для продуктов сгорания.

Способ C

52

– спаренные трубопроводы,

разделённые и выведенные в разных ме-
стах (с различными параметрами, главным
образом, давления).
Для отвода продуктов сгорания и подвода
воздуха для горения можно использовать
и раздельные трубопроводы (см. рис. 19).
Трассы раздельного трубопровода нельзя
выводить на противоположные стены зда-
ния.

Способ C

62

– подключение к отдельно одо-

бренному и продаваемому трубопроводу.
В этом случае труборповоды должны иметь
номинальные размеры в соответствии с ве-
личинами технических параметров для кол-
тов и действительны для них те же позво-
ленные длины, которые указаны в этой ча-
сти инструкции для отдельных установоч-
ных образцов (способы CXX) – длины были
установлены на основе практики и на их
определние неиспользуются никакие рас-
чётные соотношения. Для присоединения
на котёл и на вывод/ввод труборповода в
свободное пространство (или в специаль-

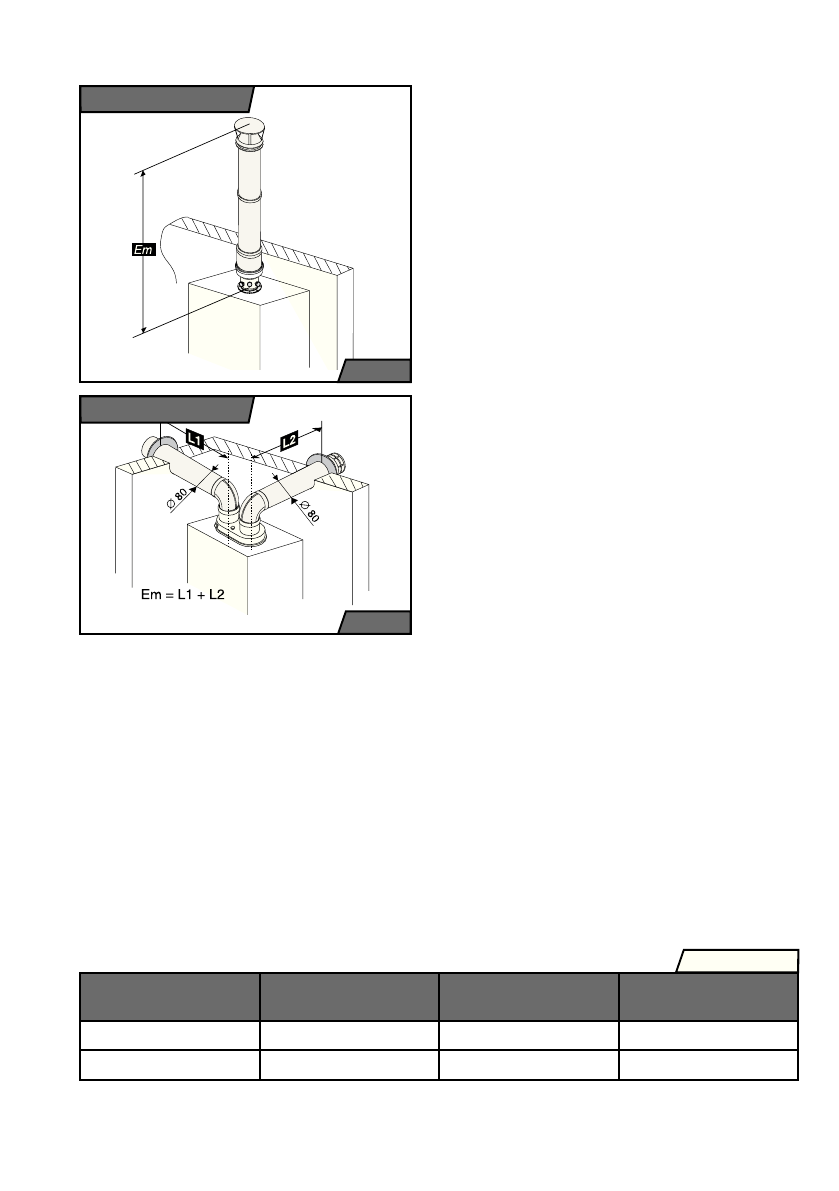

 рис. 18

 рис. 19

Способ C32

Способ C52

Диаметр дымохода

мин. длина

макс. длина с

заслонкой

макс. длина без

заслонки

100 / 60

1,5 Em

3 Em

7 Em

80 / 80

2 x 2 Em

2 x 3 Em

2 x 7  Em

Таблица 2
