24

Рабочее давление в системе
отопления

Система отопления (измеренная на котле)
должна быть заполнена как минимум до
гидравлического давления 1 бар (соответ-
ствует гидростатической высоте водяного
столба 10 м). Рекомендуется поддерживать
давление в диапазоне 1 – 2 бар. Расшири-
тельный бачок котла соответствует макс.
количеству 70 л воды в системе отопления
(при температуре 85 °C).

Расширительный бачок
нагревательной воды

Перед заполнением системы отопления
проверьте давление в расширительном бач-
ке. Начальное давление в расширительном
бачке должно быть на 0,2 – 0,3 бар ниже,
чем предполагаемое давление воды в си-
стеме отопления.
Если система отопления уже заполнена,

необходимо закрыть клапаны нагреватель-
ной воды под котлом и при помощи сливно-
го клапана избавить котёл от давления. За-
тем можно провести контроль давления в
расширительном бачке и при необходимо-
сти давление повысить.
Предупреждение: Проверьте если расши-
рительный бак достаточный для данного
объёма воды в системе отопления (см. про-
ектную документацию по установке).

Расширительный бачок горячей воды

Расширительный бачок горячей воды слу-
жит для выравнивания давления воды в
сборном баке. Значение давления в рас-
ширительном бачке горячей воды должно
быть на 0,2 – 0,3 бар выше, чем действи-
тельное значение давления воды для хо-
зяйственных нужд в водопроводном ряду.
При контроле давления действуем подоб-
но как у расширительного бака для нагре-
вательной воды.

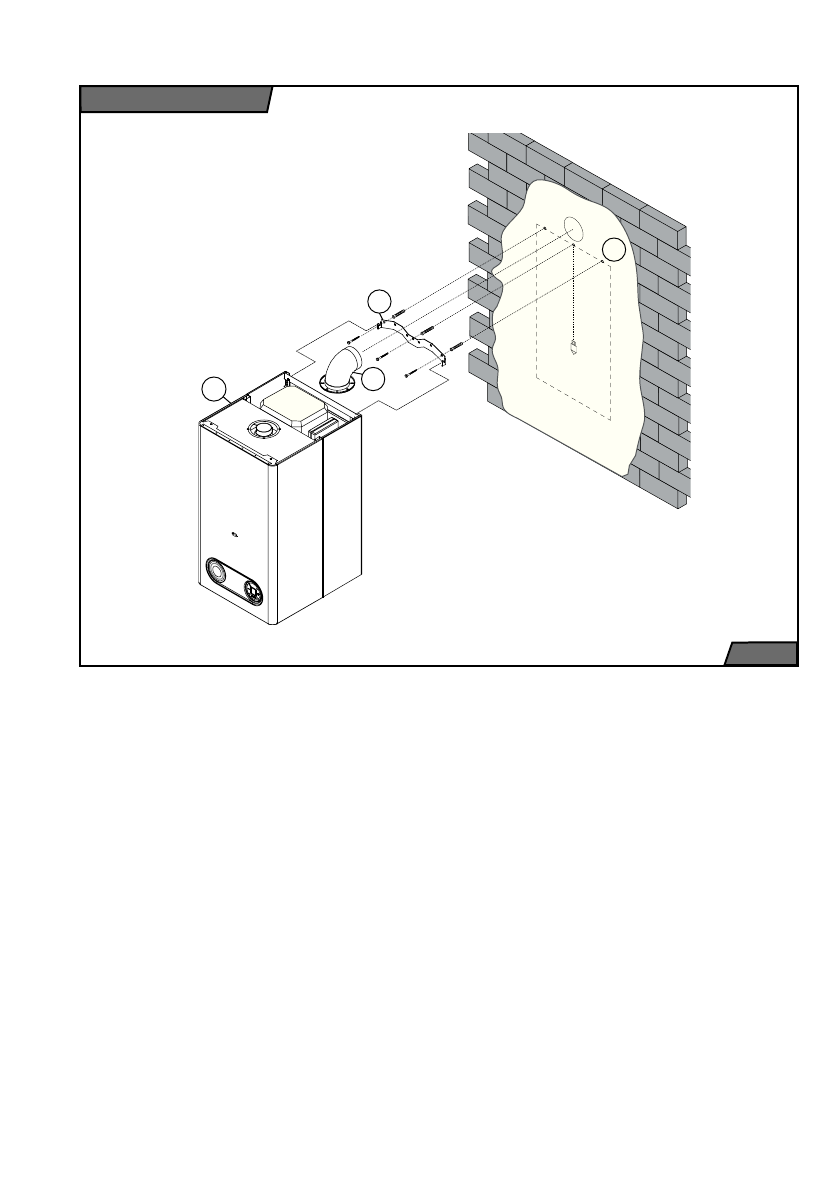

Навеска котла

рис

. 12

4

1

3

2
