Управление и сигнализация

Главный выключатель

Г

лавный выключатель (рис.1, поз.1)

предназначен для включения и выключения
котла. Он расположен в нижней половине
панели управления котлом.

Предупреждение:

 Ввод котла в действие и

его первый запуск должен быть осуществлен
сотрудником авторизованной сервисной
организации.

Панель управления

С помощью панели управления можно
следить за актуальными величинами и
устанавливать требуемые параметры.

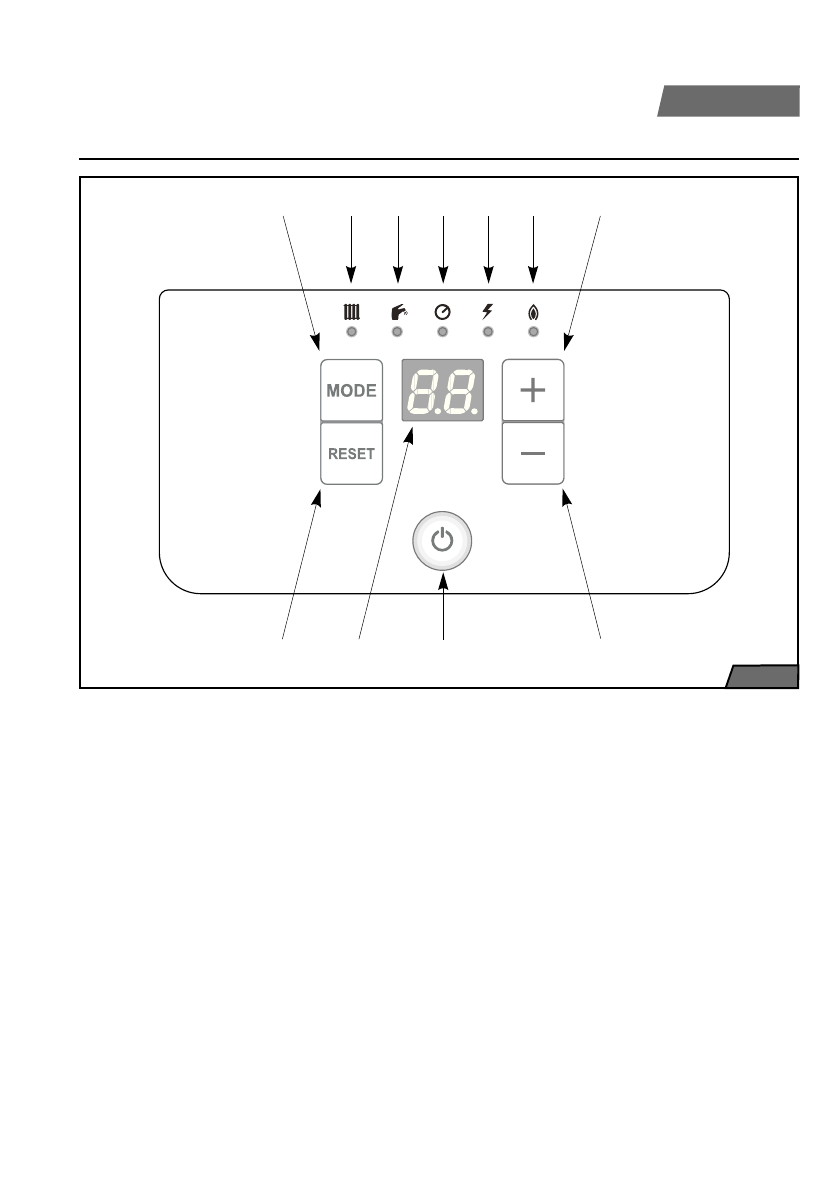

Описание элементов управления (рис. 1):

2.

 Диод ОВ – отображение или  установка

температуры отопительной воды.

3.

 Диод ГВС – отображение или установка

температуры горячего водоснабжения.

Рис

. 1

1

2

3

4

5

6

7

8

9

11

10

4.

 Диод давления ОВ – индикация

давления.

5.

 Индикация неисправностей котла.

6.

 Индикация пламени – котел включен в

работу.

7.

 Кнопка

MODE

 – переключение режимов

считывания или настройки параметров.

8.

 Кнопка (+) – увеличение значения

установленного параметра.

9.

 Кнопка RESET – разблокировка

неисправности.

10.

 Дисплей – индикация значений давления,

температуры, сервисных параметров,
сообщений об ошибках.

11.

 Кнопка (-) – уменьшение значения

установленного параметра.
