27

Em

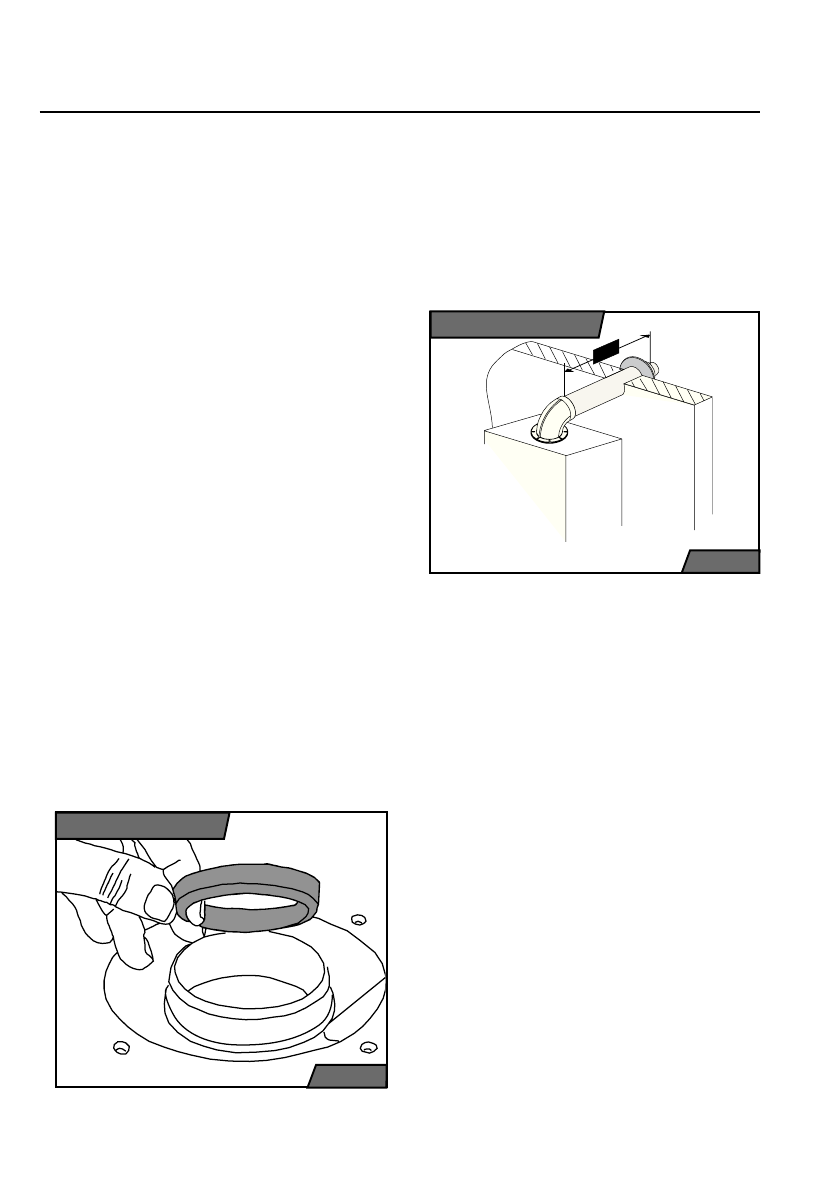

Рис. 16

Отвод продуктов сгорания и подача
воздуха для горения для котлов типа KTV
осуществляется только по предназначенным
для этих целей коаксиальным
трубопроводам. Горизонтальные участки
трубопровода прокладываются под
таким наклоном, чтобы образующийся
конденсат стекал по направлению к устью,
выходящему на улицу, или к элементам,
предназначенным для отвода конденсата.
При этом используется возможность
небольшого отклонения от основного
направления в месте соединения колена с
горизонтальным участком. Вертикальные
участки трубопровода всегда снабжаются
элементами для отвода конденсата.
Эти элементы, по возможности,
устанавливаются с непосредственной
близости к горловине для отвода продуктов
сгорания из котла. На неисправности,
вызванные попаданием конденсата
на те или иные элементы, гарантия не
распространяется.

Способы подачи воздуха и отвода
продуктов сгорания сгорания и
допустимые длины трубопроводов

Длины трубопровода (от места подключения
к котлу до места вывода) для отдельных
способов размещения трасс коаксиального
трубопровода могут быть следующие – см.
таблицу 1.

Примечание:

 За 1 Em принимается 1м

прямолинейного отрезка или 1 шт. 90°-ного
колена.

Предупреждение:

 В случае превышения

допустимых длин трубопровода,
приведенных в таблице 1, из устья
вентилятора необходимо удалить диффузор
продуктов сгорания (диафрагму) (рис. 16).
Для котлов данного типа были утверждены
следующие способы подачи воздуха и
отвода продуктов сгорания.

Способ C12

 –горизонтальные трассы и

их горизонтальные выводы в свободное
пространство. При использовании
разделенного трубопровода (80 мм)
для прокладки горизонтальных трасс
с горизонтальными выводами подвод
воздуха и вывод продуктов сгорания
из котла должны быть ориентированы
так, чтобы обе две трассы находились
внутри квадрата с длиной стороны 0,5 м.
Пример горизонтальной трассы спаренного
трубопровода – исполнение C12 (согласно

СТН ЕН 483) изображен на рисунке 16.

Способ C32

 –горизонтальные трассы и

их горизонтальные выводы на улицу. Для
установки раздельного трубопровода
используются точно такие же принципы, как
и при способе C12. Пример вертикальной

трассы спаренного трубопровода –
исполнение C32 (согласно СТН ЕН 483)

изображен на рисунке 17.

Способ C42

–подключение к соосным

общим дымоходам. Спаренный трубопровод
от отдельных газовых установок (отдельные

Рис. 15

Подача воздуха и отвод продуктов сгорания для котлов типа KTV

Диффузор

Способ C

12
