21
К
омплект поставки котла
Котлы PROTHERM Пантера 24 KTV, 24 KOV,
24 KTO и 24 KOO поставляются в собранном
виде, готовые к монтажу и включению в
работу.
В комплект поставки входит (рис. 9):
1. Котел
2. Винты - 3 шт.
3. Дюбель - 3 шт.
4. Прокладки
5. Присоединительные патрубки
котла - 5 шт.
6. Фильтр ГХВ
7. Ограничитель расхода с прокладкой
8. Рычаг управления перепускным
клапаном
9.
Винт - 1 шт.
10. Рычаг предохранительнoго клапана
11. Руководство по уходу
Рис. 10
64,5
129,5
116,5
246
65
51,5
65
G3/4
G3/4
G3/4
G1/2
G1/2
12. Гарантийный талон
13. Список сервисных организаций
14. Сервисная книжка
15. NTC датчик накопительного бака
16. Шаблон
Отдельная поставка
По желанию можно заказать дополнительное
оснащение:

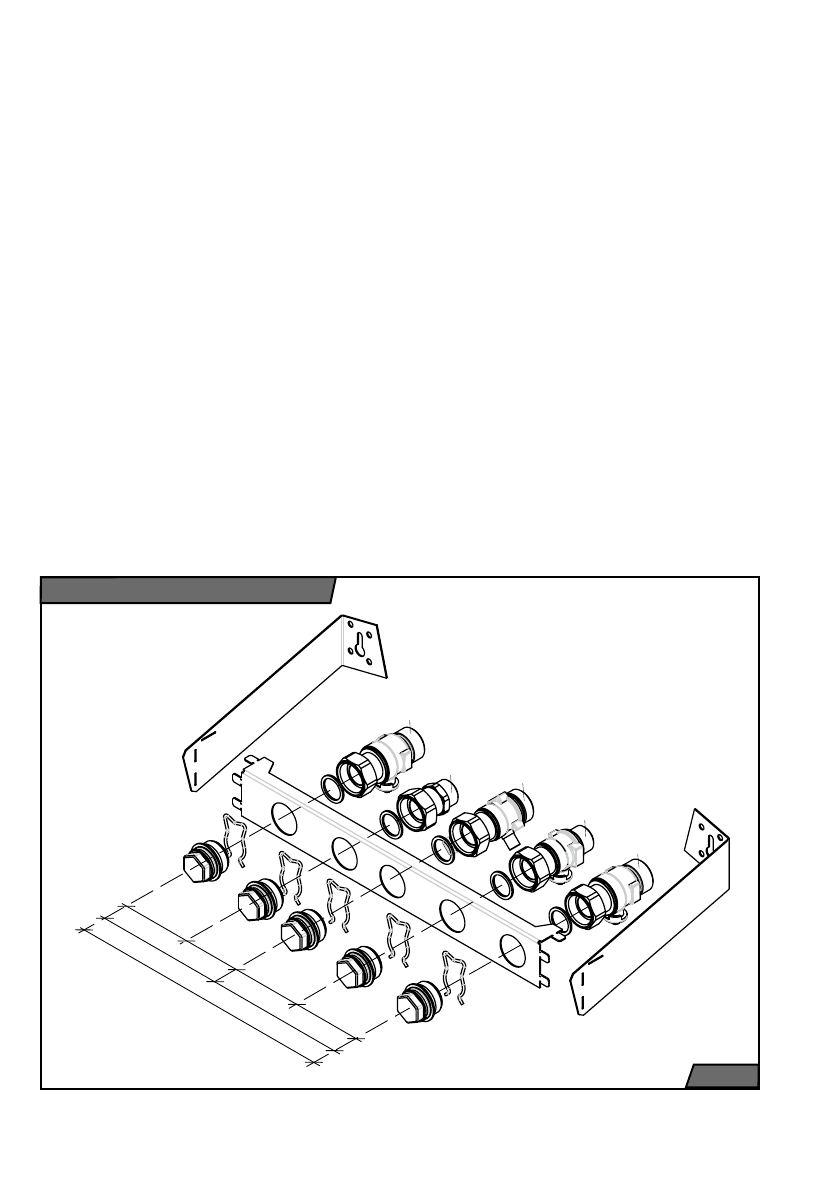

1. Присоединительная планка, № в каталоге
0020038446 (рис. 10)
2. Комнатный терморегулятор Thermoлink
S – двухпозиционное регулирование, № в
каталоге 0020035407
3. Комнатный терморегулятор Thermoлink B
– eBus регулирование, № в кат. 0020035406
или Thermoлink P - eBus регулирование, № в
кат. 0020035408
4. Наружный датчик для эквитермического
регулирования, № в каталоге 0020041356.
Присоединительная планка
