28

трассы) возможно вести и к совместным

дымоходам; транспортная способность
дымохода оценивается на основании
данных, предоставленных изготовителем
корпуса дымохода.
В случае вывода трасс перпендикулярно
в двух направлениях между выводами
необходимо обеспечить высотную

разницу хотя бы 0,45 м. Там, где
трассы присоединяются к дымоходу в
противоположных направлениях, оба два
выводы должны быть расположены один
над другим на расстоянии минимально 0,6
м. Выводы трасс в общий дымоход никогда
не оснащаются концевыми деталями  (как
при выводе на улицу)! Обе части трассы
(внешняя – воздуховод и внутренняя –
отвод продуктов сгорания) должны быть
безопасным способом выведены через
соответствующую продушину дымохода,
но так, чтобы с их стороны не возникали
препятствия  при прохождении воздуха или
продуктов сгорания. В данном случае длина
коаксиального трубопровода не может
превышать длину (колено 90° + ) 3 Em,
длина раздельного трубопровода не может
превысить (колено 90° +) 9 Em (сумма длин
воздушной и выхлопной частей).

Способ C52

 – коаксиальный трубопровод

разделенный и выводы на различных местах
(с различными параметрами, в основном,
давлением). Для отвода продуктов сгорания
и подачи воздуха можно использовать
и раздельный трубопровод (см. рис. 19).
Трассы раздельного трубопровода не
могут быть выведены на противоположных
сторонах здания.

Способ C62

 – подсоединение к отдельно

утвержденному и самостоятельно
продаваемому трубопроводу.

Способ C82

– использование трубопровода

в тех случаях, когда воздушная его часть
выведена на улицу, а отвод продуктов
сгорания – в общий дымоход. Воздух можно
подавать из окружающего пространства
или из помещения, достаточно снабжаемого
воздухом, а продукты сгорания отводить
в общий дымоход (или в общий дымоход).
Сюда относится и особый случай, описанный
во втором разделе главы «Особые случаи»
– см. следующий текст.

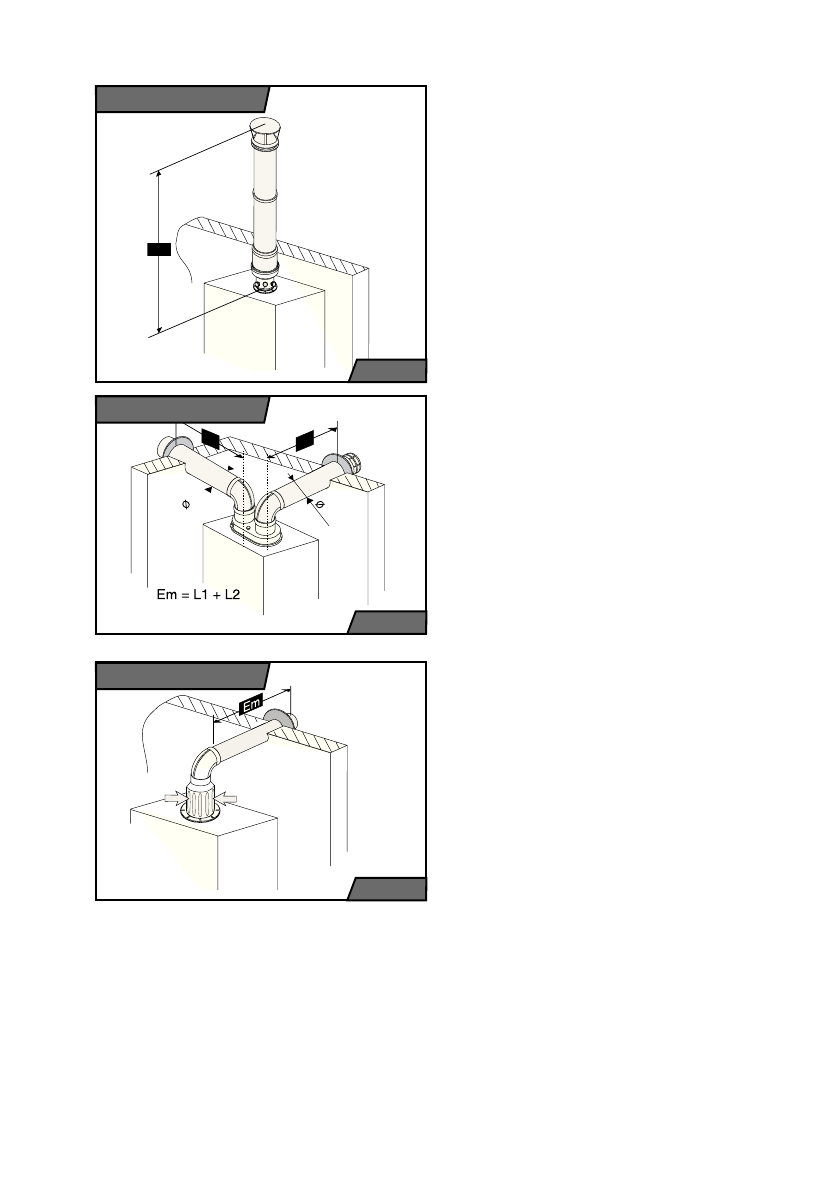

8

0

8

0

L2

L1

Em

Рис. 17

Рис. 18

Способ

 C

32

Способ

 C

52

Рис

. 19

Способ B

22
