25

Подключение котла к разводам ОВ,
ГВС и газа

Присоединительные патрубки котла не
могут подвергаться нагрузке со стороны
трубчатой системы отопления, системы ГВС
или подачи газа. Данное обстоятельство
требует точного соблюдения размеров всех
соединительных трубок как по высоте,
так и по отношению к стене и взаимному
расстоянию между отдельными вводами и
выводами. Подключение котла к системе
отопления рекомендуется выполнить так,
чтобы при ремонте котла можно было бы
сливать отопительную воду только из него.
При реконструкции, неблагоприятном
строительном расположении и т.д. возможно
подключение по отоплению и ГВС с помощью
гибких шлангов,  предназначенных только
для этого.
При этом гибкие шланги должны быть
максимально короткими, защищенными
от механических и химических нагрузок,
случайных повреждений и позволяющих
их легкую замену по окончанию срока
службы.

Рабочее давление в системе
отопления

Система отопления должна быть заполнена
водой до достижения гидравлического
давления в ней (измеряемого в котле) хотя
бы 1 бар (соответствует гидростатическому
уровню воды 10 м). Давление рекомендуется
поддерживать в пределах от 1,2 до 2 баров.
Расширительный бак котла рассчитан на
максимальный объем отопительной воды в
системе - 110 л (при температуре 75 °C).

Расширительный бак

Перед заполнением системы отопления
проверьте давление в расширительном баке.
Начальное давление в расширительном
баке должно быть на 0,2 бар больше
предполагаемого давления воды в системе
отопления.
Если система отопления уже заполнена,
необходимо закрыть вентили отопительной
воды под котлом и с помощью сливного
вентиля осовободить котёл от давления.

Затем можно провести контроль давления в
расширительном баке и при  необходимости
повысить его. Вентиль для дополнения
воды в расширительный бак расположен
справа (рис. 12).

Предупреждение:

 Убедитесь,

соответствует ли объем расширительного
бака объему воды в системе отопления (см.
проектную документацию по установке).

Предохранительный клапан

Внизу котла, справа, в гидрогруппе,
расположен предохранительный клапан

(рис. 13). Из горловины предохранительного
клапана (в случае превышения
максимального давления в системе) может
вытекать вода или образовываться пар.
Поэтому на вывод предохранительного
клапана рекомендуется устанавливать

шланг, соединенный с канализацией.

Предупреждение:

 Во время работы котла

запрещается производить какие-либо
действия с предохранительным клапаном.
Кроме того, запрещается использовать
предохранительный клапан для слива воды
из котла или отопительной системы. На
клапан, засоренный нечистотами из системы
отопления, гарантия не распространяется.

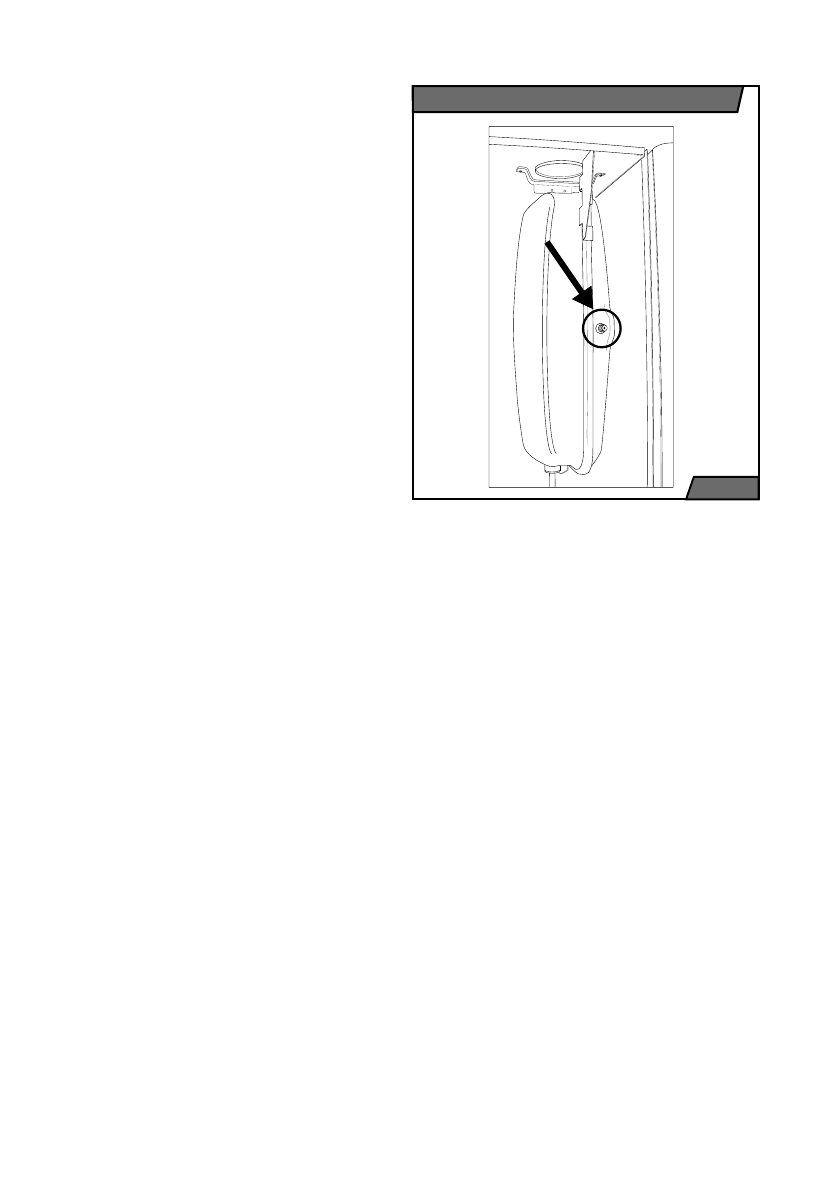

Повышение давления в баке

Рис. 12
