33

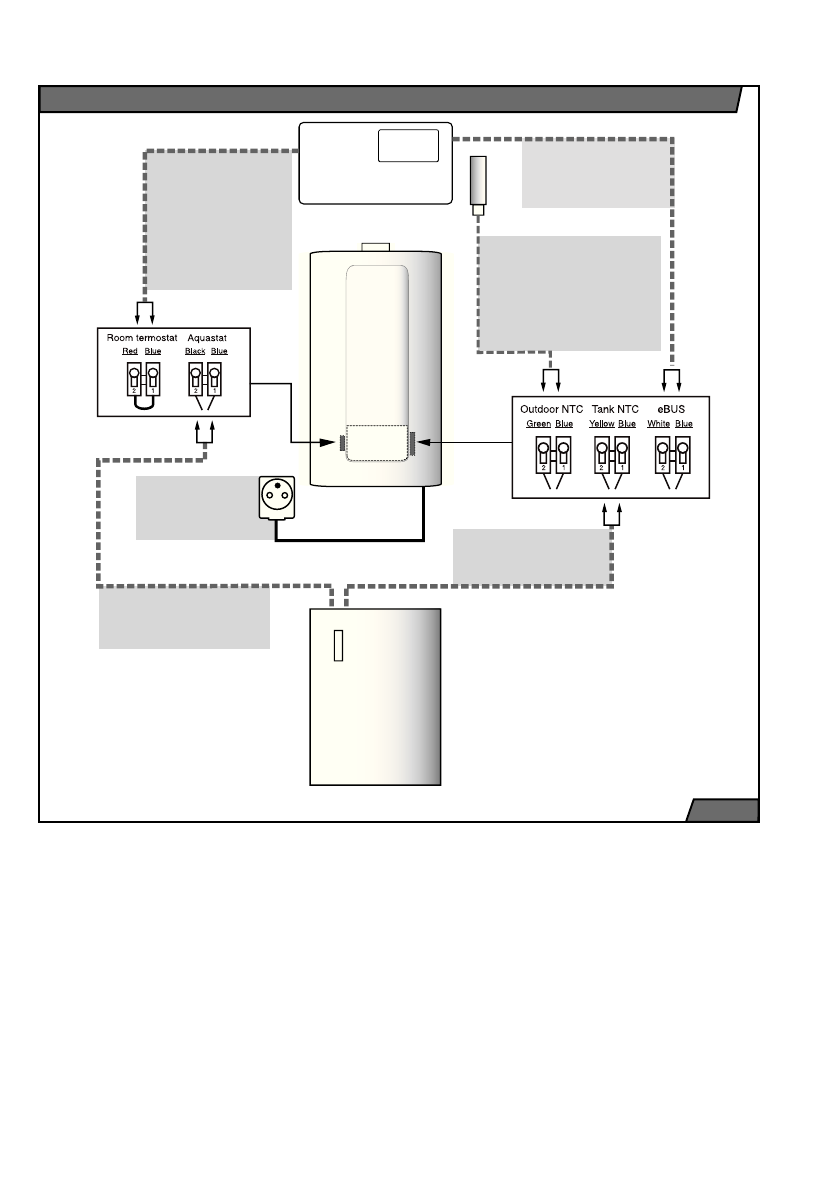

Рис. 24
Схема подключения внешних элементов для котлов типа
24 KTO / 24 KOO
KOTEL
а
Вариант с подключенным
внешним комнатным
термостатом с релейным
переключением.
Клеммная плата еще с
завода оснащена
перемычкой, которую при
подключении термостата
необходимо отстранить
а
а
Сетевой кабель с
вилкой. Главный
привод 230 В/50 Гц
Вариант подключения
внешнего комнатного
eBUS регулятора
Клеммы для подключения
наружного датчика температуры.
Эквитермическое регулирование
возможно только в случае
подключения терморегулятора,
компатибильного с eBUS
коммуникацией
Вариант подключения NTC
датчика накопительного
бака ( только для котлов
типа KXO).
Вариант подключения
биметаллического термостата
накопительного бака (только
для котлов типа KXO).
