8
Prime-MA24 v 1.02

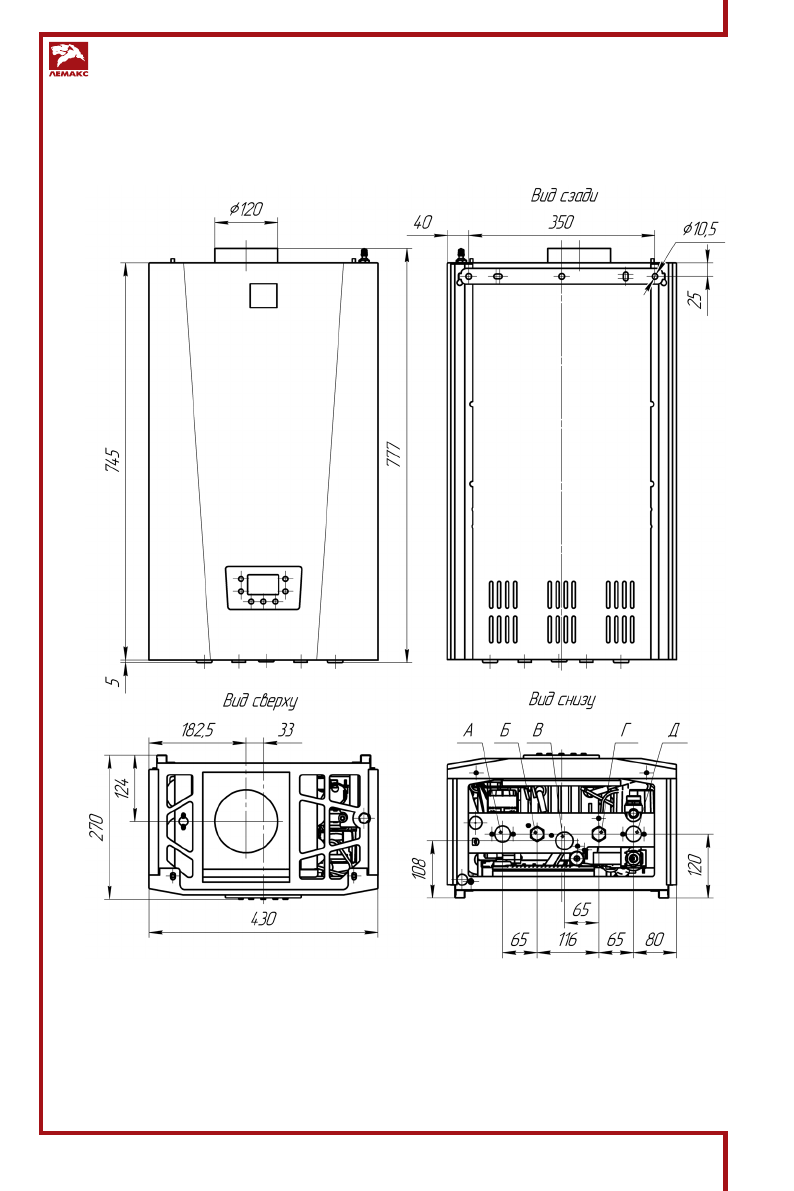

Рис. 2. Габаритные и присоединительные размеры
котлов Prime-MA 24
3.3. Габаритные и присоединительные размеры
А
– выход контура отопления – G 3/4;
Б
– выход ГВС – G 1/2;
В
– вход газа – G 3/4;
Г
– вход ГВС – G 1/2;
Д
– вход контура отопления – G 3/4.
Содержание
- 3 СОДЕРЖАНИЕ
- 4 ОБЩИЕ ПОЛОЖЕНИЯ
- 6 ТЕХНИЧЕСКОЕ ОПИСАНИЕ
- 9 Крепление котла на несущей поверхности; ветствии с проектом газификации; УВЕДОМЛЕНИЕ
- 10 После монтажа проверьте герметичность соединений.
- 12 скачков напряжения в сети. Заземление обязательно.
- 14 ПОДГОТОВКА К ПЕРВОМУ ПУСКУ; ВА ЖНАЯ ИНФОРМАЦИЯ; ПУСК КОТЛА; Для правильного зажигания горелки нужно:
- 15 Описание экранных символов:
- 16 OFF; Регулирование температуры в помещении
- 17 НАСТРОЙКА ПАРАМЕТРОВ КОТЛА
- 20 ПОДКЛЮЧЕНИЕ ДОПОЛНИТЕЛЬНЫХ УСТРОЙСТВ; следовать порядку, указанному на рисунке 7.; Подсоединение комнатного термостата; муфту 5 в корпусе и подключите его к клеммам 1 и 2 (рисунок 8); Подсоединение датчика наружной температуры
- 21 Рис. 8. Подключение дополнительных устройств
- 22 ную муфту 5 в корпусе и подключите его к клеммам 1 и 2 (рисунок 9); ЭЛЕКТРООБОРУДОВАНИЕ
- 23 СООБЩЕНИЯ ОБ ОШИБКАХ
- 25 НАСТРОЙКА АВТОМАТИКИ БЕЗОПАСНОСТИ
- 27 эксплуатационные характеристики.
- 28 ре перед подключением к электрической сети.; СВЕДЕНИЯ ОБ УТИЛИЗАЦИИ
- 29 КОНТРОЛЬНЫЙ ТАЛОН НА УСТАНОВКУ КОТЛА; Кем произведены (на месте
- 30 ОТМЕТКИ О ПРОВЕДЕНИИ ЕЖЕГОДНОГО ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
- 36 ОСОБЫЕ ОТМЕТКИ
