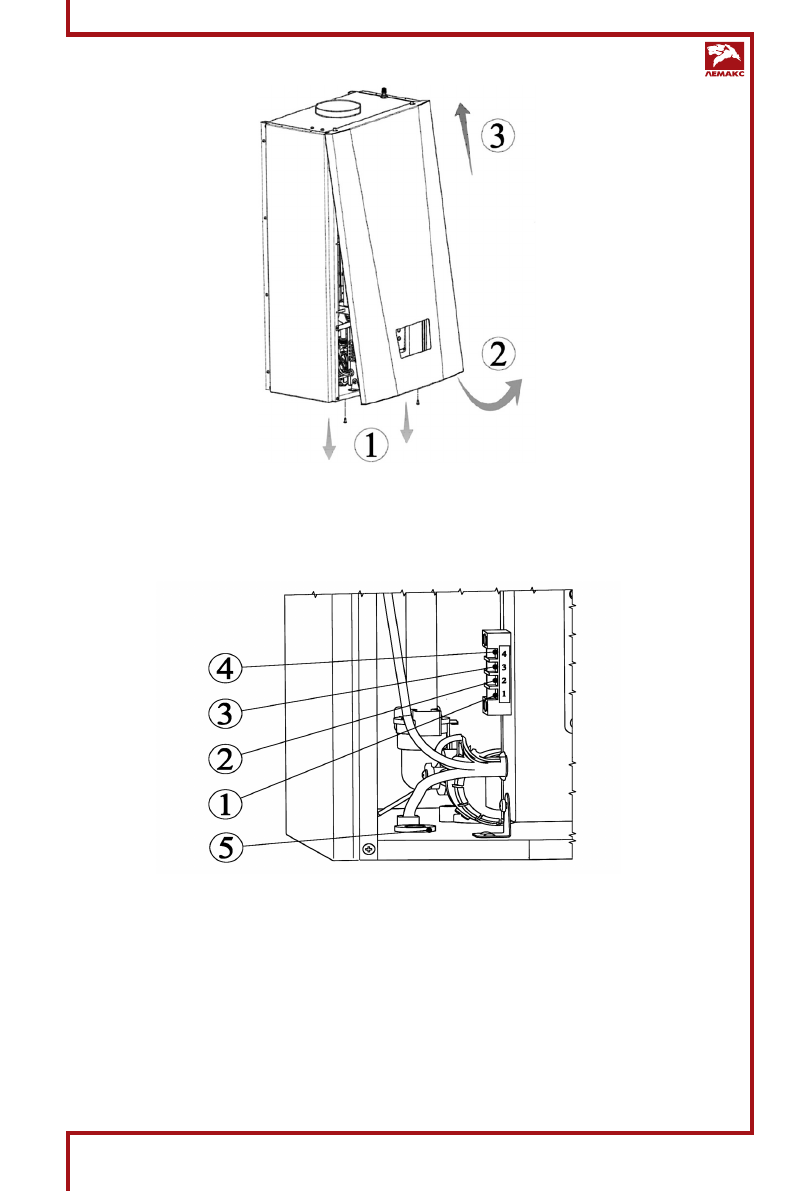

Рис. 7. Снятие лицевой крышки

Рис. 8. Подключение дополнительных устройств

1 –  откру тить два винта в нижней части котла,

которые фиксируют лицевую крышк у;

2 –  слегка потяну ть нижнюю часть лицевой крышки

на себя;

3 –  приподнять её, при этом придерживая за

верхний край.

–  подключение  к  датчику  наружной  температуры  производить  согласно  ин-

струкции к датчику.

Рекомендуется использовать кабель 2х0,75 диаметром до 8 мм с максималь-
ной длиной до 30м.

8.3.  Подсоединение ОТ устройства

–  удалить перемычку меж ду клеммами 1 и 2 (рисунок 8);
–  продеть двухпроводной кабель, идущий от выносной панели, через проход-
