25
Код
Описание
Причина
Устранение
Механизм
сброса
Е77
Низкое
напряжение
питания
котла
Напряжение питания котла ниже
170В
Обратиться в обслуживающую организацию
авто
Плохой контакт в штепсельной
вилке/розетке/питающей
электрической сети
Вызвать специалиста для восстановления
электрической проводки помещения
Кратковременные падения
напряжения вследствие больших
параллельных нагрузок
Отключить прибор создающий избыточную нагрузку
на электрическую сеть
Е78
Неверный
датчик
температуры
КО
Применен датчик с не верными
характеристиками
Заменить на оригинальный датчик
авто
11. НАСТРОЙКА АВТОМАТИКИ БЕЗОПАСНОСТИ
Котел должен быть подключен к соответствующей по мощности системе ото-
пления/утилизации тепла.
Котел должен быть оснащен соответствующей системой дымоотведения.
– Подключить котел к контуру утилизации тепла, соответствующий мощности
испытуемого котла.
– Подключить дымоотводящий патрубок к газоотводящему тракту котла.
– Подключить котел к питающей газовой сети.
– Подключить котел к питающей электрической сети.
– Подключить манометр к точке измерения (штуцер) (2) на автоматике безопасности
для контроля давления питающей сети (Давление входящее). Значение входящего
давления при номинальном расходе на горелке должно соответствовать 1300 Па.
– Подключите манометр в точку измерения (штуцер) (1) на автоматике безо-
пасности;
Если установлен защитный колпачок на модуляторе – снимите его. По оконча-
нии настройки установите его обратно.
ВА ЖНО!
Стабильная работа котла обеспечивается в диапазоне входящих давлений
газа от 600 Па до 2500 Па, однако, при этом значения минимальной и макси-
мальной мощности могут отличаться от номинальной.

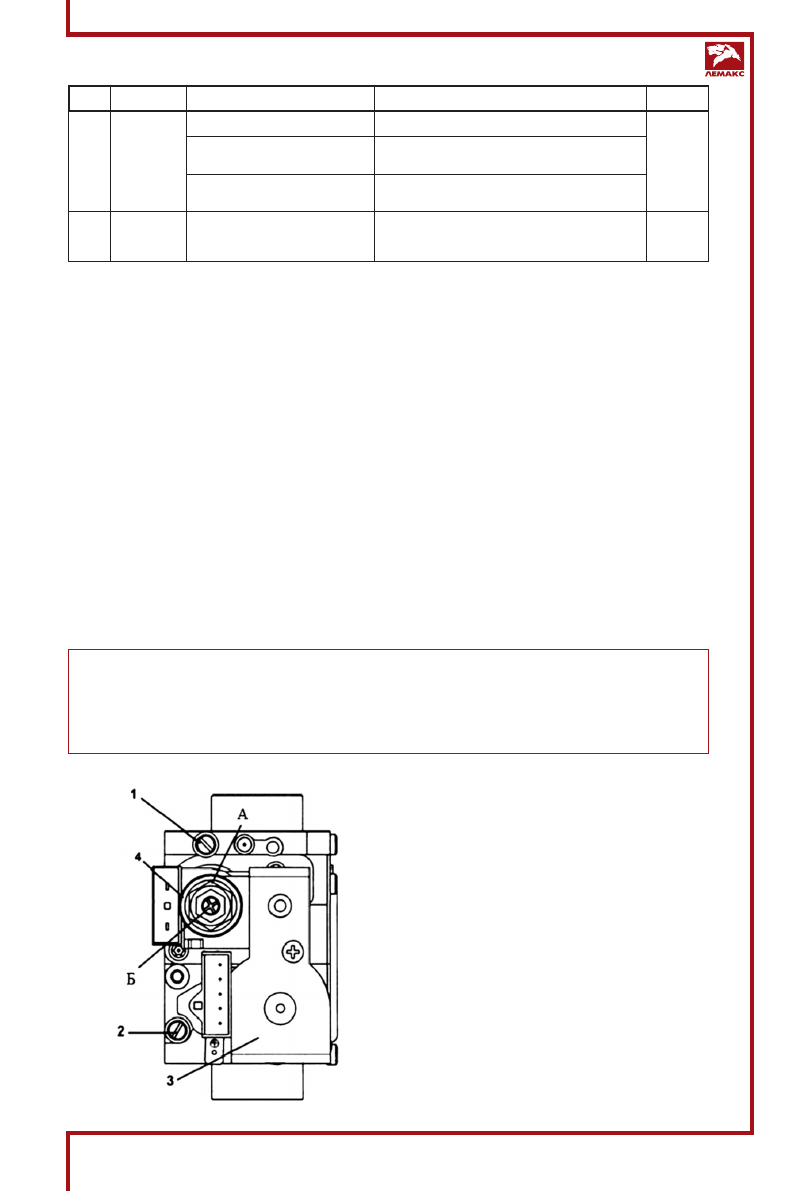

Рис. 11. Автоматика безопасности
Sit 845 Sigma
1. Штуцер автоматики безопасности для
измерения давления на горелке;
2. Штуцер автоматики безопасности для
измерения входного давления;
3. Электрический клапан;
4. Модулятор с устройством регулирования
максимального и минимального
давления.
