22
Prime-MA24 v 1.02
ную муфту 5 в корпусе и подключите его к клеммам 1 и 2 (рисунок 9);
– подключение к выносной панели производить согласно инструкции к вынос-
ной панели.
Рекомендуется использовать кабель 2х0,75 диаметром до 8 мм с максималь-
ной длиной до 25 м.
9.
ЭЛЕКТРООБОРУДОВАНИЕ

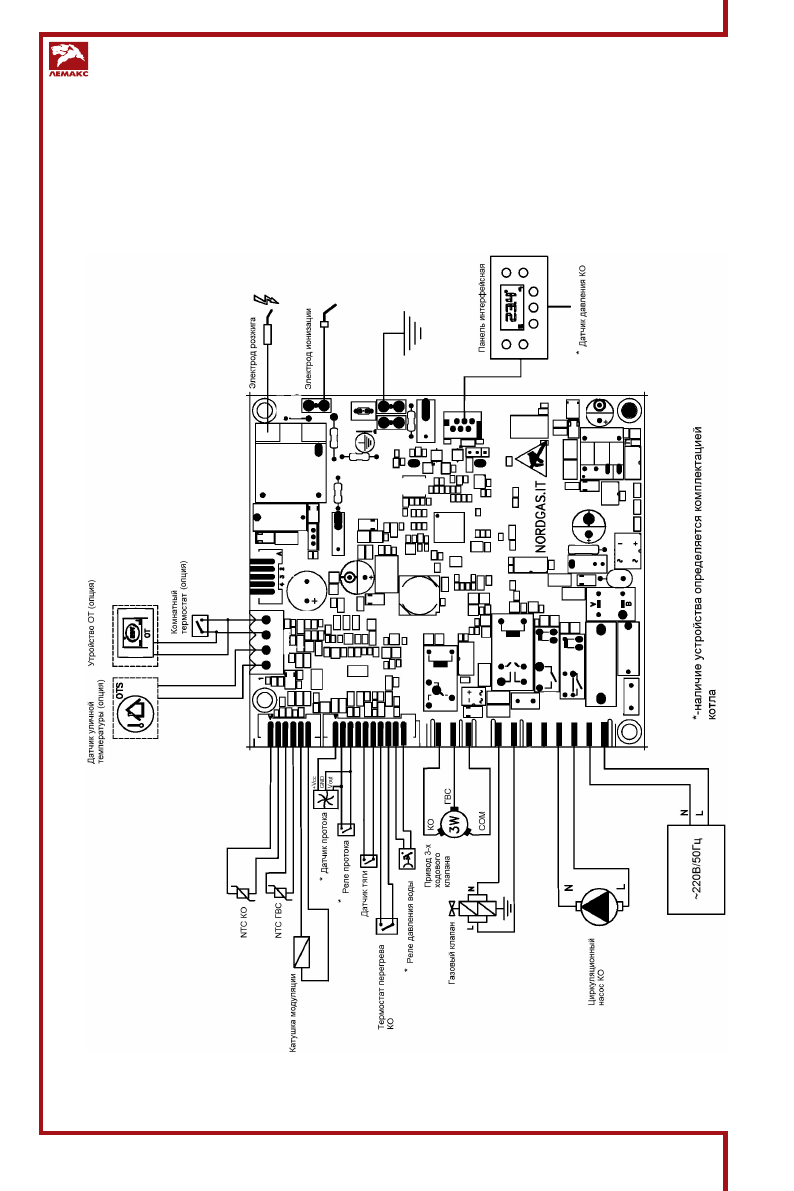

Рис. 9. Схема электрических подключений
