Prime-MA24 v 1.02
3. ТЕХНИЧЕСКОЕ ОПИСАНИЕ
3.1. Конструкция котла

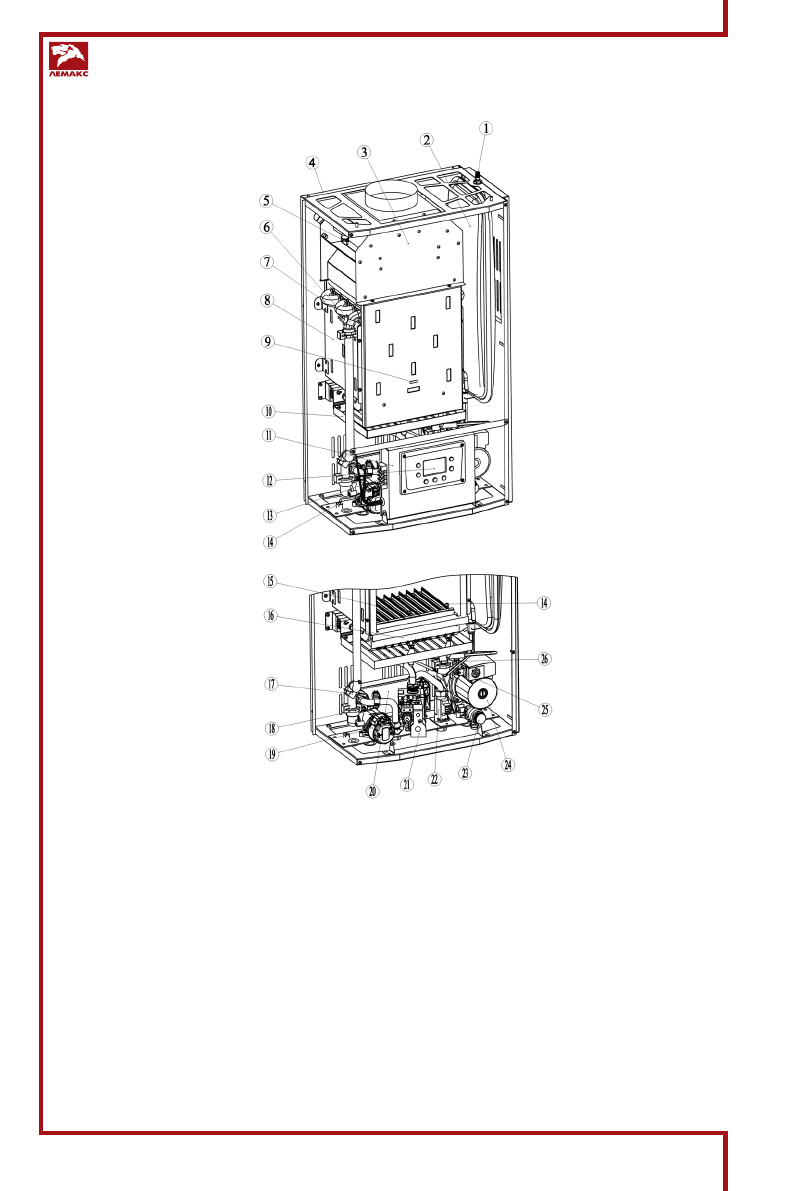

Рис.1. Конструкция котла
1 – штуцер к лапана давления возду ха в
расширительном баке;
2 – бак расширительный;
3 – корпус камеры думоудаления;
4 – кронштейн монтажный;
5 – датчик тяги;
6 – термостат перегрева воды в КО;
7 – основной медный теплообменник;
8 – корпус камеры сгорания;
9 – окно визуального контроля пламени;
10 – под дон;
11 – блок управления в корпусе;
12 – дисплей панели управления;
13 – колодка к леммная д ля подк лючения комнатного
термостата, ОТ устройства, датчика уличной
температуры;
14 – электрический кабель;
15 – электрод розжига;
16 – газовая горелка;
17 – NTC датчик температуры подачи теплоносителя
в КО;
18 – NTC датчик температуры подачи ГВС;
19 – привод трех ходового к лапана;
20 – вторичный нержавеющий теплообменник;
21 – автоматика безопасности;
22 – реле протока ГВС;
23 – к лапан аварийного сброса теплоносителя;
24 – цирк уляционный насос;
25 – датчик давления теплоносителя в КО;
26 – автоматический возду хоотводящий к лапан;
27 – электрод контроля наличия пламени.
