20

Prime-MA24 v 1.02

Таблица 5.

Модель котла

МА24

Количество сопел

11 сопел

Порядок  настройки  автоматики  безопасности,  предварительные  давления
газа и значения электронных параметров указаны в разделе 11.

После замены сопел выполнить изменение параметра P00 в меню «sel2/PPAR»
на значение 1- LPG (раздел 7).

8.  ПОДКЛЮЧЕНИЕ ДОПОЛНИТЕЛЬНЫХ УСТРОЙСТВ

ВНИМАНИЕ!

Подключение дополнительных устройств должен выполнять только квалифи-
цированный  специалист  на  отключенном  от  питающей  электрической  сети
оборудовании.

Для  доступа  к  клеммной  колодке  дополнительных  подключений  необходимо

следовать порядку, указанному на рисунке 7.

Снятую крышку отложите в сторону, в место, обеспечивающее её достаточную

сохранность на период подключения дополнительных устройств.

8.1.  Подсоединение комнатного термостата

–  удалить  перемычку  меж ду  клеммами  1  и  2  на  колодке  блока  управления

(рисунок 8);

–  продеть  двухпроводной  кабель,  идущий  от  термостата,  через  проходную

муфту 5 в корпусе и подключите его к клеммам 1 и 2 (рисунок 8);

–  подключение к комнатному термостату производить согласно инструкции к

комнатному термостату.

Рекомендуется использовать кабель 2х0,75 диаметром до 8 мм с максималь-
ной длиной до 30 м.

8.2.  Подсоединение датчика наружной температуры

–  продеть двухпроводной кабель, идущий от датчика, через проходную муфту

5 в корпусе и подсоедините его к клеммам 3 и 4 (рисунок 8);

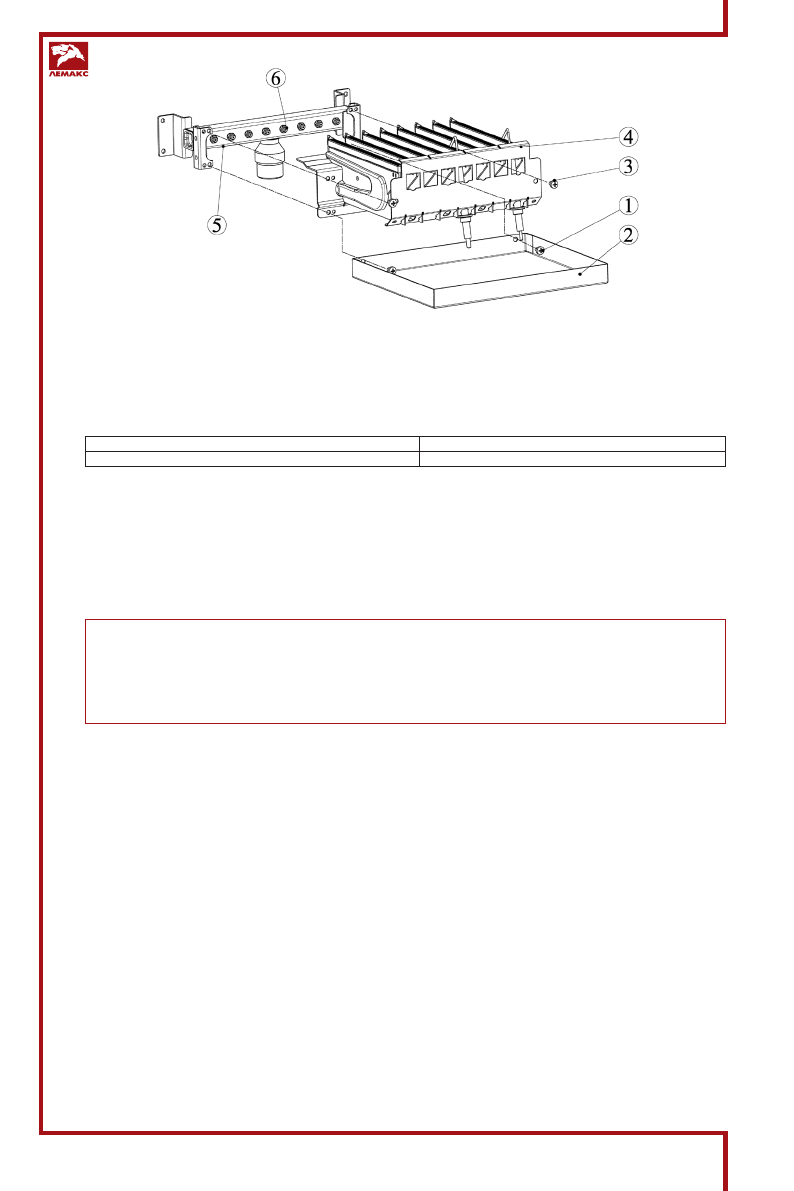

Рис. 6. Замена сопел

1 –  винт крепления щитка;
2 –  щиток;
3 –  винт крепления блока секций горелки;

4 –  блок секций горелки;
5 –  коллектор газовый;
6 –  сопло.
