Prime-C v1.05

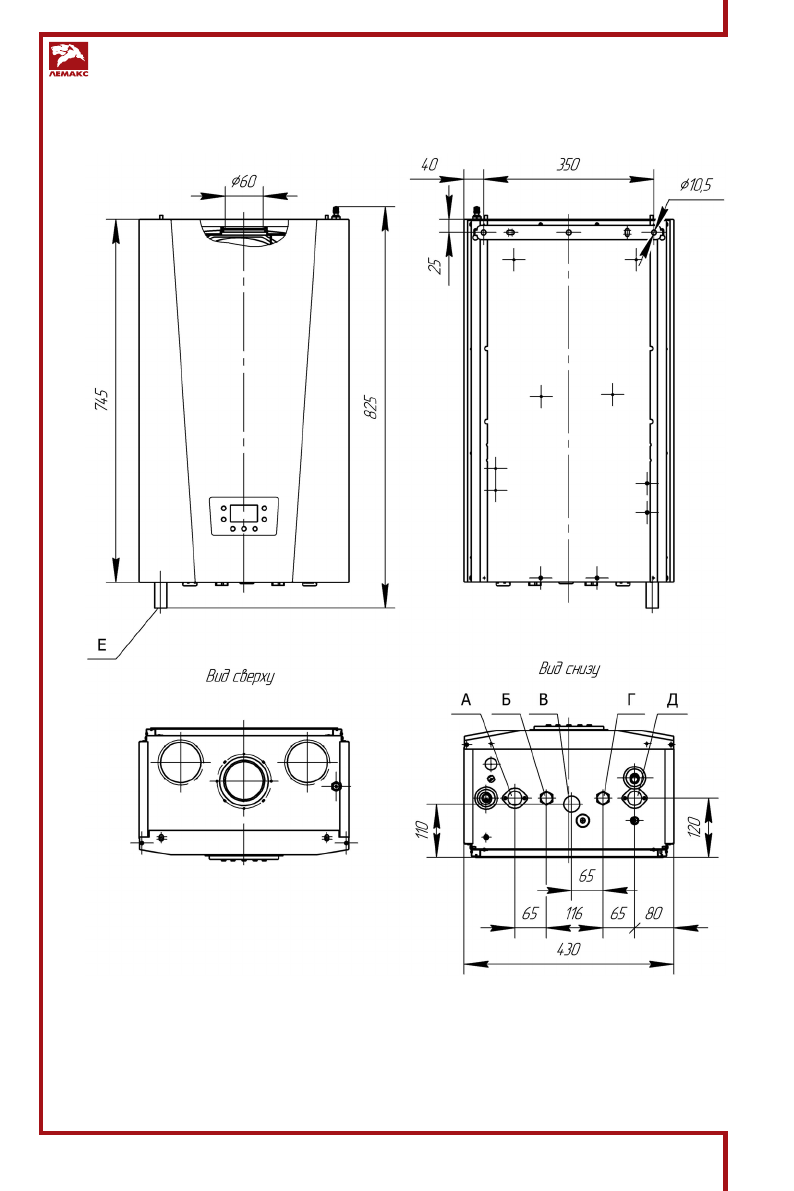

Рис. 2. Габаритные и присоединительные размеры
3.3. Габаритные и присоединительные размеры
А
– выход контура отопления – G 3/4;
Б
– выход ГВС – G 1/2;
В
– вход газа – G 3/4;
Г
– вход ГВС – G 1/2;
Д
– вход контура отопления – G 3/4.
Е
– дренаж конденсата –
∅
25мм под манжету,
∅
22мм под штуцер.
