24
Prime-C v1.05
8.3. Подсоединение «OPENTHERM» устройства
– удалить перемычку меж ду клеммами 1 и 2 (рисунок 11);
– продеть двухпроводной кабель, идущий от выносной панели, через проход-
ную муфту 5 в корпусе и подключите его к клеммам 1 и 2 (рисунок 12);
– подключение к выносной панели производить согласно инструкции к вынос-
ной панели.
Рекомендуется использовать кабель 2х0,75 диаметром до 8 мм с максималь-
ной длиной до 25 м.
9.
ЭЛЕКТРООБОРУДОВАНИЕ
ОПАСНО!
Перед началом работ по обслуживанию и/или ремонту отключите оборудова-
ние от источника электрического питания, иначе возможно поражение элек-
трическим током.

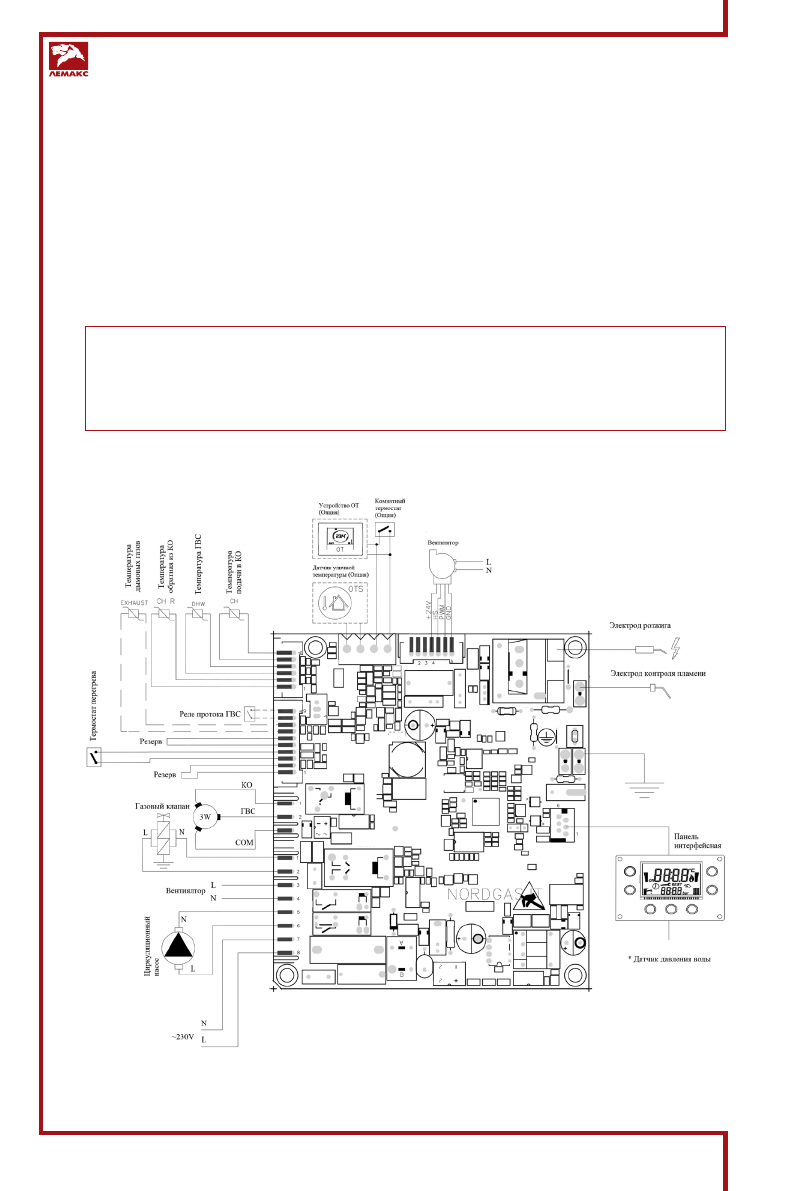

Рис. 12. Схема электрических подключений
