Prime-C v1.05
3. ТЕХНИЧЕСКОЕ ОПИСАНИЕ
3.1. Конструкция котла

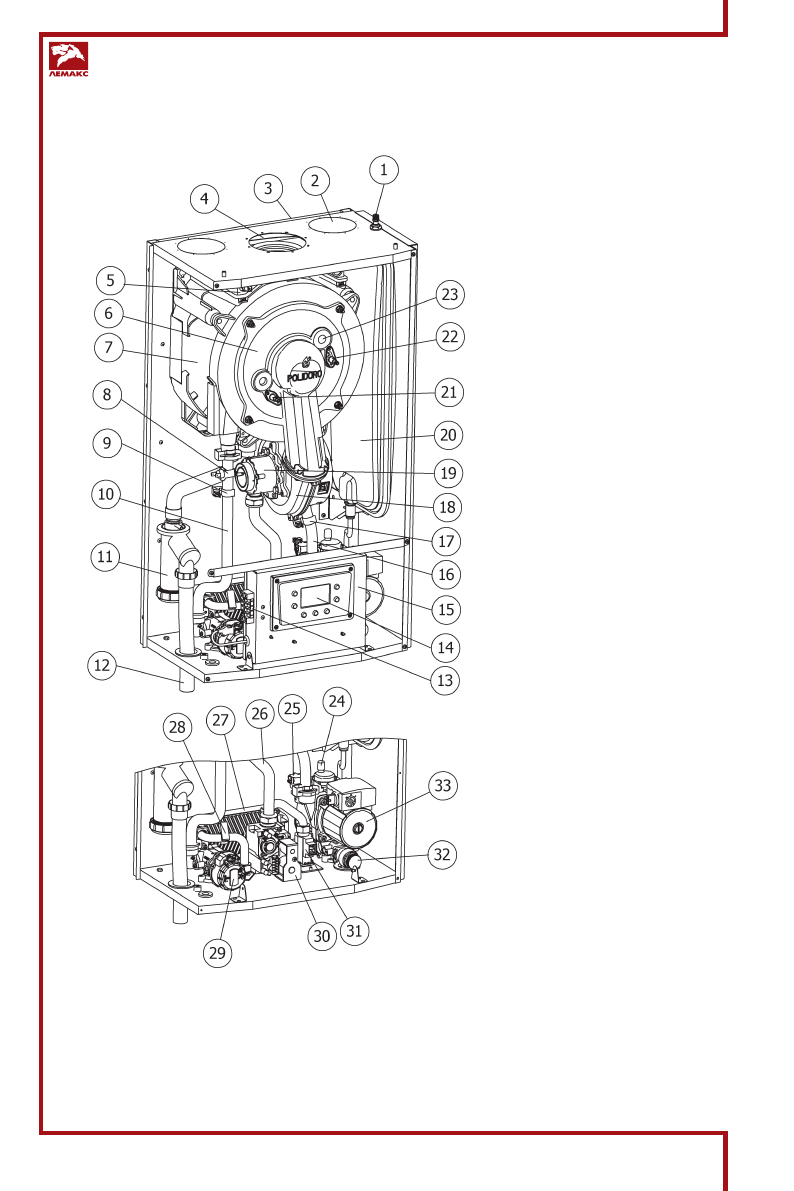

Рис.1. Конструкция котла
1 – штуцер к лапана давления
возду ха в расширительном баке;
2 – место подсоединения
приточного канала системы
раздельного дымоудаления
80мм;
3 – кронштейн монтажный;
4 - место подсоединения
отводящего канала системы
дымоудаления;
5 – датчик температуры дымовых
газов;
6 – дверца камеры сгорания;
7 – теплообменник основной
нержавеющий;
8 – реле перегрева;
9 – датчик температуры подающей
линии контура отопления;
10 – подающая линия контура
отопления;
11 – гидрозатвор;
12 – дренаж конденсата;
13 – колодка к леммная д ля
подк лючения комнатного
термостата, ОТ устройства,
датчика уличной температуры;
14 – дисплей и органы управления;
15 – блок управления в корпусе;
16 – обратная линия контура
отопления;
17 – датчик температуры обратной
линии контура отопления;
18 – вентилятор;
19 – смеситель газ/возду х;
20 – бак расширительный;
21 – электрод контроля наличия
пламени;
22 – электрод розжига;
23 – гляделка;
24 – автоматический
возду хоотводящий к лапан;
25 – датчик давления теплоносителя
в контуре отопления;
26 – труба газовая;
27 – вторичный теплообменник;
28 – датчик контура горячего
водоснабжения;
29 – привод 3-х ходового к лапана;
30 – автоматика безопасности;
31 – реле протока контура горячего
водоснабжения;
32 – к лапан аварийного сброса
теплоносителя;
33 – цирк уляционный насос.
