23

8.2.  Подсоединение датчика наружной температуры

–  продеть двухпроводной кабель, идущий от датчика, через проходную муфту

5 в корпусе и подсоедините его к клеммам 3 и 4 (рисунок 11);

–  подключение  к  датчику  наружной  температуры  производить  согласно  ин-

струкции к датчику.

Рекомендуется использовать кабель 2х0,75 диаметром до 8 мм с максималь-
ной длиной до 30м.

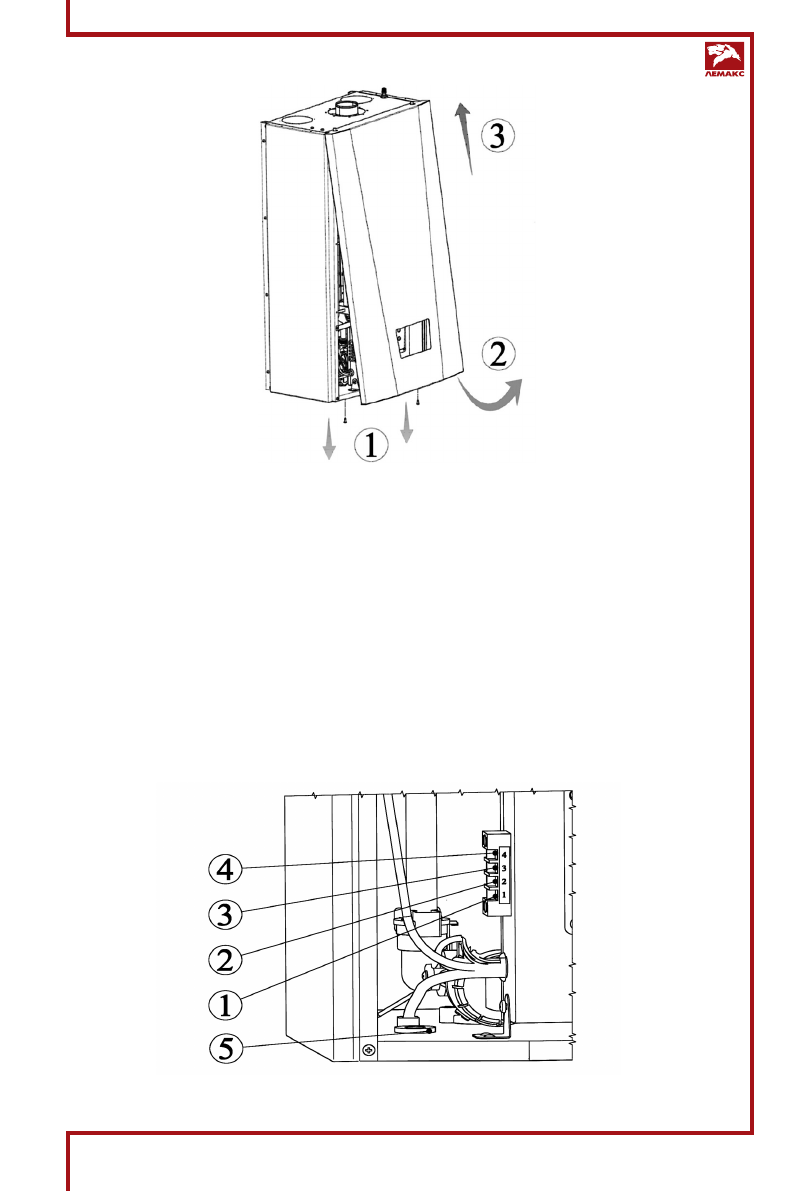

Рис. 10. Снятие лицевой крышки

1 –  откру тить два винта в нижней части котла,

которые фиксируют лицевую крышк у;

2 –  слегка потяну ть нижнюю часть лицевой крышки

на себя;

3 –  приподнять её, при этом придерживая за

верхний край.

Рис. 11. Подключение дополнительных устройств
