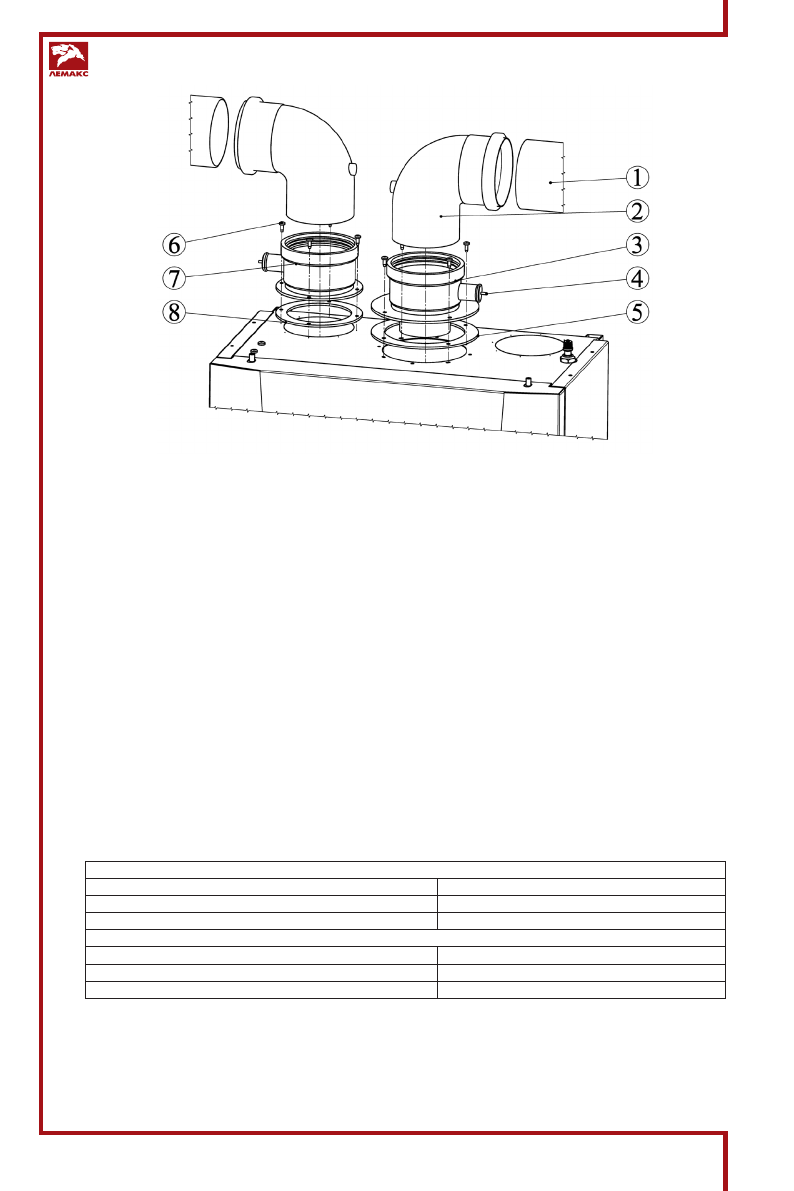

Рис. 7. Пример схемы подключения раздельного дымохода к котлу

1 –  дымоход 80мм;
2 –  отвод дымохода 80мм;
3 –  адаптер д ля канала отвода продуктов сгорания;
4 –  заглушка штуцера отбора проб;

5 –  уплотнительная прок ладка;
6 –  крепежные винты;
7 –  адаптер канала подачи возду ха д ля горения;
8 –  уплотнительная прок ладка.

Котел предназначен для работы с коаксиальным 60мм/100мм или раздельным
дымоходами 80мм для обеспечения раздельного подвода воздуха для горения
и отвода продуктов сгорания. Эта конструкция позволяет не использовать воз-
дух из помещения. На рисунках 6 и 7 изображен монтаж типового комплекта
коаксиального дымохода и монтаж типового комплекта раздельного дымохода
с адаптерами, соответственно.

В  таблице  2  указано  снижение  общей  длины  дымохода  при  применении  раз-
личных отводов. Первый присоединительный отвод с фланцем не учитывается
в расчете максимальной длины дымохода.

Таблица 2.

Для коаксиального дымохода

Тип отвода (колена)

Уменьшение длины дымохода, м

Отвод 90°

1

Отвод 45°

0,5

Для раздельного дымохода

Тип отвода (колена)

Уменьшение длины дымохода, м

Отвод 90°

0,9

Отвод 45°

0,5

Ваш котел является высокоэффективным устройством, и поэтому, в том числе,
возможно  образование  в  дымоотводящей  трубе  конденсата.  Применяйте  ды-
моходы, предназначенные для работы с конденсационными котлами.
