22

Prime-C v1.05

Отсоединить  газовый  патрубок  6  (зафиксирован  накидной  гайкой  5  (G3/4”))  и
снять  три  винта  7  крепления  фланца  смесительного  узла  3  к  вентилятору  1.
Сборку  производить  в  обратном  порядке,  убедиться  в  том,  что  установлены
прокладка  4  и  уплотнитель  2.  Проконтролировать  все  соединения  на  отсут-
ствие утечек. Произвести настройку работы котла согласно инструкции в раз-
деле 11.

8.  ПОДКЛЮЧЕНИЕ ДОПОЛНИТЕЛЬНЫХ УСТРОЙСТВ

ВНИМАНИЕ!

Подключение дополнительных устройств должен выполнять только квалифи-
цированный  специалист  на  отключенном  от  питающей  электрической  сети
оборудовании.

Для  доступа  к  клеммной  колодке  дополнительных  подключений  необходимо

следовать порядку, указанному на рисунке 10.

Снятую крышку отложите в сторону, в место, обеспечивающее её достаточную

сохранность на период подключения дополнительных устройств.

8.1.  Подсоединение комнатного термостата

–  удалить  перемычку  меж ду  клеммами  1  и  2  на  колодке  блока  управления

(рисунок 11);

–  продеть  двухпроводной  кабель,  идущий  от  термостата,  через  проходную

муфту 5 в корпусе и подключите его к клеммам 1 и 2 (рисунок 11);

–  подключение к комнатному термостату производить согласно инструкции к

комнатному термостату.

Рекомендуется использовать кабель 2х0,75 диаметром до 8 мм с максималь-
ной длиной до 30 м.

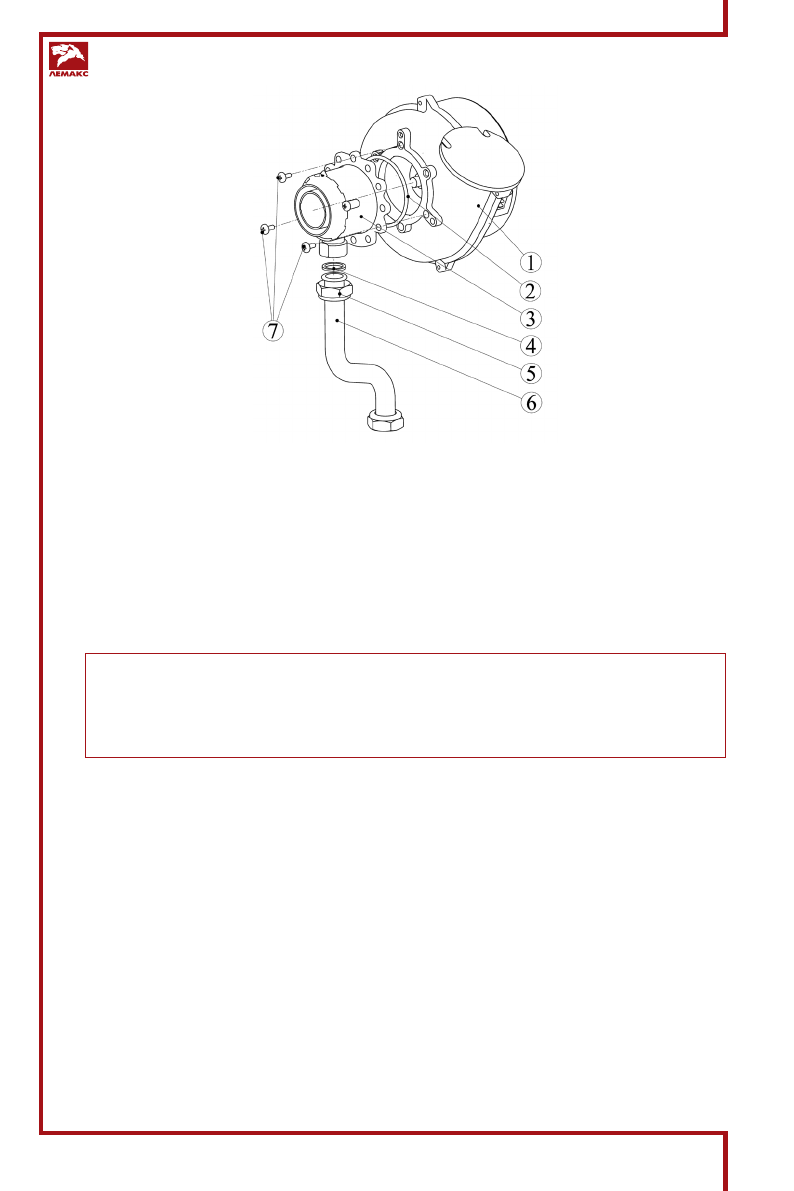

Рис. 9. Перевод на другой тип газа
