19

C

53

C

93

X

31

30

МО

НТ

АЖНИК

К

О

РИ

С

ТУВ

А

Ч

Т

ЕХ

Н

ІЧ

Н

Е

О

Б

С

Л

У

ГО

В

У

В

А

Н

Н

Я

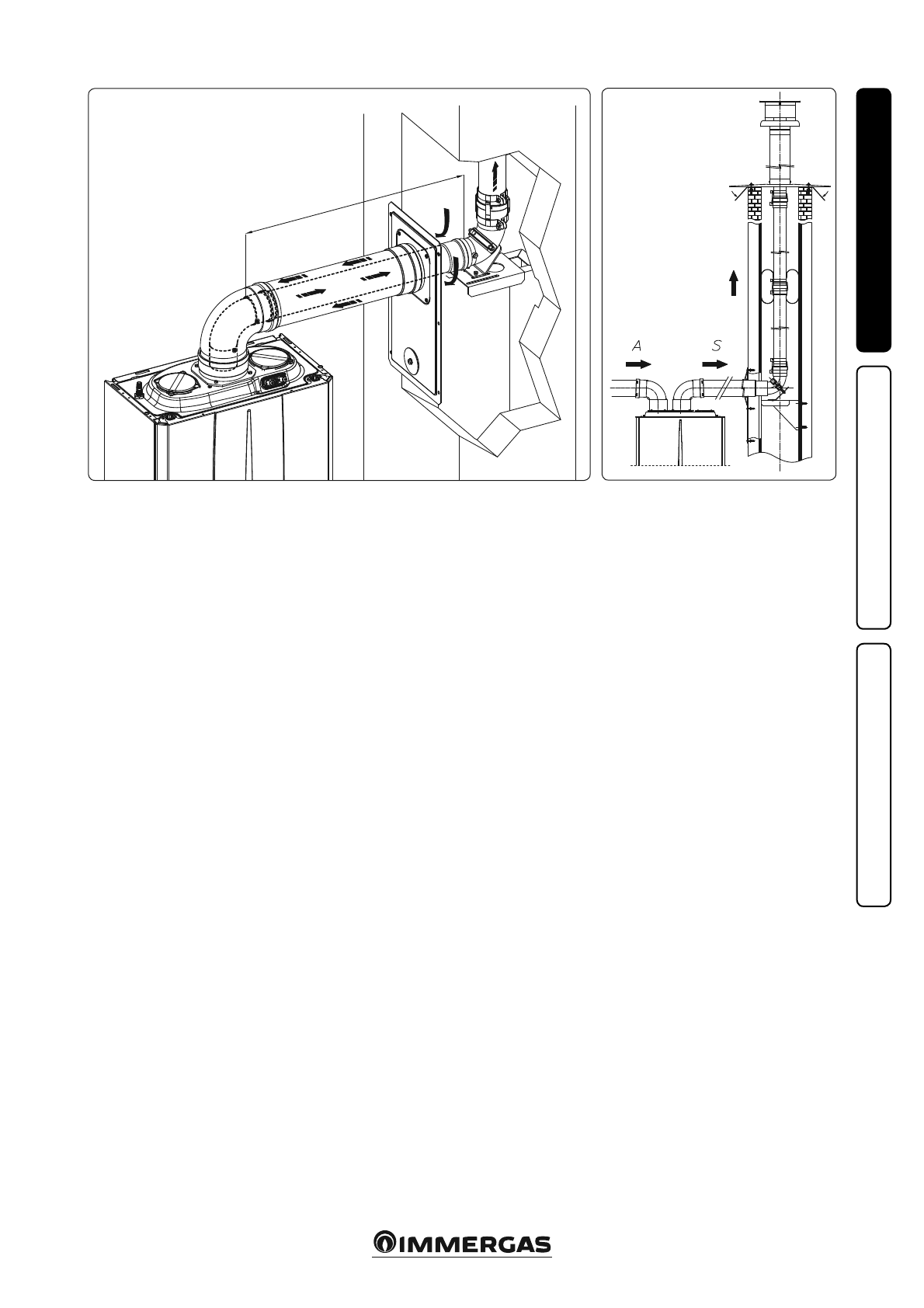

1.19  ВИВІД ДИМОХОДУ ЧЕРЕЗ

ДИМОХІД АБО ЧЕРЕЗ ТЕХНІЧНІ
ОТВОРИ.

Пові т р опр ові д  є  сис темою,  яка  ш ляхом
введення  однієї  або  декількох  спеціальних
кана лів  с творює  сис тем у  для  відведення
продуктів горіння газового приладу. Ця си-
стема надає канал для відведення газів через
димар,  димохід  або  через  технічні  отвори,
що вже існують або спеціально створюються
(в  тому  числі  і  в  нових  будівлях)  (

Мал.  31

).

Для  повітропроводу  слід  використовувати
канали,  визнані  придатними  для  цього  за-
водом-виробником,  відповідно  до  методів
монт аж у  т а  викорис т ання,  як  з а значено
заводом-виробником, а також у відповідності
з вимогами норм чинного законодавства.

Система повітропроводу Immergas.

Систе-

ми жорсткого повітропроводу Ø60, гнучкого
повітропроводу  Ø  80  екологічно  чистої  серії
“Serie Verde” повинні використовуватися ви-
ключно з конденсаційними котлами Immergas.

У будь-якому випадку всі операції з проклад-
ки труб повинні здійснюватися з дотриман-
ням технічних вимог чинного законодавства

;

зокрема,  після  завершення  робіт  та  перед
введенням в експлуатацію повинна бути за-
повнена  декларація  про  відповідність.  Крім
того,  повинні  бу ти  дотримані  всі  вказівки
та  вимоги,  зазначені  у  проекті  та  технічній
специфікації,  у  випадках,  що  передбачені
нормативом  та  чинним  технічним  законо-
давством.  Система  та  її  компоненти  мають
термін служби, що відповідає чинним нормам
за наступних умов:
-  вони використовуються у помірних умовах

атмосферного та навколишнього середови-
ща, як зазначено у чинних нормах (зокрема,
нормах  щодо:  відсутності  диму,  пилу  або
газу  у  нормальних  термофізичних  та  хі-
мічних  умовах

;

  утримання  температури  в

рамках  стандартного  діапазону  протягом
доби, тощо).

-  Монтаж та технічне обслуговування здійсню-

ються згідно вказівок та інструкцій виробника
та вимог чинного законодавства.

-  Дотримана максимальна довжина, зазначена

виробником, у зв'язку з цим:

  -  Максимальна  довжина  вертикального  від-

різку жорсткого повітропроводу

Ø

60 скла-

дає 22 м. Вона обіймає комплект терміналу
забору

Ø

  80,  1  м  труби

Ø

  80  відведення  та

два коліна на 90°

Ø

 80 на виході з котла.

  -  Максима льна  довжина  вертика льного

відрізку  гнучкого  повітропроводу

Ø

80

складає  30  м.  Вона  обіймає  комплект  тер-
міналу всмоктування

Ø

 80, 1 м труби

Ø

 80

виведення, два коліна на 90°

Ø

 80 на виході

з котла та дві зміни напрямку гнучкої труби
всередині димоходу/технічного отвору.

  -  Максимальна  довжина  вертикального  від-

різку жорсткого трубопроводу

Ø

80 складає

30 м. Вона обіймає комплект терміналу забо-
ру повітря

Ø

 80, 1 м труби

Ø

 80 відведення

та два коліна на 90°

Ø

 80 на виході з котла.

Крім того, можна встановити додаткову систему
гнучких повітропроводів

Ø

50, технічні харак-

теристики яких вказані на відповідному аркуші
з інструкціями, що додається до комплекту.

1.20  КОН

Ф

ІГУРАЦІЯ ТИПУ B З

ВІДКРИТОЮ КАМЕРОЮ І
ПРИМУСОВОЮ ТЯГОЮ ДЛЯ
ВСТАНОВЛЕННЯ ВСЕРЕДИНІ
ПРИМІЩЕНЬ.

Прилад  може  бути  встановлений  усередині
будівлі в режимі B

23

 або B

53

. У такому випадку,

рекомендується дотримуватися всіх технічних
стандартів, технічних норм та правил, прийня-
тих на національному та місцевому рівні.
-  котли з відкритою камерою типу B не можна

встановлювати у приміщеннях промислового,
індустріального та комерційного призначен-
ня,  де  використовуються  матеріали,  здатні
виробляти  пар  та  летючі  речовини  (напр.,
кислотні випаровування, клеї, фарби, розчин-
ники, горючі матеріали, тощо), порошкові та
порохуваті матеріали (напр., пил від обробки
дерева,  вугілля,  цемент,  тощо),  які  можуть

пошкодити  складові  частини  приладу  та
негативно вплинути на його роботу.

-  у  конфігураціях  B

23

  та

B53

  котли  не  повинні

встановлюватися у спальнях, ванних кімнатах,
у  туалетах  або  в  однокімнатних  квартирах,
якщо інше не передбачено чинним місцевим
законодавством.  Вони  також  не  повинні
встановлюватися  в  приміщеннях,  де  розмі-
щені теплогенератори на твердому паливі та
в пов'язаних з ними приміщеннях.

-  Рекомендується  встановлювати  прилади  з

конфігурацією  В

23

  і  В

53

  у  нежитлових  примі-

щеннях з постійною вентиляцією.

При монтажі слід встановити комплект кришок,
описаний у

Параграфі 1.13.

1.21  ВІДВЕДЕННЯ ДИМУ ЧЕРЕЗ

ДИМОХІД / ДИМАР.

Трубу відведення димових газів не слід під’єд-
нувати до загального розгалужуваного димаря
традиційної  конструкції.  Лише  для  котлів,
установлених в конфігурації С, відведення ди-
мових газів можливе шляхом підключення до
колективного димоходу типу LAS. Щодо котлів
з конфігурацією B

23,

 у них відведення димових

газів дозволяється лише через окремий одинар-
ний  димохід  або  безпосередньо  назовні  через
спеціальний термінал. Загальні та комбіновані
димоходи можуть використовуватися лише для
пристроїв типу C і лише одного виду (конденса-
ційні), які повинні працювати на одному й тому
ж виді палива, а їхня номінальна витрата тепла
не повинна бути меншою, ніж на 30

%

 від макси-

мальної, передбаченої для під'єднання. Теплові
та  гідродинамічні  характеристики  (пропускна
можливість,

%

  вуглекислого  газу,

%

  вологості

і  т.п.)  пристроїв,  що  під'єднуються  до  одного
колективного  або  комбінованого  димохідного
каналу,  не  повинні  відрізнятися  більше,  ніж
на 10

%

 від загальних середніх характеристик.

Колективні  та  комбіновані  димоходи  повинні
бути  спеціально  розроблені  згідно  з  методом
розрахунку та вимогами технічних стандартів
компанією,  що  має  на  це  спеціальний  дозвіл.
Секції  димоходів  або  камінів,  які  з'єднують
труби  відведення  диму,  повинні  відповідати
вимогам чинного технічного регламенту.
