Комплект містить:
1 шт.  -  Прокладка (1)
1 шт.  -  Концентричний гніздовий

фланець (2)

1 шт.  -  Кільцева прокладка (3)
1 шт.  -  Алюмінієва дахівка (4)
1 шт.  -  Концентрична труба забо-

ру/відведення Ø 60/100 (5)

1 шт.  -  Нерухома оболонка (6)
1 шт.  -  Знімна оболонка (7)

Комплект адаптера містить:
1 шт.  -  Прокладка (1)
 1 шт.  -  Адаптер Ø 80/125 (2)

Комплект Ø 80/125 містить:
1 шт.  -  Кільцева прокладка (3)
1 шт.  -  Алюмінієва дахівка (4)
1 шт.  -  Нерухома оболонка (5)
1 шт.  -  Знімна оболонка (6)
1 шт.  -  Концентрична труба

забору/відведення Ø
80/125 (7)

Інші компоненти комплекту не
використовуються.

1.16  ВСТАНОВЛЕННЯ

ВЕРТИКАЛЬНОГО
КОНЦЕНТРИЧНОГО КОМПЛЕКТУ.

Кон

ф

ігурація типу С з герметичною камерою

і примусовою тягою.

Комплект  вертикальних  концентричних  труб
забору  повітря  та  відведення  диму  Цей  тер-
мінал  забезпечує  забір  повітря  та  відведення
димових  газів  безпосередньо  за  межі  житла  у
вертикальному напрямку.

Примітка:

вертикальний комплект з алюмініє-

вої дахівки може бути встановлений на терасах
і  дахах  з  максимальним  нахилом  45

%

  (прибл.

25 °), при цьому має бути збережена постійна
вишина між кришкою терміналу та оболонкою
(374 мм для

Ø

 60/100 та 260 мм для

Ø

80/125).

Вертикальний комплект з алюмінієвої дахів-
ки

Ø

 60/100.

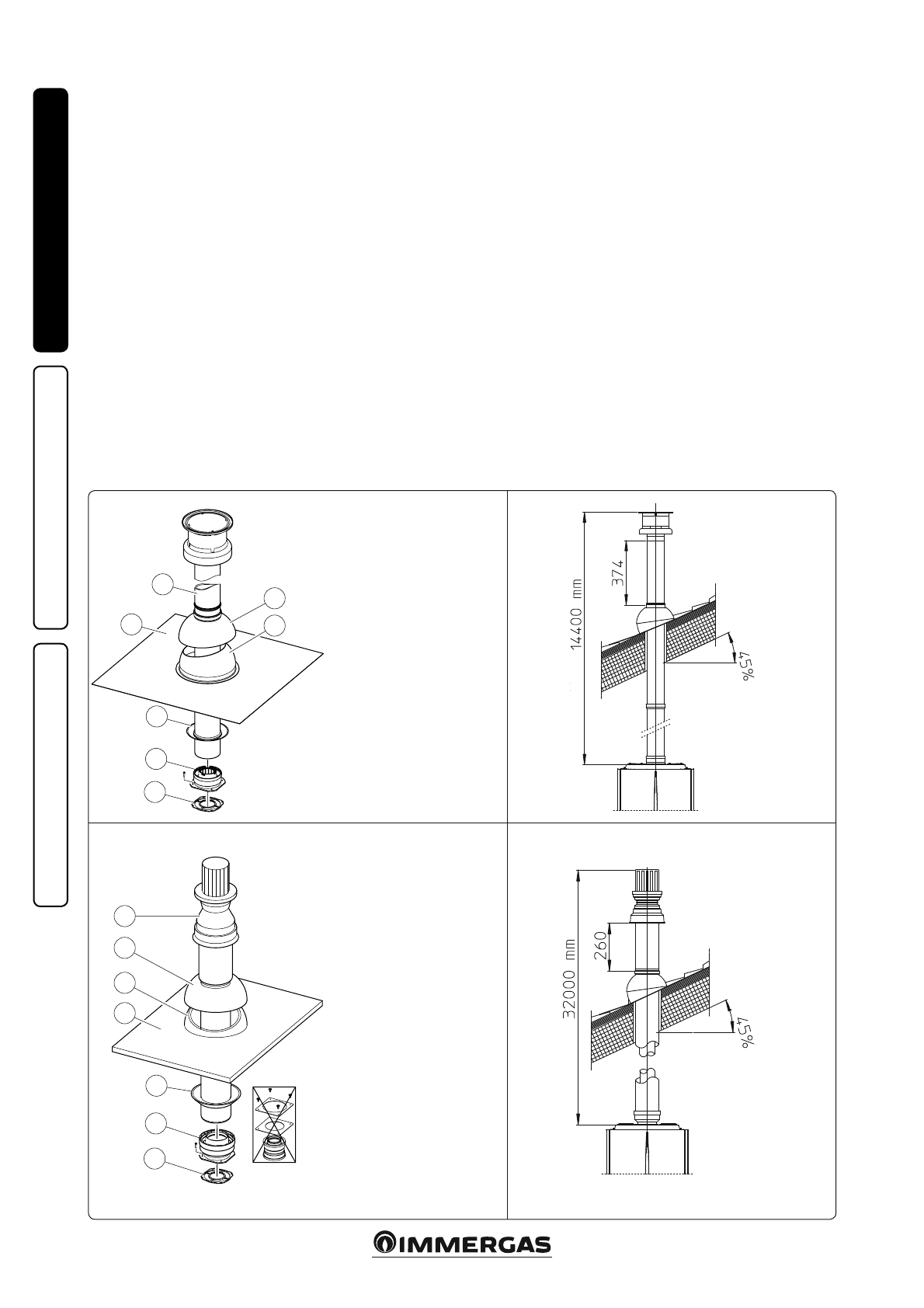

Монтаж комплекту (

Мал. 21

): встановіть кон-

центричний фланець (2) на центральний отвір
котла, поставивши прокладку (1) круглими ви-
ступами донизу, у бік фланцю котла, і затягніть
гвинтами, що надаються в комплекті.
Встановлення  фіктивної  алюмінієвої  дахівки:
замінити  черепицю  алюмінієвим  листом  (4),
придайте  йому  таку  форму,  щоб  забезпечити

стікання дощової води. Зафіксуйте на алюмініє-
вій дахівці нерухому оболонку (6) і вставте тру-
бу забору повітря/відведення диму (5). Вставте
концентричний  термінал

Ø

  60/100  штировим

кінцем (5) (гладким) в гніздовий кінець флан-
цю  (2)  до  упору,  переконавшись,  що  кільцева
прокладка  вже  встановлена  (3),  Таким  чином
отримаємо ущільнення і з”єднання елементів,
які входять в комплект.

Примітка:

якщо котел встановлено у місці, де

температура може значно зменшуватися, мож-
на  застосувати  спеціальний  комплект  проти
замерзання, який є альтернативою стандарт-
ному та може встановлюватися замість нього.

•

  Подовжувачі для вертикальних комплектів

Ø

60/100 (

Мал. 22

). Комплект цієї конфігурації

може  бу ти  подовжений  до

максимальної

довжини 14,4 м

по прямій лінії вертикально,

враховуючи  термінал.  Ця  конфігурація  від-
повідає коефіцієнту опору, що дорівнює 100.
В  такому  випадку  слід  замовити  відповідні
сполучні подовжувачі.

Вертикальний комплект з алюмінієвої дахів-
ки

Ø

 80/125.

Монтаж  комплекту  (

Мал.  23

):  для  монтажу

комплекту

Ø

  80/125  слід  скористатися  флан-

цевим комплектом-адаптером, щоб встановити

систему  відведення  димових  газів

Ø

  80/125.

Встановіть  фланцевий  адаптер  (2)  на  цен-
тральний отвір котла, поставивши прокладку
(1) круглими виступами донизу, у бік фланцю
котла,  і  затягніть  гвинтами,  що  надаються  в
комплекті.    Встановлення  фіктивної  алюміні-
євої дахівки: замінити черепицю алюмінієвим
листом  (4),  придайте  йому  таку  форму,  щоб
забезпечити стікання дощової води. Зафіксуйте
на алюмінієвій дахівці нерухому оболонку (5) і
вставте трубу забору повітря/відведення диму
(7). Вставити концентричний термінал

Ø

 80/125

штировим кінцем (6) (гладкий) в гніздовий кі-
нець адаптера (1) (з ущільнювальним кільцем)
до упору, попередньо переконавшись, переко-
навшись,  що  відповідна  кільцева  прокладка
вже вставлена (3). Таким чином забезпечується
ущільнення і з”єднання елементів комплекту.

•

  Подовжувачі для вертикальних комплектів

Ø

80/125 (

Мал. 24

). Комплект цієї конфігурації

може бути подовжений до

максимальної дов-

жини 32 м

, з урахуванням терміналу. Врахо-

вуючи додаткові складові частини, необхідно
відняти відповідну довжину від максимально
дозволеної довжини. У такому випадку слід
замовити відповідні сполучні подовжувачі.
