Комплект містить:
1 шт.  -  Прокладка (1)
1 шт.  -  Концентричне коліно Ø 60/100 (2)
1 шт.  -  Концентричний термінал забору повітря

та відведення диму Ø 60/100 (3)

1 шт.  -  Внутрішня кільцева прокладка (4)
1 шт.  -  Зовнішня кільцева прокладка (5)

Комплект адаптера містить:
1 шт.  -

Прокладка (1)

 1 шт.  -

Адаптер Ø 80/125 (2)

1.15  ВСТАНОВЛЕННЯ

ГОРИЗОНТАЛЬНОГО
КОНЦЕНТРИЧНОГО КОМПЛЕКТУ.

Кон

ф

ігурація типу С з герметичною каме-

рою і примусовою тягою.

Розт а ш у в а ння  терміна л у  (відповідно  до
отворів,  дверей,  сусідніх  будівель,  проходів
і  т.п.)  повинно  завжди  відповідати  нормам
чинного законодавства.

Цей термінал дозволяє здійснювати забір по-
вітря та відведення димових газів безпосеред-
ньо за межі житла. Горизонтальний комплект
може бути встановлений ззаду, праворуч і лі-
воруч. Для встановлення попереду необхідно
скористатися  патрубком  та  концентричним
стиковим  коліном,  при  цьому  забезпечити
необхідний простір для проведення всіх видів
контролю,  передбачених  законодавством,
перед введенням в роботу.

•

  Зовнішня сітка Термінал забору повітря та

відведення диму, як

Ø

 60/100 так і

Ø

 80/125,

при  правильній  установці,  перебуває  за
межами  будівлі  приємним  способом.  Пе-
ревірте, щоб зовнішня силіконова кільцева
прокладка  була  встановлена  щільно,  як
належить, на зовнішній стіні.

Примітка:

 для правильної роботи системи

необхідно,  щоб

ґ

ратчастий  термінал  був

встановлений належним чином: перевірте,
щоб під час встановлення було дотримано
позначки «верх», зазначеної на терміналі.

Горизонтальні  комплекти  забору  повітря
та відведення диму

Ø

60/100.

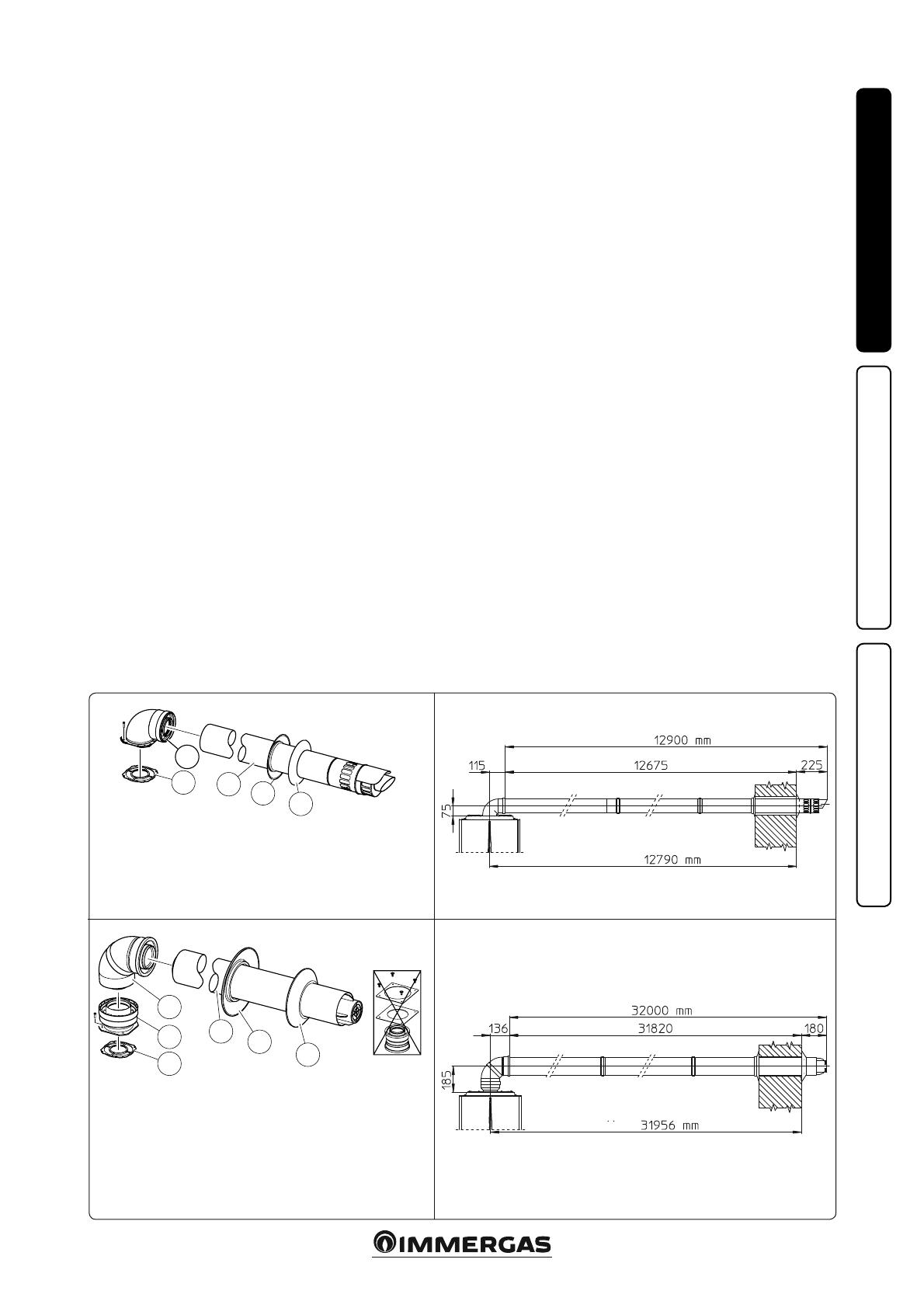

Монтаж комп-

лекту (

Мал. 17

): встановіть коліно з фланцем

(2) на центральний отвір котла, поставивши
прокладку  (1)  круглими  виступами  донизу,
у  бік  фланцю  котла,  і  затягніть  гвинтами,
що  надаються  в  комплекті.  Вставте  трубу
концент ричног о  терміна л у

Ø

  60/100  (3)

штировим  кінцем  (гла дким)  в  гніздовий
кінець  коліна  (2)  до  упору

;

  переконайтеся,

що відповідна кільцева прокладка вже встав-
лена, як слід, всередині і зовні, таким чином,
отримаємо ущільнення і з'єднання складових
елементів комплекту.

•

  Подовжувачі  для  горизонтальних  комп-

лектів

Ø

  60/100  (

Мал.  18

).  Комплект  цієї

конфігу рації  може  бу ти  подовжений  до

макс.  12,9  м

по  горизонталі,  враховуючи

ґ

ратчастий  термінал  та  виключаючи  кон-

центричне  коліно  на  виході  з  котла.  Ця
загальна  довжина  відповідає  коефіцієнту
опору, що дорівнює 100. У таких випадках
слід замовити відповідні подовжувачі.

Компанія  Immergas  також  пропонує  спро-
щений термінал

Ø

 60/100, який у комбінації

з подовжувачами, що пропонуються компа-
нією, може досягати максимальної довжини
11,9 метрів.

Горизонтальні  комплекти  забору  повітря
т а   в і д в ед е н н я   д и м у

Ø

8 0 / 1 2 5 .

Мо н т а ж

комплекту (

Мал. 19

): для монтажу комплек-

тів

Ø

  80/125  слід  скористатися  фланцевим

комплектом-а даптером,  що б  вс т ановити
систему  відведення  димових  газів

Ø

  80/125.

Встановіть  фланцевий  адаптер  (2)  на  цен-
тральний отвір котла, поставивши прокладку
(1) круглими виступами донизу, у бік фланцю
котла,  і  затягнути  гвинтами,  що  надаються
в  комплекті.  Вставте  коліно  (3)  штировим
кінцем  (гладким)  до  упору  на  адаптер  (1).
Вставте  тру бу  концентричного  терміналу

Ø

  80/125  (5)  штировим  кінцем  (гладким)  в

гніздовий  кінець  адаптера  (4)  (з  ущільню-
вальним кільцем) до упору, переконавшись,
що відповідна кільцева прокладка вже встав-
лена  як  слід  всередині  (6)  і  зовні  (7),  таким
чином забезпечується ущільнення і з'єднання
складових елементів комплекту.

•

  Подовжувачі  для  горизонтальних  комп-

лектів

Ø

  80/125  (

Мал.  20

).  Комплект  цієї

конфігу рації  може  бу ти  подовжений  до
максима льної

довжини  32  м

,  враховую-

чи

ґ

ратчастий  термінал  та  виключаючи

концентричне  коліно  на  виході  з  котла.
Враховуючи  додаткові  складові  частини,
нео бхідно  відняти  відповідн у  довжин у
від  максимально  дозволеної  довжини.  У
таких  випадках  слід  замовити  відповідні
подовжувачі.

Комплект Ø 80/125 містить:
1 шт. -  Концентричне коліно Ø 80/125 на

87° (3)

 1 шт. -  Концентричний термінал забору

повітря та відведення диму Ø
80/125 (4)

 1 шт. -  Внутрішня кільцева прокладка (5)
 1 шт. -  Зовнішня кільцева прокладка (6)
Інші компоненти комплекту не використо-
вуються.

Maкс.

Maкс.

Maкс.

Maкс.
