9
1-6
1-7
1
2
МО
НТ
АЖНИК
КО
РИ
С
ТУВ
АЧ
ТЕХНІК

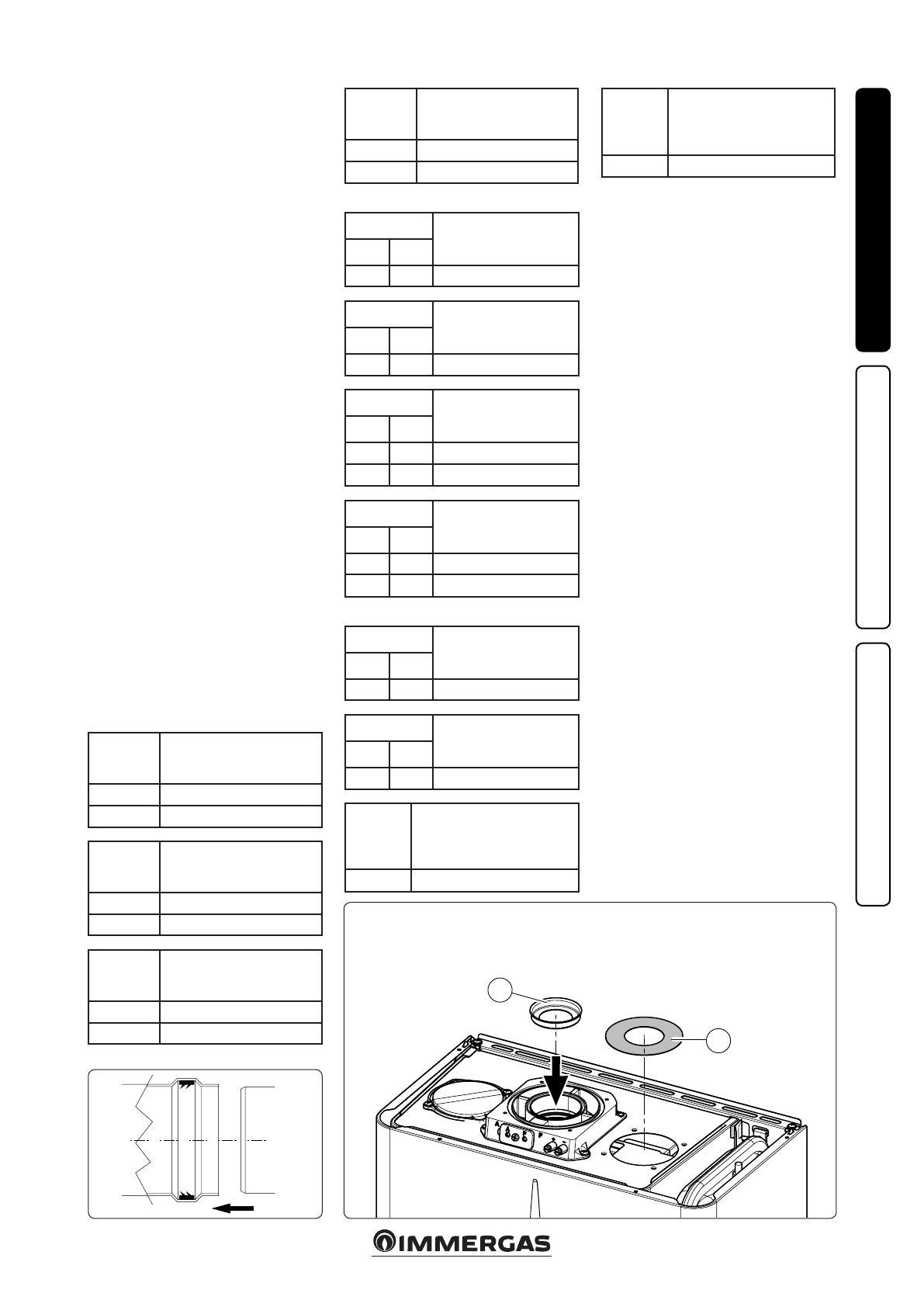

Умовні позначення:
1 - Мембрана викиду димових газів:
Ø 38; Ø 40; Ø 42,5
2 - Мембрана забору повітря Ø 55
Мембрана Протяжність трубопроводу
в метрах
Ø 80/125 вертикальний
Ø 38
від 0 до 8,1
Ø 42,5
Від 8,1 до 12,2
Мембрана
(*) Протяжність в
метрах
трубопровід Ø
80 горизонтальній з
двома колінами
вихлопи забір
Ø 40
Ø 55
Від 0 до 8
Мембрана
(*) Протяжність в
метрах
трубопровід Ø
80 вертикальний
без вигинів
вихлопи забір
Ø 40
Ø 55
Від 0 до 12
Мембрана
(*) Протяжність в
метрах
трубопровід Ø
80 горизонтальній з
двома колінами
вихлопи забір
Ø 55
Від 8 до 14
Ø 40
Від 14 до 35
Мембрана
(*) Протяжність в
метрах
трубопровід Ø
80 вертикальний
без вигинів
вихлопи забір
Ø 55
Від 12 до 18
Ø 40
Від 18 до 40
Мембрана
(**) Протяжність в
метрах
трубопровід Ø
80 горизонтальній з
двома колінами
вихлопи забір
Ø 40
Ø 55
Від 0 до 8
Мембрана
(**) Протяжність в
метрах
трубопровід Ø
80 вертикальний без
вигинів
вихлопи забір
Ø 40
Ø 55
Від 0 до 12
Мембрана
всмоктування
(**) Протяжність в метрах
трубопровід Ø 80
горизонтальній з двома
колінами
Ø 55
Від 8 до 27
Мембрана
всмоктування
(**) Протяжність в метрах
трубопровід Ø 80
вертикальний
без вигинів
Ø 55
Від 12 до 27
(*)
Ц і зн аче нн я м ак с и м а льної д овж ини
р о з р а х о в а н і н а з а б і р , з 1 м е т р о м
труби викиду.
(**) Ці значення максимальної довжини
розраховані на викид з 1 метром труби
забору.
•
Монтаж ущільнень.
Для правильного
розташування манжетних ущільнювачів на
колінах і подовженнях, необхідно дотриму-
ватися напрямку монтажу, що зображений
на малюнку (Мал. 1-6).
• Стикування шляхом зчеплення подовжу-
вачів труб та концентричних колін. Щоб
встановити подовжувачі шляхом зчеплення
з іншими елементами системи відведення,
слід виконати такі дії: Вставити до упору
концентричну трубу або концентричне ко-
ліно штировим кінцем (гладким) до гніздо-
вого кінця (з ущільнювальним кільцем)
попередньо встановленого елементу, у цей
спосіб забезпечуються правильні щільність
та стикування елементів.
Увага:
при необхідності вкоротити трубу
виводу та/або подовжування концентрич-
ної труби, зважайте на те, що внутрішня
труба повинна завжди виступати на 5 мм
від зовнішнього каналу.
•
ПРИМІТКА:
з метою безпеки рекоменду-
ється не заблоковувати, хай навіть тимча-
сово, вивідний термінал всмоктування/
виводу котла.
•
ПРИМІТКА:
під час установки горизон-
тальних трубопроводів слід дотримуватися
мінімального нахилу трубопроводів на 3
% у напрямку котла, а через кожні 3 метри
встановлювати хомути з вкладишем для
неізольованих трубопроводів, і через кожні
2 метри для ізольованих трубопроводів.
Встановлення мембран.
Для правильної
роботи котла на виході з герметичної камери
і перед трубою впуску/випуску повинна бути
встановлена мембрана (Мал. 1-7).
Вибір належної мембрани відбувається в за-
лежності від типу трубопроводу і його макси-
мальної протяжності: цей розрахунок можна
виконати за допомогою наступних таблиць:
ПРИТІТКА:
мембрани поставляються разом
з котлом.
Мембрана Протяжність трубопроводу
в метрах
Ø 60/100 горизонтальний
Ø 38
від 0 до 1
Ø 42,5
Від 1 до 3
Мембрана Протяжність трубопроводу
в метрах
Ø 60/100 вертикальний
Ø 38
від 0 до 3,2
Ø 42,5
Від 3,2 до 4,7
Мембрана Протяжність трубопроводу
в метрах
Ø 80/125 горизонтальний
Ø 38
від 0 до 3,3
Ø 42,5
Від 3,3 до 7,4
