24

3-2

2

1

МО

НТ

АЖНИК

КО

РИ

С

ТУВ

АЧ

ТЕХНІК

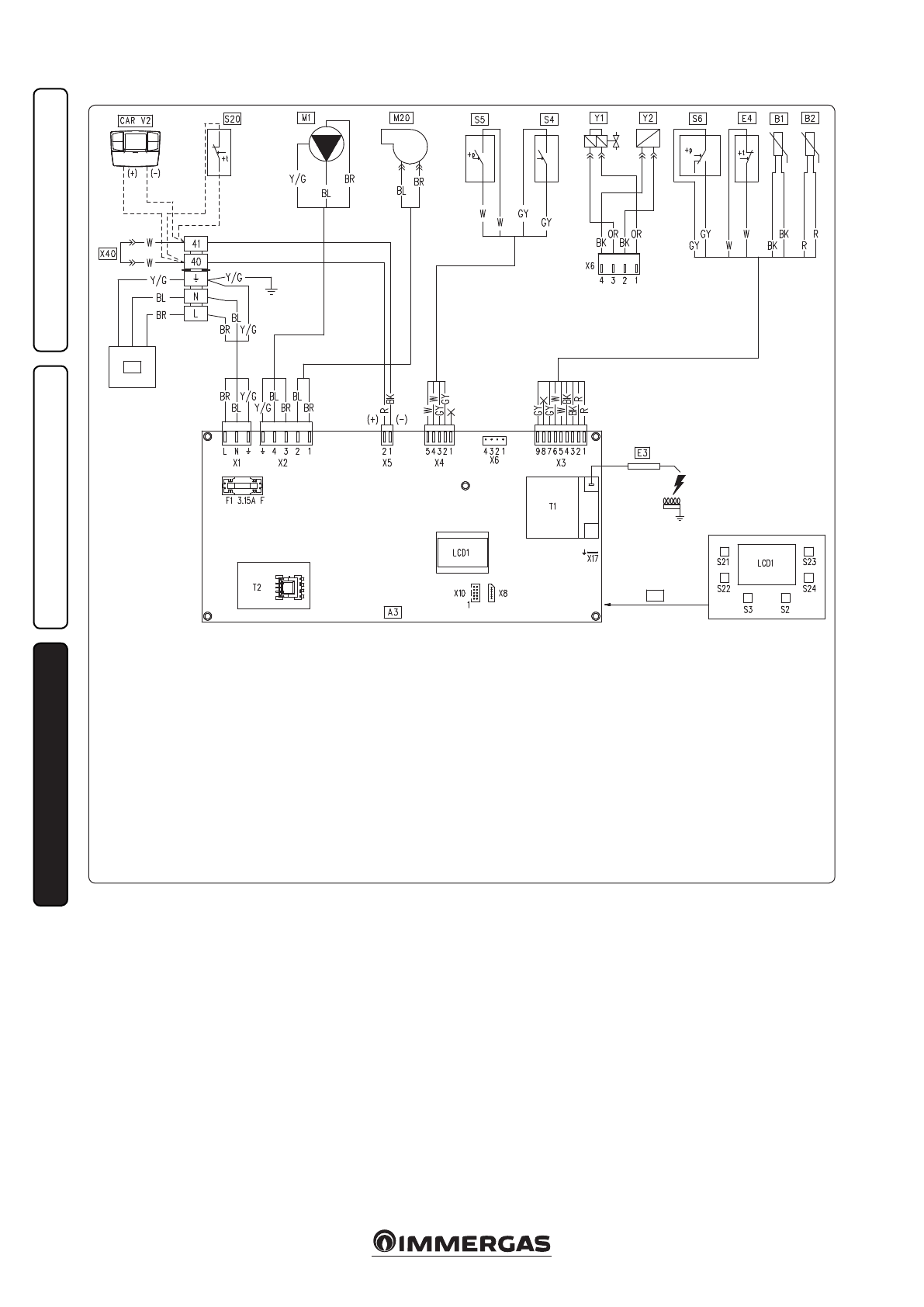

3.2  ЕЛЕКТРИЧНА СХЕМА.

Пульт Amico Remoto

V2

: котел може працюва-

ти із використанням пульту Amico Remoto

V2

(CAR

V2

) або Mini CRD, який під'єднується

до клем 40 і 41, дотримуючись полярності та

усунувши перемичку X40.
Термостат приміщення: котел може працюва-

ти з використанням термостату приміщення

(S20), який під'єднується до клем 40 - 41,

усунувши перемичку X40.
З’єднувач X5 використовується для автома-

тичного тестування.

Примітка:

 Інтерфейс користувача знаходить-

ся на зворотному боці плати котла.

3.3  МОЖЛИВІ ПРОБЛЕМИ ТА ЇХ

ПРИЧИНИ.

Примітка.:

технічне обслуговування повин-

но виконуватися кваліфікованим фахівцем

АСЦ.

- Запах газу Виникає у разі витоку газу з

системи газового трубопроводу. Потрібно

перевірити на предмет витоків у газопро-

воді.

- Вентилятор працює, але немає подачі на

запалювання пальника. Може статися, що

починає працювати вентилятор, але нема

контакт у з реле безпеки тиску повітря.

Необхідно перевірити:

1)  що труба забору повітря - викиду не є

надто довга (поза розмірами, що допуска-

ються).

2)  що труба усмоктування - викиду не є

частково засмічена (як на стороні викиду,

так і на стороні всмоктування).

3)  що мембрана, яка розташована на кінці

труби вихлопних газів дійсно адаптована

до довжини труби вихлопних газів.

4)  що герметична камера є дійсно герметич-

ною.

5)  що напруга живлення вентилятора стано-

вить не менше 196 В.

-  чи горіння є нерегулярним (полум'я червоне

або жовте). Його може спричинити: забруд-

нений пальник та теплообмінник, невірно

встановлений термінал впуску-випуску.

Провести чистку компонентів, згаданих

вище, і перевірити правильність установки

терміналу.

- Часті включення термостату безпеки від

перегріву . Може спричинятися недостат-

нім тиском води в котлі, недостатньою

циркуляцією системи опалення, заблоко-

ваним розповсюджувачем або аномалією

схеми регулювання котельного агрегату.

Перевірте на манометрі, щоб тиск системи

відповідав заданому. Переконайтеся, що не

всі клапани радіатору закриті.

- Наявність повітря в системі. Перевірити

відкриття кришки автоматичного пові-

Умовні позначення:

  А3  - Плата управління

B1  - Датчик подачі

B2  - Датчик температури ГВП

Пульт дистанційного керування CAR

V2

-

Пульт керування Amico Remoto

V2

 (опція)

  E3  -  Електрод розпалу та контролю

  E4  -  Термостат безпеки

  F1  -  Мережевий запобіжник

 LCD1  -  Дисплей

  M1  -  Циркуляційний насос котла

 M20  -  Вентилятор

  S2  -  Кнопка режимів

  S3  -  Кнопка перезапуску

  S4  -  Датчик протоку ГВП

  S5  -  Реле мінімального тиску

  S6  -  Реле тиску диму

  S20  -  Термостат приміщення (опція)

  S21  -  Кнопка збільшення

температури ГВП

  S22  -  Кнопка зменшення

температури ГВП

  S23  -  Кнопка збільшення

температури опалення

  S24  -  Кнопка зменшення

температури опалення

  T1  -  Трансформатор розпалу

  T2  -  Трансформатор плати котла

 X40  -  Перемичка термостату приміщення

  Y1  -  Газовий клапан

  Y2  -  Модулятор газового клапана

  1  -  Інтерфейс користувача

  2  -  Напруга живлення 220 В змінного струму 50 Гц

Умовні позначення кольорів:

BK  - Чорний

BL  - Синій

BR  - Коричневий

G  - Зелений

GY  - Сірий

OR  - Помаранчевий

P  - Фіолетовий

PK  - Рожевий

R  - Червоний

W  - Білий

W/BK  - Білий/чорний

Y  - Жовтий

Y/G  -  Жовтий / Зелений
